NXT 机械手册.pdf - 第244页
6. 预防保养 QD029-26 224 NXT 机械手册 6.8.3 定位相机中的半透镜的清扫 1. 拉 出模组。 （参考 " 5. 1 模组的拉出 / 插入 "） 2. 使用清洁纸和 （A4565T） 或者外卖的擦眼镜用纸或者棉花棒，将定位相机光源内的半透 镜面的污垢擦去。 6.8.4 贴装工作头真空过滤器的更换 〈H04、H08、H12(S)、H12HS〉 请将贴装工作头真空过滤器与新 品进行更换。 （关 于更…
QD029-26 6. 预防保养
NXT 机械手册 223
没有加油口的吸嘴更换器的加油方法
对于没有加油口的吸嘴更唤器，使用治具对升降用轴涂敷润滑油。
1. 请使用手动指令，拆除吸嘴置放台。（参考 " 5.8 吸嘴置放台的拆除 / 安装 "。）
备注 )用此方法进行后，因为吸嘴更换器上部上升，所以轴的加油处露出。
2. 为了防止相邻的元件相机粘付润滑油，请用布等覆盖。

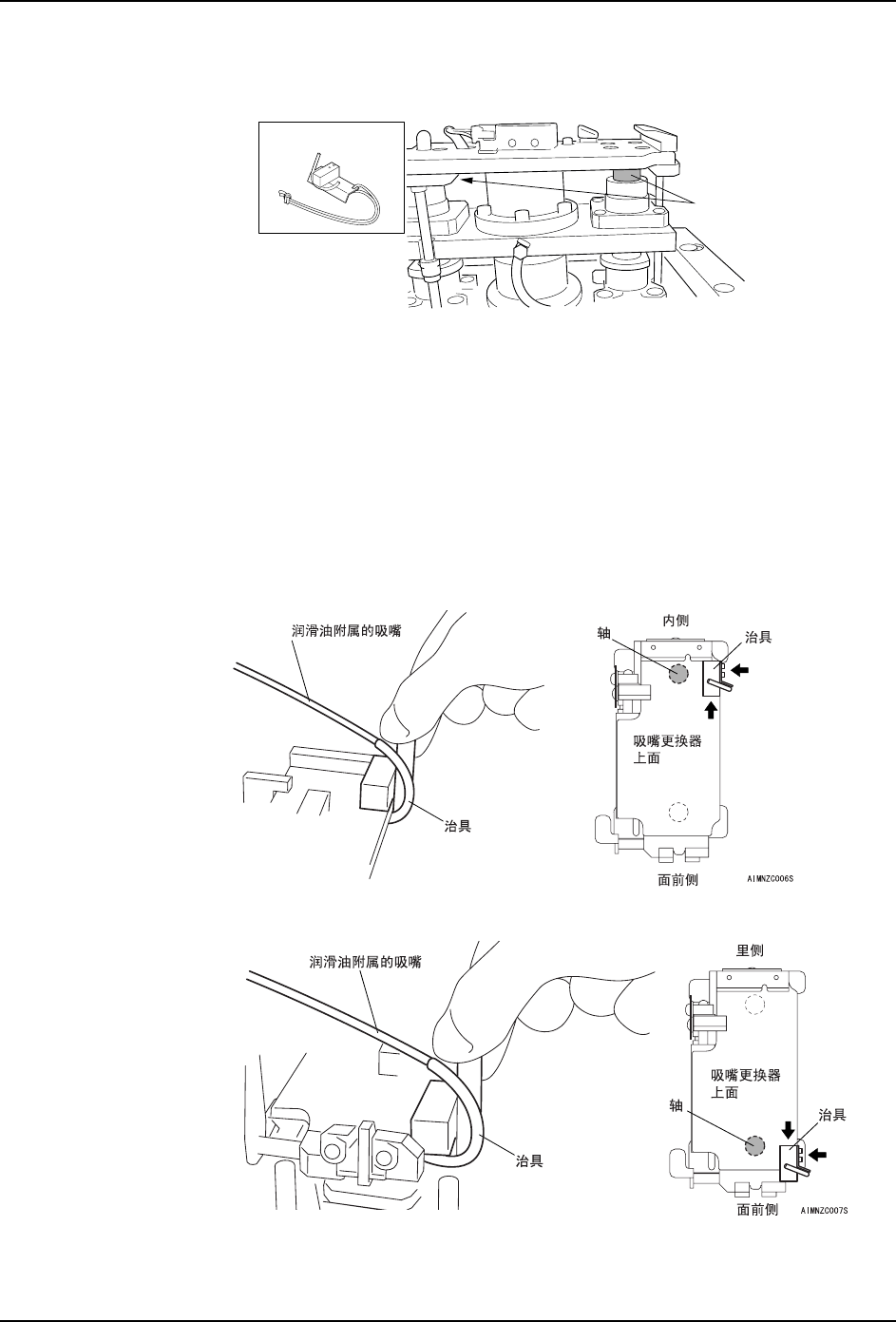

3. 用治具顶住吸嘴更唤器的上面，向下图箭头方向按压。将润滑油（Biral T&D）的附属的
吸嘴插入到治具的管道中轻轻地加油 （约 0.5 秒按一次）。
注意 )请必须使用 Biral T&D 附属的吸嘴（φ 2.2）。在不同直径的吸嘴上，不能涂敷适量的
润滑油。另外，请注意不要过分地加油。
备注 )治具的绑带套在手腕上后，不用担心在操作中治具会落下。
< 对内侧的轴加油 >
< 对面前的轴加油 >
4. 安装吸嘴置放台。（参考 " 5.8 吸嘴置放台的拆除 / 安装 "。）
5. 开始自动运转后，吸嘴更换器下降到原来位置。
$,01=&6
䕈ⱘࡴ⊍໘
ࡴ⊍⊏$$&0
