6. 预防保养 QD029-26
246 NXT 机械手册
6.9.16 料盘单元 -L 驱动部的加油

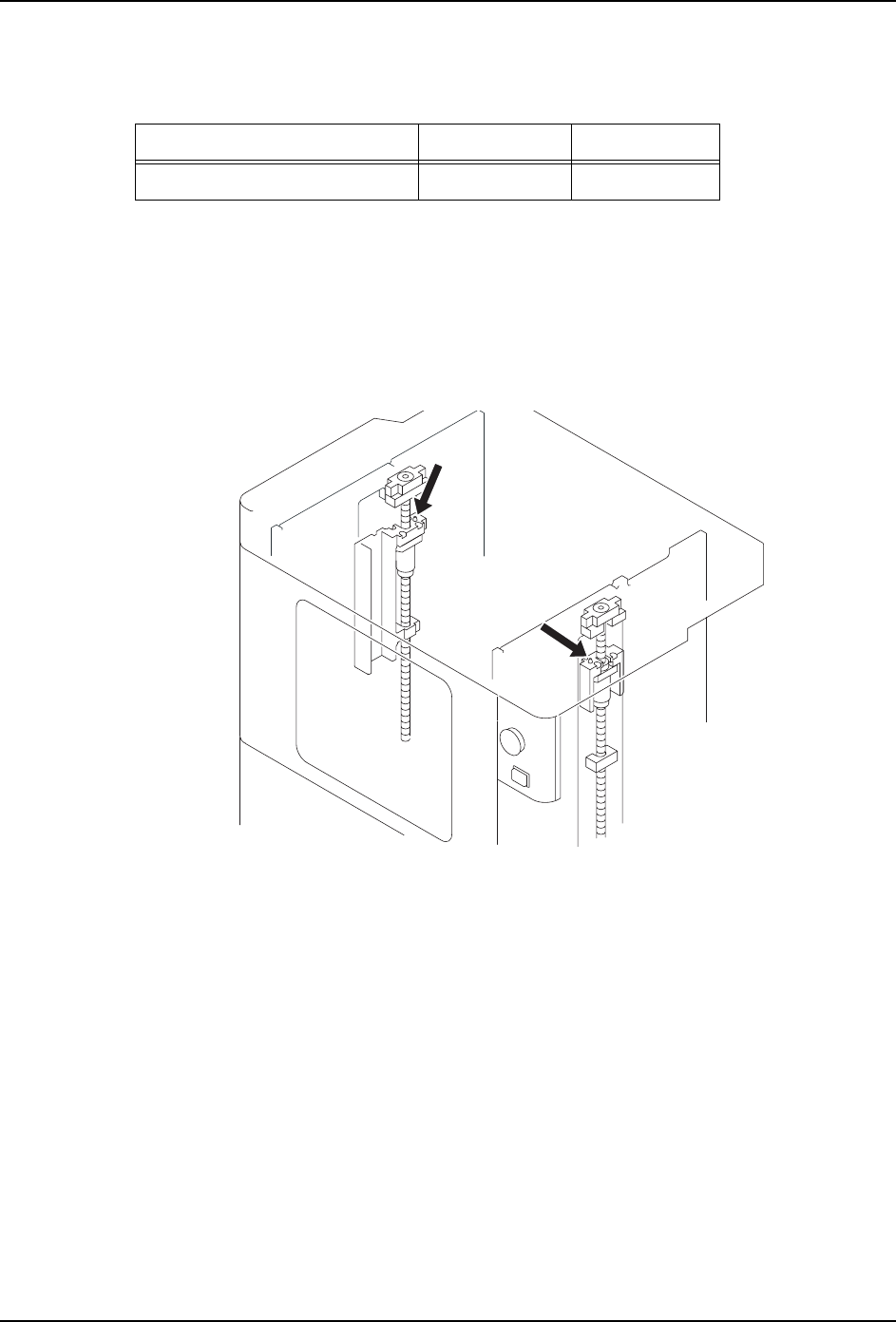

〈TZ 轴滚珠丝杆〉
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -L 从模组上拆下来。( 详细请参考 " 5.5 料盘单元 -L 的拆除 ")
2. 请拆除料盘单元 -L 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
3. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。
4. 使用润滑油枪，对 TZ 轴滚珠丝杆的吸嘴各加 0.54cc 的 Daphne Exponex No.2 润滑油。
5. 为了使润滑油循环，请用手动旋转 TZ 轴滚珠丝杆 ( 料盘箱上下一个往复运动 )。
※电源 OFF 的时候，TZ 轴处于锁定状态。因此，有必要松开锁定单元的紧固环，解除锁定。
( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 请安装料盘单元 -L 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
8. 将料盘单元 -L 安装到模组上。( 详细请参考 " 5.5 料盘单元 -L 的拆除 ")
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ 轴滚珠丝杆 0.54
NXTMTU037
QD029-26 6. 预防保养
NXT 机械手册 247

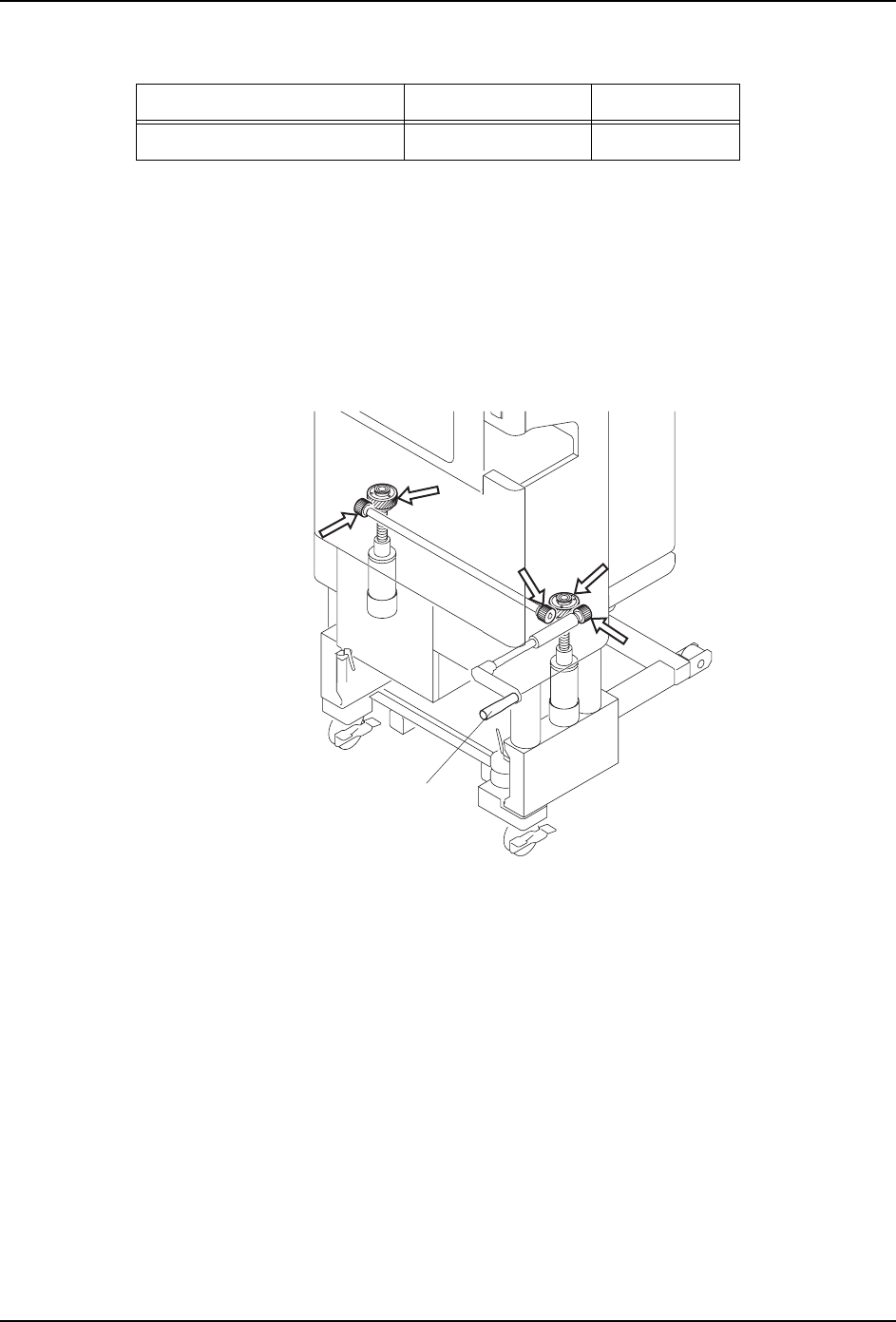

〈升降部齿轮〉
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -L 从模组上拆下来。( 详细请参考 " 5.5 料盘单元 -L 的拆除 / 安装 ")
2. 请拆除料盘单元 -L 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部齿轮均匀地涂敷润滑油。
6. 用手动旋转摇手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余的润滑油。
8. 请安装料盘单元 -L 的盖罩。( 详细请参考 " 8.18 料盘单元 -L 盖罩的拆除 / 安装 ")
9. 将料盘单元 -L 安装到模组上。( 详细请参考 " 5.5 料盘单元 -L 的拆除 ")
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
NXTMTU040Sa
ᨛᶘ
6. 预防保养 QD029-26
248 NXT 机械手册
6.9.17 料盘单元 -L 皮带张力的检查
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -L。( 详细请参考 " 5.5 料
盘单元 -L 的拆除 ")
〈TZ 轴皮带张力〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 46.1 ± 2.3Hz。
2. 测定值超过上述的范围时请调整皮带张力。拧松固定螺栓后旋转调整螺栓进行调整。
