NXT 机械手册.pdf - 第378页
8. 部件的更换 QD029-26 358 NXT 机械手册 8.6.3 M3(S) 模组的时候 1. 将 主电源开关 OFF。 2. 拆下螺丝 (4 根 )，取下盖板。 3. 拆除固定伺服箱的螺栓 (4 根 )。 4. 请将防静电腕带戴在手腕上。 5. 拆除■所显示部分的插头。
QD029-26 8. 部件的更换
NXT 机械手册 357
3. 拆除固定伺服箱的螺栓 (4 根 )。
4. 请将防静电腕带戴在手腕上。
5. 拆除■所显示部分的插头。
6. 从模组主体中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
8. 部件的更换 QD029-26
358 NXT 机械手册
8.6.3 M3(S) 模组的时候

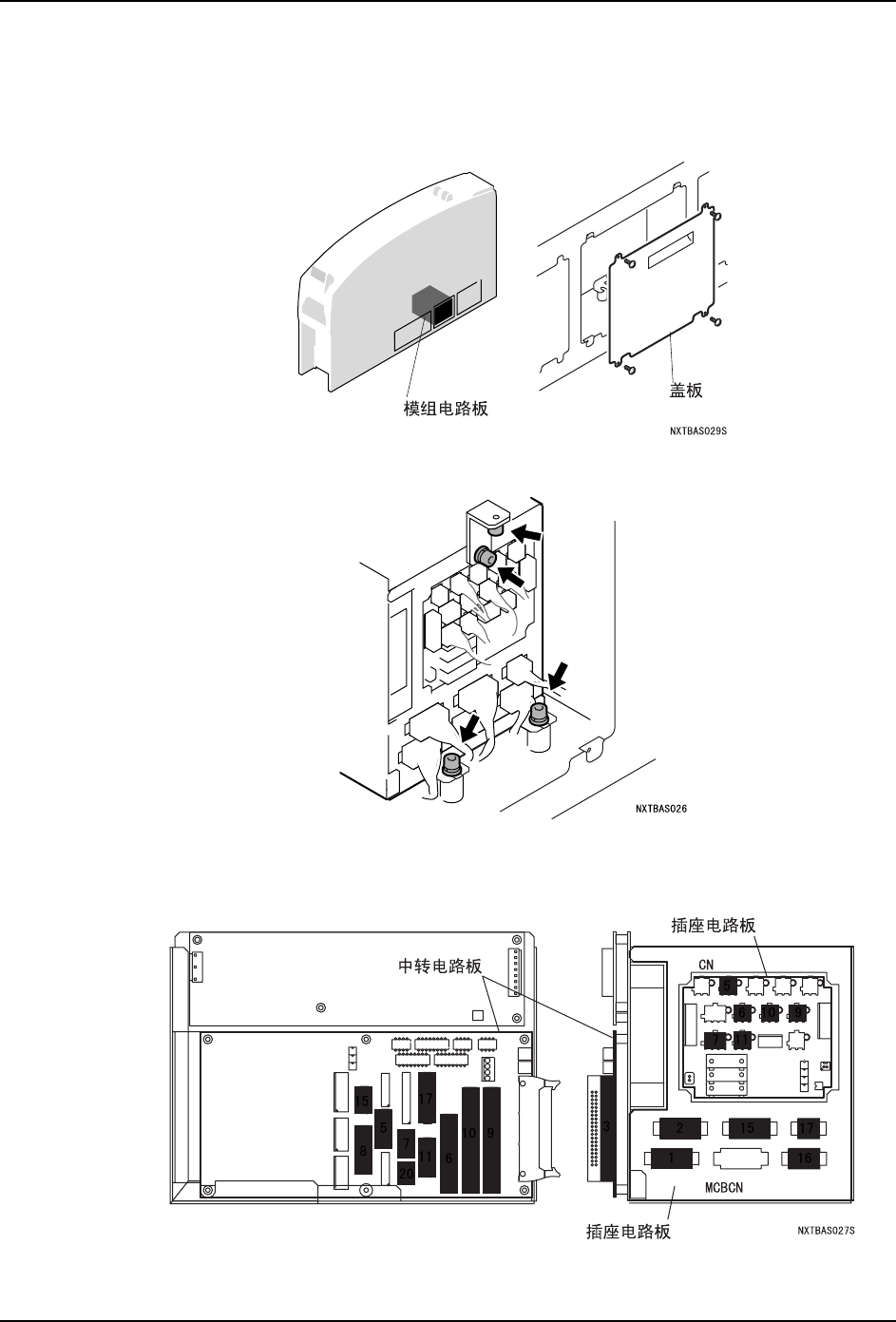

1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，取下盖板。
3. 拆除固定伺服箱的螺栓 (4 根 )。
4. 请将防静电腕带戴在手腕上。
5. 拆除■所显示部分的插头。
QD029-26 8. 部件的更换
NXT 机械手册 359

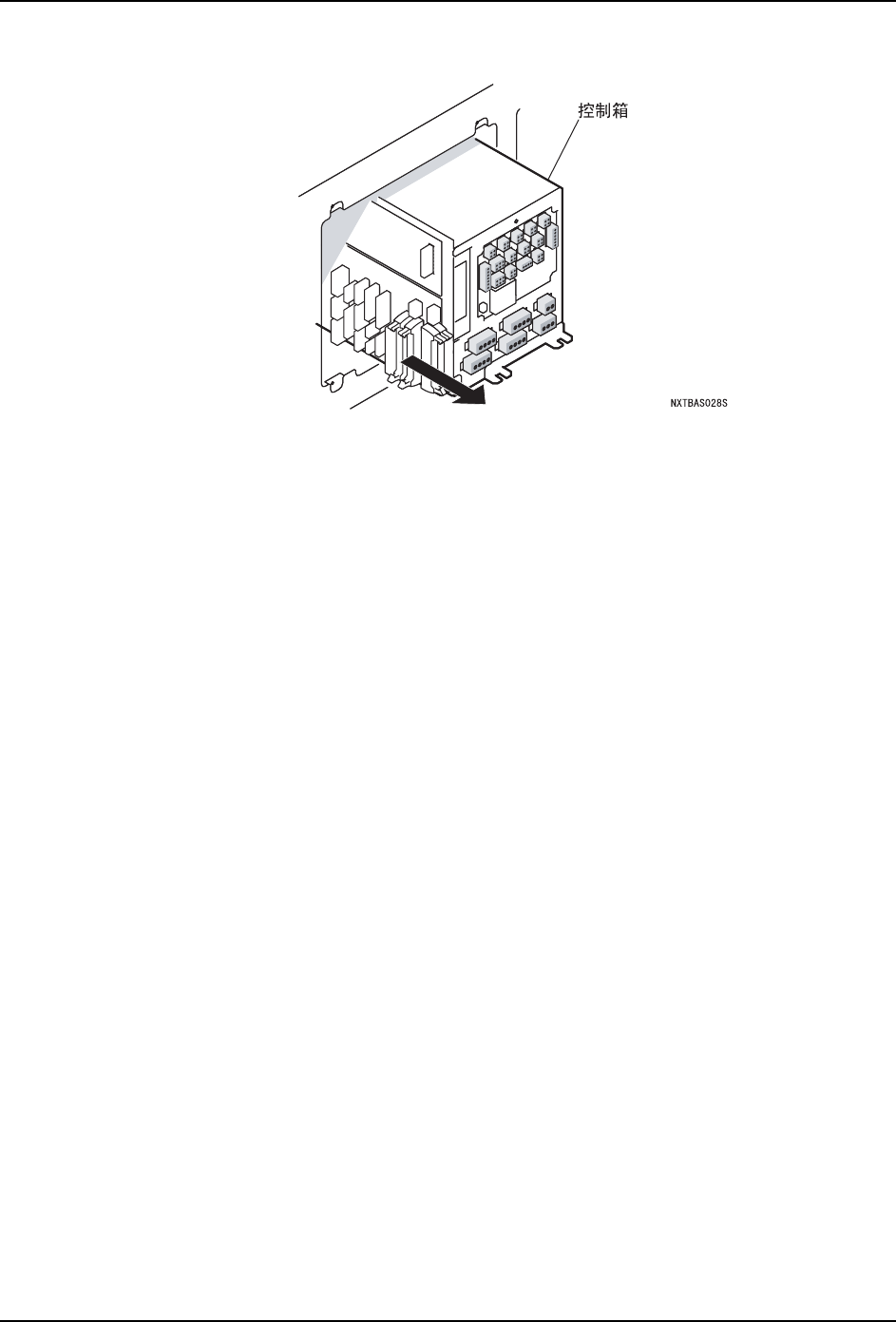

6. 从模组主体中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
