3. 在取下电池盖板的状态下，重新将贴装工作头安装到模组上，插入模组 ( 参考 " 5.7 贴
装工作头的拆除 / 安装 ")。
4. 按下 CANCEL 按键、MANUAL 按键。模组变为 START 等候状态。
5. 按下 START 按键。模组开始自动校正。
6. 校正完成后，按下 CYCLE 按键，将模组返还到 START 等候状态。
7. 使用手动模式的清扫指令，拉出模组。
( 以下显示的是大体步骤 , 为了安全起见，请参考「NXT 系统手册」的「手动模式指令」
章之后进行操作 )。
a. 按下 MANUAL 按键，显示手动指令。
b. 选择清扫图，按下 OK 按键。
c. 按下 OK 按键，解除模组的夹紧。
d. 拉出模组。
8. 在模组安装了贴装工作头的状态下，拆下旧的电池的导线接插头，取下电池。将新电池

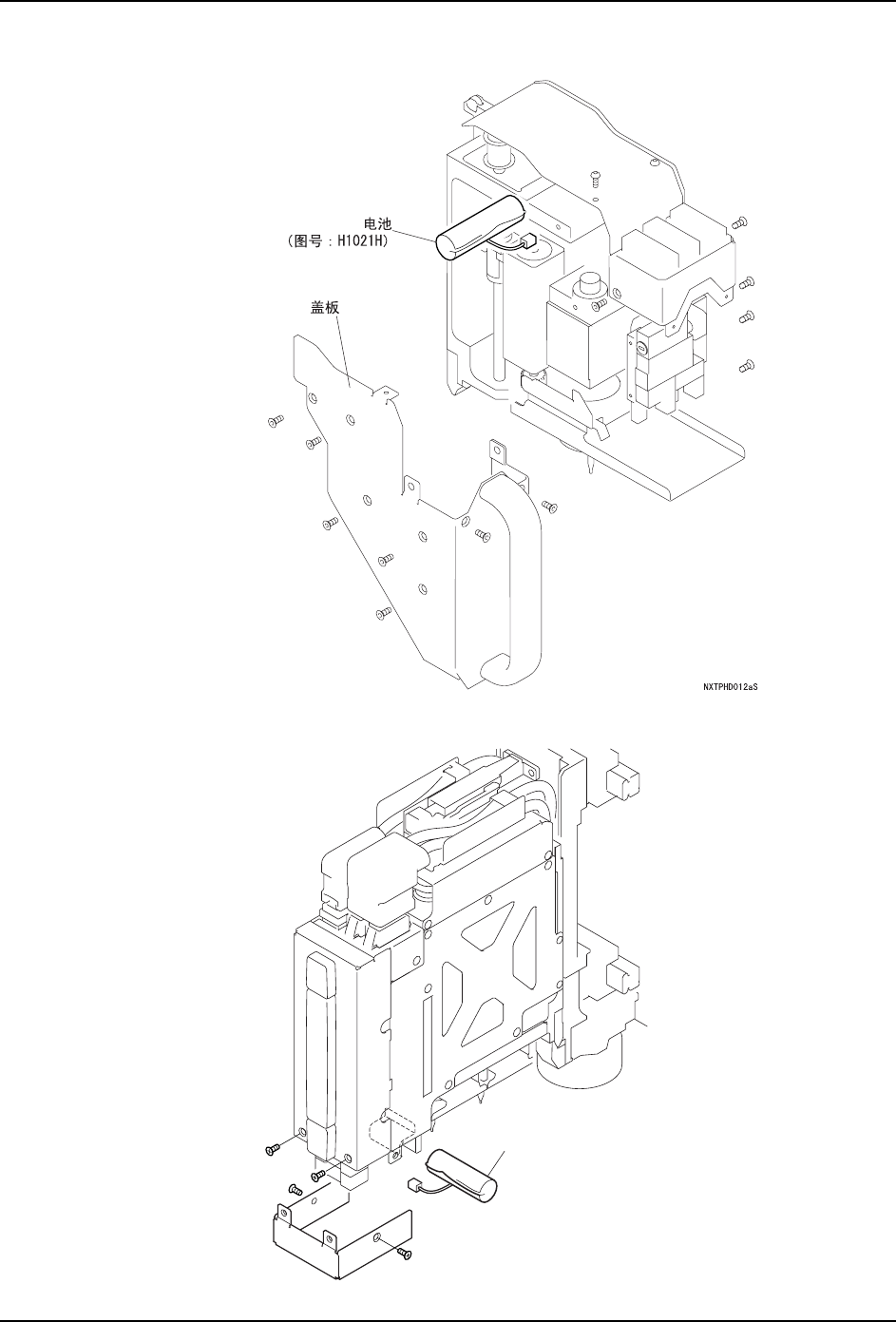

安装到贴装工作头上，连接导线接插头 ( 参考下图 )。
9. 插入模组 ( 参考 " 5.7 贴装工作头的拆除 / 安装 ")。
10.按下 CANCEL 按键、MANUAL 按键。模组变为 START 等候状态。
11.请按 1. 项的要领取下贴装工作头，安装盖板。
