6. 预防保养 QD029-26 190 NXT 机械手册 6.5.5 吸嘴夹紧销的更换和吸嘴吸取面的清扫 〈仅限于 H01/H02 工作头〉 1. 拆下贴装工作头。 （详细请参考 " 5.7 贴装工作头的 拆除 / 安装 "。) 2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧 ，使其容易拆卸。 注意 )吸嘴吸取面有 4 处定位点请不要触摸。 3. 请夹住夹紧销后拔出来。 注意 )请注意不要划伤吸嘴吸取面。 4. 吸嘴夹…
QD029-26 6. 预防保养
NXT 机械手册 189
〈H08 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325B）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
〈H12(S)/H12SH) 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.6 贴装工作头的拆除 / 安装 "。)
2. 旋转过滤器罩环，卸下过滤器套和过滤器。
3. 将过滤器套和过滤器浸在中性洗涤剂溶液中进行洗净。污垢严重时，请与新品更换。
备注 )将收存在过滤器套中的过滤器放入用于清洗的选项网笼中 （K1325C）。请在中性洗涤
剂中浸泡 5 分钟后用超声波清洗器清洗。
NXTPHD006Sc
ো$$2$/
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫
䖛Ⓒ఼
01MEC-0194Sa
োAA19H**
䖛Ⓒ఼㔽⦃
䖛Ⓒ఼༫
䖛Ⓒ఼
6. 预防保养 QD029-26
190 NXT 机械手册
6.5.5 吸嘴夹紧销的更换和吸嘴吸取面的清扫
〈仅限于 H01/H02 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
2. 用老虎钳等夹住吸嘴夹紧销的固定爪一侧，使其容易拆卸。
注意 )吸嘴吸取面有 4 处定位点请不要触摸。
3. 请夹住夹紧销后拔出来。
注意 )请注意不要划伤吸嘴吸取面。
4. 吸嘴夹紧销在吸嘴吸取面上有 2 个。请将另一个吸嘴夹紧销也同样拆下。
5. 请清扫吸嘴的吸取面。用清洁纸轻轻地擦去粘附的污垢。
注意 )吸嘴吸取面有 4 处定位点请不要触摸。
ఈ།㋻䫔
ఈপ䴶
ᅮԡ⚍
1;73+'6D
1;73+'6D
ఈপ䴶
ᅮԡ⚍
QD029-26 6. 预防保养
NXT 机械手册 191

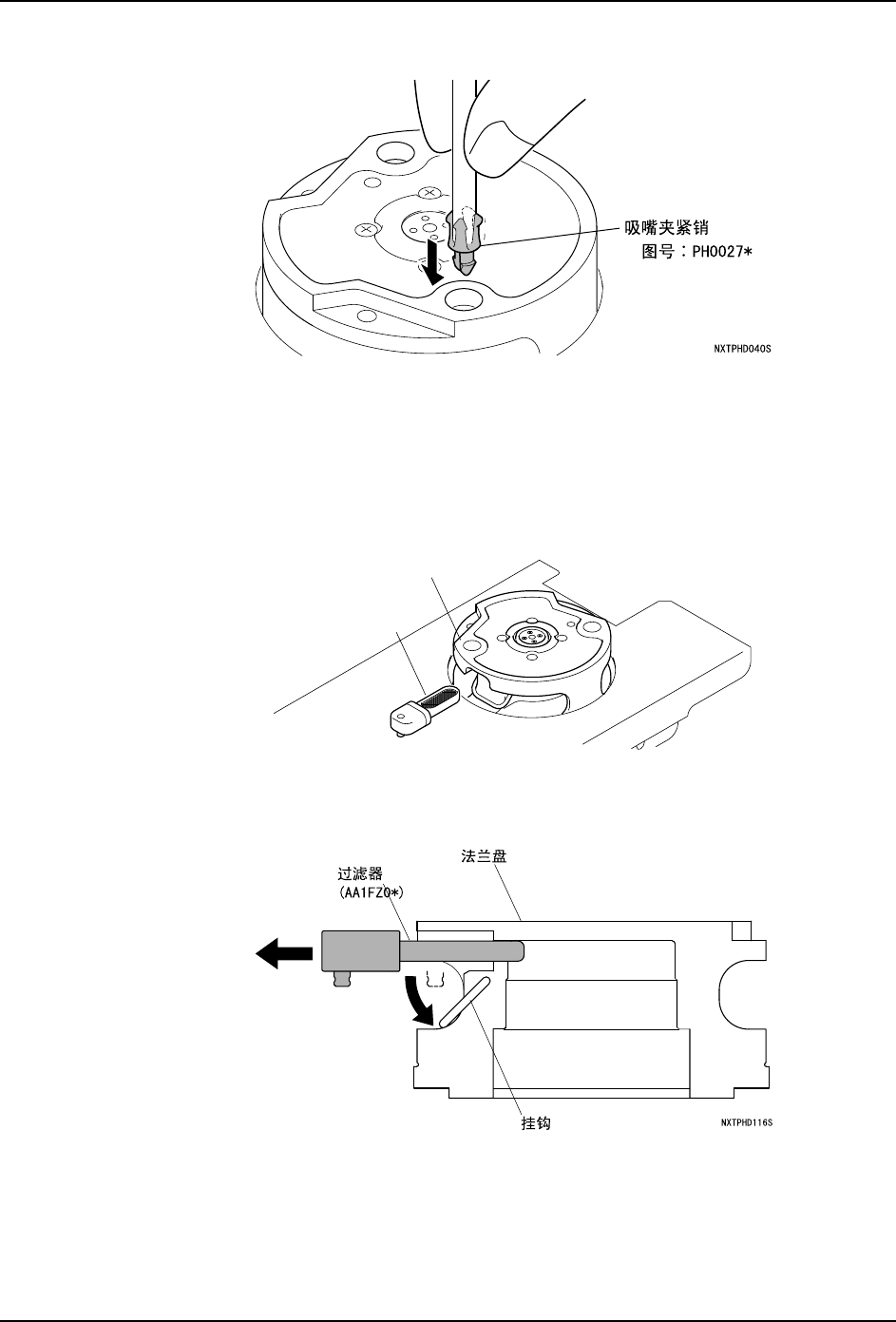

6. 请安装新的吸嘴夹紧销。利用适当尺寸的棒等确实地插入到安装部分。
注意 )请注意不要使吸嘴划伤夹紧一侧的爪子。
6.5.6 工作头法兰盘过滤器的清扫
〈仅限于 H01/H02 工作头〉
在H01工作头的法兰盘部没有装备过滤器的时候，必须清扫空心轴Assy。详细请参考" 6.7.5
H01 工作头内空心轴 Assy 的清扫 〈仅限于不搭载法兰盘过滤器时〉 "
1. 拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
2. 请解除过滤器的锁定，拔出过滤器。
3. 使用气枪除去粘付在过滤器上的异物。
䖛Ⓒ఼
⊩݄Ⲭ
1;73+'6
