NXT 机械手册.pdf - 第38页

安全指南 QD029-26 18 NXT 机械手册 1.6.2 如何解除闭锁 操作结束时，操作人员需依次从 荷包锁上取下自己的标签。 所有的标签被取下后，按下面的 步骤解除闭锁。 1. 确认所有的操作人员已经离开机器。 2. 确认机器处在安全状态，然后打开荷包锁 将空气阀手柄旋转到 ON 位置。 3. 打开荷包锁将主开关旋转到 ON 位置。 4. 到此为止解除闭锁完成。

100%1 / 463
QD029-26 安全指南
NXT 机械手册 17
1.6 关于闭锁
操作或维修保养机器时，进行设置，使得非负责机器的人员不能打开机器的电源和气源，这
叫做 [ 闭锁 ]。
多个人员同时进行操作时，为了防止机器操作错误所引起的事故，请每个操作人员都牢记下
面的闭锁步骤。

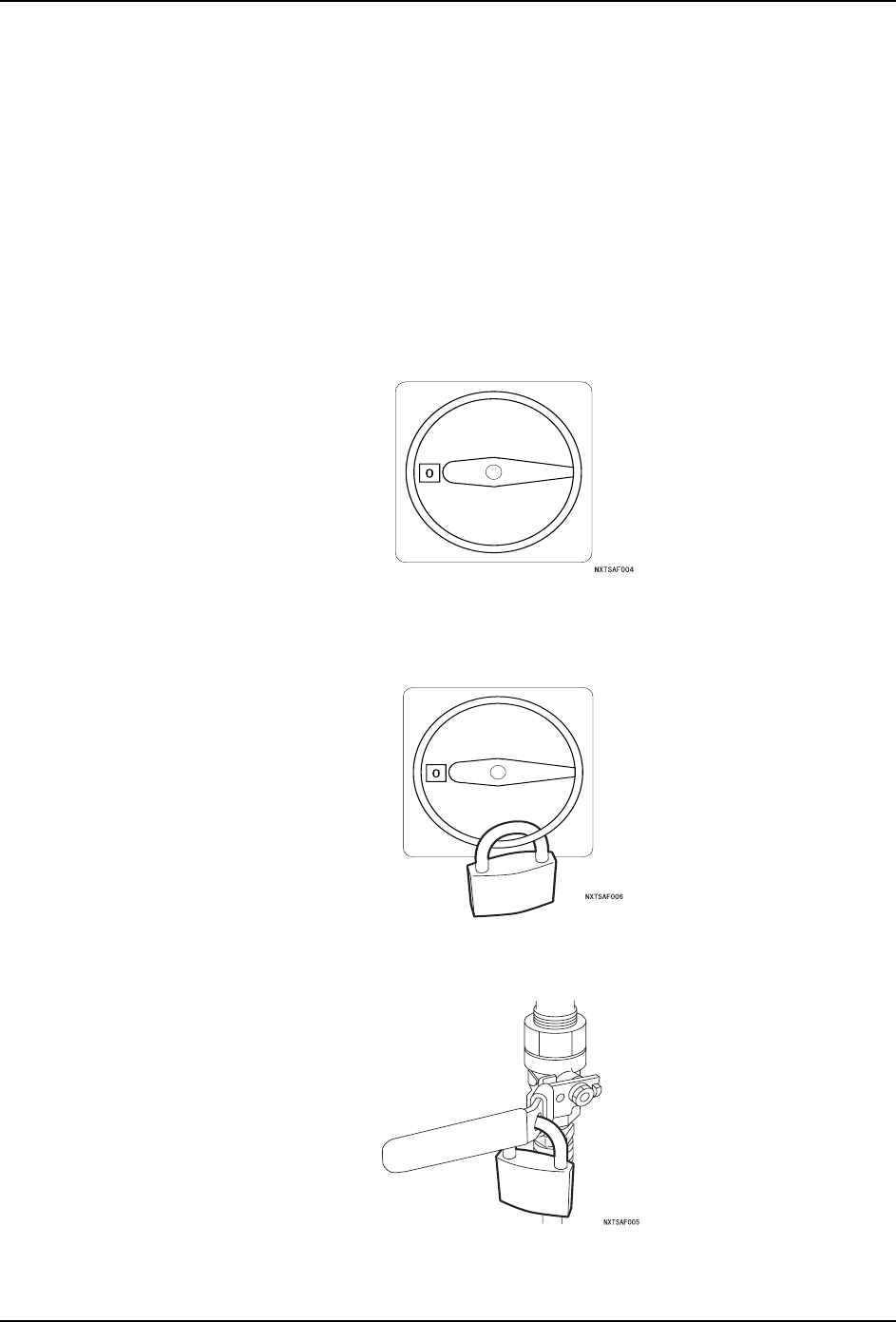

1.6.1 如何实施闭锁
准备市场上出售的荷包锁 （2 个）和标签，所有操作人员准备好记录自己名字的标签。
1. 切断机器的电源。
2. 将基座上的主开关旋转到 OFF 位置。
3. 给主开关上加上荷包锁。
锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。
备注 ) 根据所附的标签可以知道有关人员现在正在操作，不允许解除闭锁。
4. 同样将空气阀手柄旋转至 OFF 位置，锁上荷包锁。
锁紧的荷包锁上贴有写着开始操作的各个操作人员名字的标签。
5. 到此为止闭锁的操作结束。
安全指南 QD029-26
18 NXT 机械手册

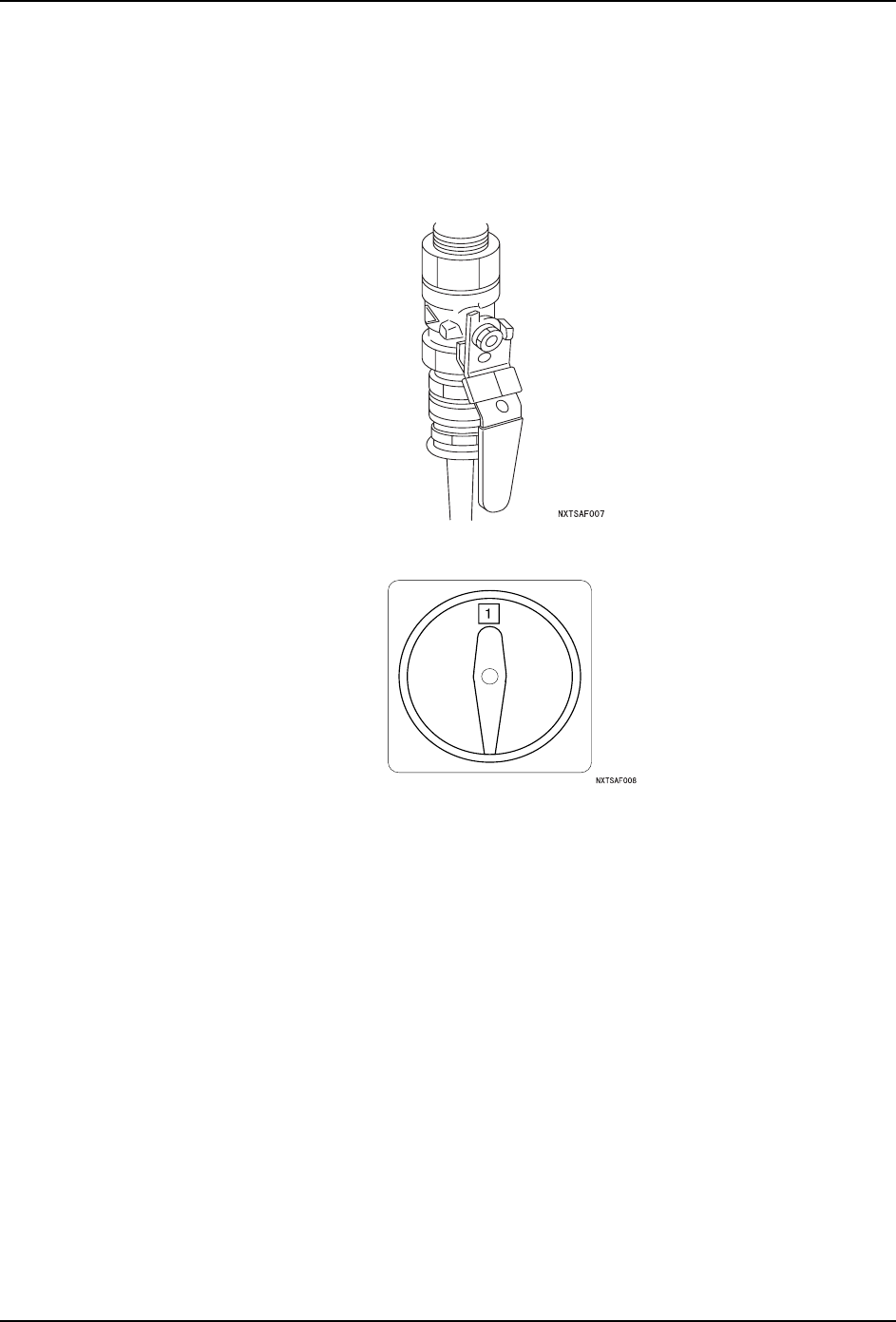

1.6.2 如何解除闭锁
操作结束时，操作人员需依次从荷包锁上取下自己的标签。
所有的标签被取下后，按下面的步骤解除闭锁。
1. 确认所有的操作人员已经离开机器。
2. 确认机器处在安全状态，然后打开荷包锁将空气阀手柄旋转到 ON 位置。
3. 打开荷包锁将主开关旋转到 ON 位置。
4. 到此为止解除闭锁完成。
QD029-26 2. NXT 的构成部分
NXT 机械手册 19
2. NXT 的构成部分
本章介绍主要单元的简图和名称。
2.1 全体图
·操作面板 :
进行机器的操作。
·XY 机械手 :
安装有贴装工作头。
·基座 :
放置本体模组的基座。
·模组 :
NXT 机器的主要部分。可以改变与其他模组的组合。
·搬运轨道 :
搬运电路板的单元。
·不良元件盒 :
放置被判断为不能进行贴装的元件。
·废料带回收箱 :
回收元件被吸取后的料带的箱子。
·主电源开关 :
机器总的电源开关 ON/OFF。
0(&6
῵㒘ᴀԧ
෎ᑻ
᪡԰䴶ᵓ
ᨀ䖤䔼䘧
;<ᴎẄ᠟
ϡ㡃ܗӊⲦ
Џᓔ݇
ᑳ᭭ᏺಲᬊㆅ
