QD029-26 5. 基本操作
NXT 机械手册 105
5.5.4 安装料盘托架的准备
拆除料盘单元 -LT 后，进行设置料站托架的准备。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "。）
2. 根据需要，可以变更元件相机的安装位置。（请参考 " 8.1 元件相机的更换 "）
备注 )变更元件相机的安装位置时，机器自动地进行校正。（这时需要使用治具，预先在吸嘴
置放台上安装治具吸嘴。）
3. 将不良元件箱安装到元件相机旁边的架子上。
4. 安装废料带处理盒。
5. 请安装供料器设置部的盖罩。
6. 将元件返回到原来位置后，自动地松开。此时可以进行料站托架的安装准备。
5. 基本操作 QD029-26
106 NXT 机械手册
5.6 料盘单元 -LT 的拆除 / 安装
5.6.1 准备
主电源开关 ON/OFF 单元的安装
在 4M-2 基座的主电源开关侧安装料盘单元 -LT 的时候，不能进行主电源开关的 ON/OFF 切
换。请安装附属的主电源开关 ON/OFF。
注意 )主电源开关 ON/OFF 单元封闭了 PCU、MCU 用的定位孔。在进行料站的换线、模组的更
换时，请拆除单元。

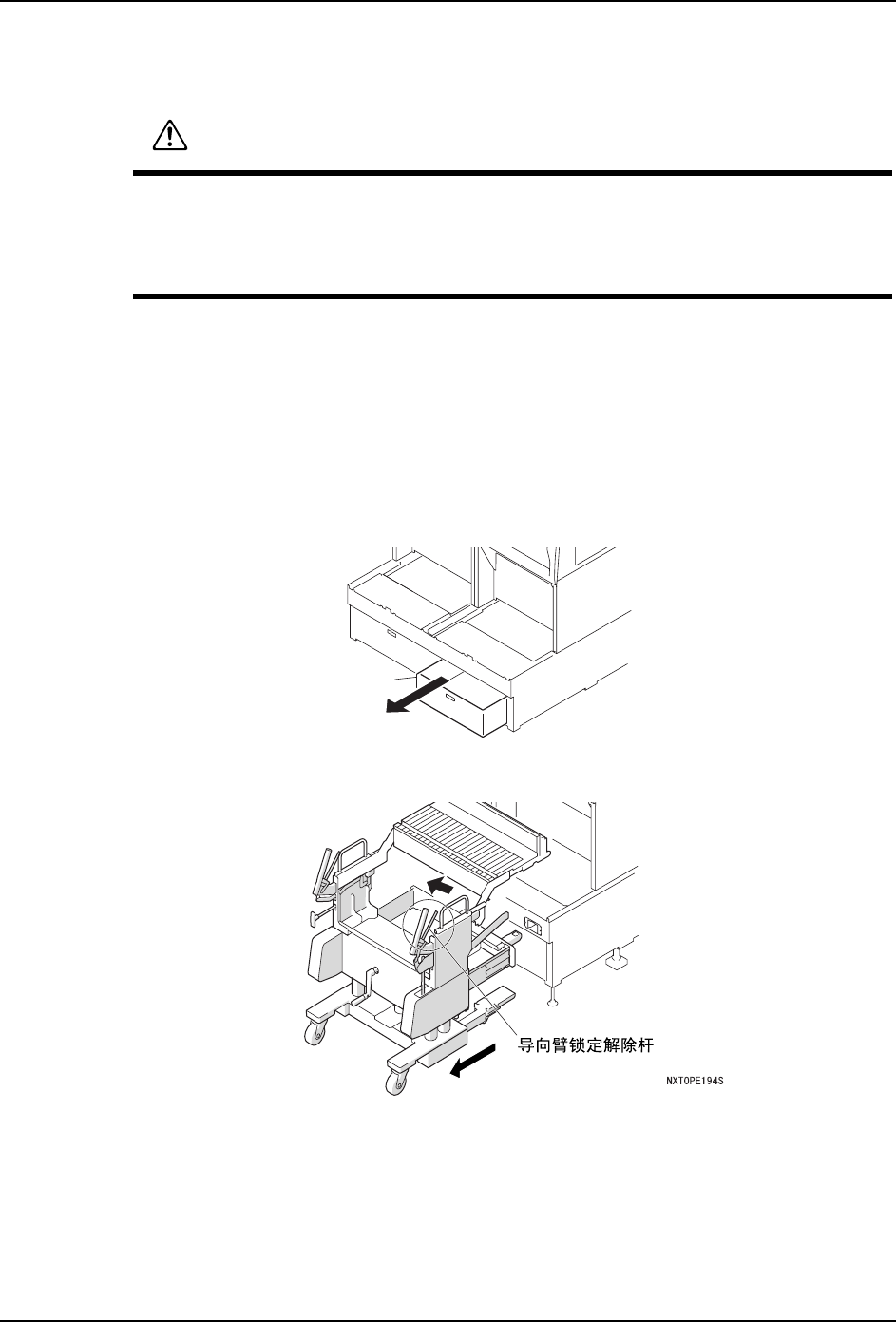

1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考 " 5.4 料站托架的拆除 / 安装 "。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LT，对模组进行料盘单元的安装 / 卸
下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LT 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使
机器受到损伤。
1;70786
ᑳ᭭ᏺㆅ
QD029-26 5. 基本操作
NXT 机械手册 107
3. 请拆除基座的主电源开关后面的盖板。
4. 请利用盖罩的安装孔 , 用附属的螺丝和垫圈安装主电源开关 ON/OFF 单元。
5. 请确认主电源开关的 ON/OFF 是否灵活地移动。
Ⲫᵓ
Џ⬉⑤ᓔ݇
0(&6
Џ⬉⑤ᓔ݇
212))ऩܗ
0(&6
Џ⬉⑤ᓔ݇
01MEC-0558
OFF
ON
