8. 部件的更换 QD029-26 412 NXT 机械手册 3. 请取下低盖板 ( 前面 )。 4. 请拆除低盖板的固定螺丝 (8 个 )。 5. 请拉出低盖板到面前。 ԢⲪᵓ 㧔 ࠡջ 㧕 01MEC-0475S ԢⲪᵓ 01MEC-0476S
QD029-26 8. 部件的更换
NXT 机械手册 411

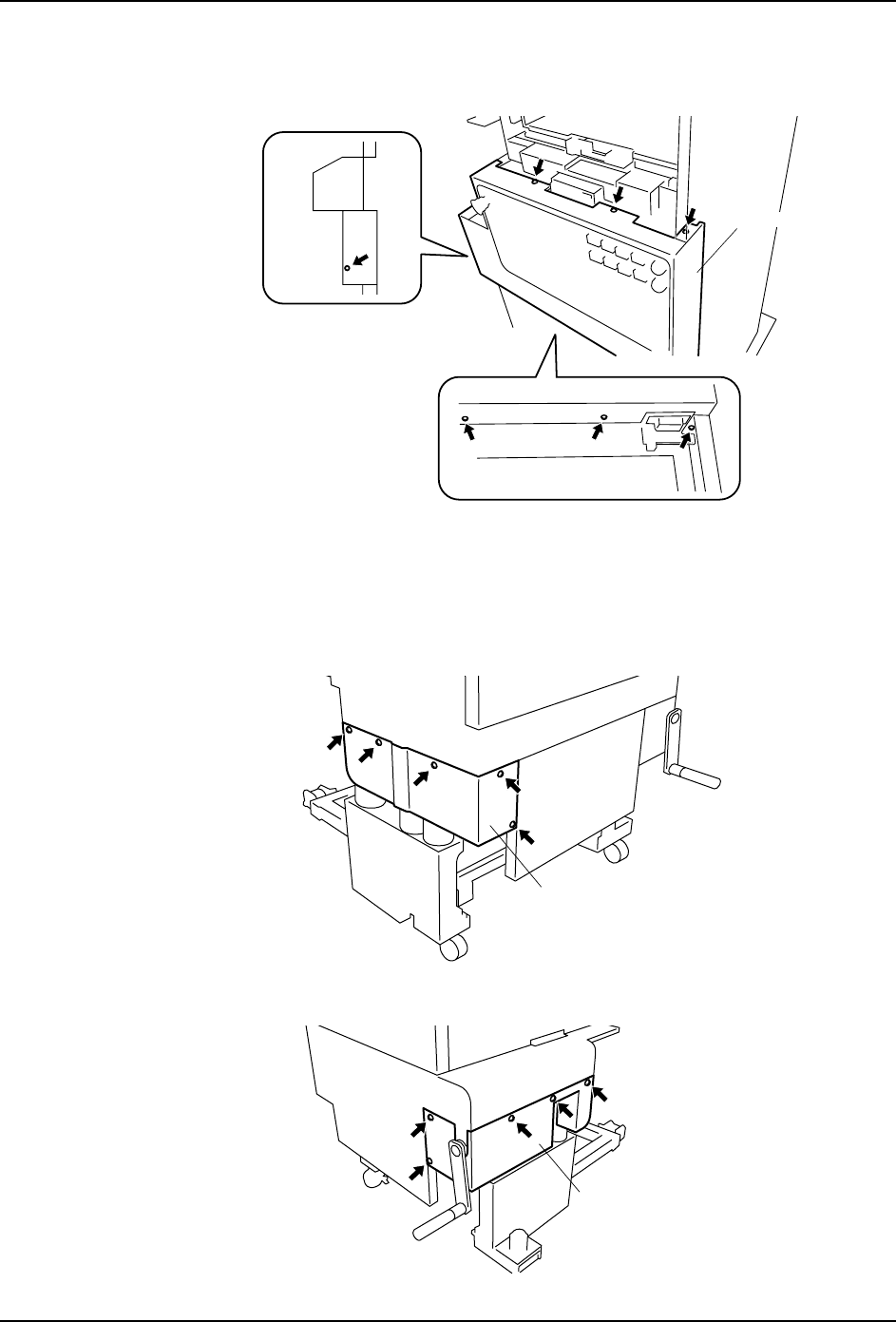

前盖板
1. 请从前盖板的上下及左侧面拆除固定螺丝。
2. 请拉前盖板到面前。
3. 请拆除各种导线接插头。
低盖板
1. 请取下低盖板 ( 左侧 )。
2. 请取下低盖板 ( 右侧 )。
ࠡⲪᵓ
01MEC-0478S
ԢⲪᵓᎺջ
01MEC-0465S
ԢⲪᵓ㧔েջ㧕
01MEC-0474S
8. 部件的更换 QD029-26
412 NXT 机械手册
3. 请取下低盖板 ( 前面 )。
4. 请拆除低盖板的固定螺丝 (8 个 )。
5. 请拉出低盖板到面前。
ԢⲪᵓ㧔ࠡջ㧕
01MEC-0475S
ԢⲪᵓ
01MEC-0476S
QD029-26 9. 测定和调整
NXT 机械手册 413
9. 测定和调整
9.1 机上 PAM （测定贴装精度）
在此，就机器上的 PAM （Placing Accuracy Measurement software）进行说明。
9.1.1 准备物品
PAM 测定时需要以下所列举的部件和治具。
测定 H01，H02，H04，G04，OF 工作头时
*1测定H02,H04,G04工作头时，玻璃元件只有32个的情况下，请分2次测定，获取64个数据。
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA01B** 全工作头通用
夹紧测试治具 PM2438* 支撑板的宽度不满 280mm 的时候
（M3(S):2 个，M6(S):3 个）
元件 玻璃元件 PZ1460* 使用元件数
H01，OF 用 :32 个
H02 用 :64 个
H04，G04 用 :64 个
吸嘴 φ 7.0mm AA080** H01 用 :1 个 ,H02 用 :2 个
φ 7.0mm AA07C** H04 用 :4 个
φ 7.0mm AA6TM** G04 用 :4 个
φ 7.0mm AA1CH** OF 用 :1 个
其他 用于玻璃元件的双面胶纸 （外卖品）。 10mm 宽，半透明
NXTBAS185
NXTBAS186
NXTBAS187
