QD029-26 5. 基本操作 NXT 机械手册 141 4. 请按下 STA RT 按键。将 搬运轨道扩大到最大宽度，将贴装头 移动到模组的后方。移动贴 装头后，在操作 面板上显示出拉出 料盘单元 -L/LT 的向导。 5. 按下 OK 按键。 6. 请拆下料盘单元 -L/LT。 解除脚轮的锁定， 从模组中慢慢地拉出料盘单元 -L/LT。 结束卸 下后，在操作画面上显示出拉出 模组的向导。 7. 请拉出模组。 a. 请确认模组前侧是…
5. 基本操作 QD029-26
140 NXT 机械手册
注意 )M3/M6 单搬运轨道或者 M6 双搬运轨道的时候，根据电路板的尺寸（搬运轨道的宽度），
有时在从属侧不能充分地夹紧。请在从属侧搬运轨道的后测不要安装支撑板。
16.请插入模组。
a. M3(S) 模组的时候，在插入模组之前，请确认 XS 轴等的机械部位是否从模组中凸出。
凸出的时候，请将模组退回。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
c. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
5.9.2 附带有料盘单元 -L/LT 模组的时候
拉出模组的操作，有必要将料盘单元 -L/LT 拆下后进行。此外，料盘单元 -L/LT 在没有连接
的状态下不能变更搬运轨道的宽度。
同时更换通道 1、2
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请选择支撑板更换指令。

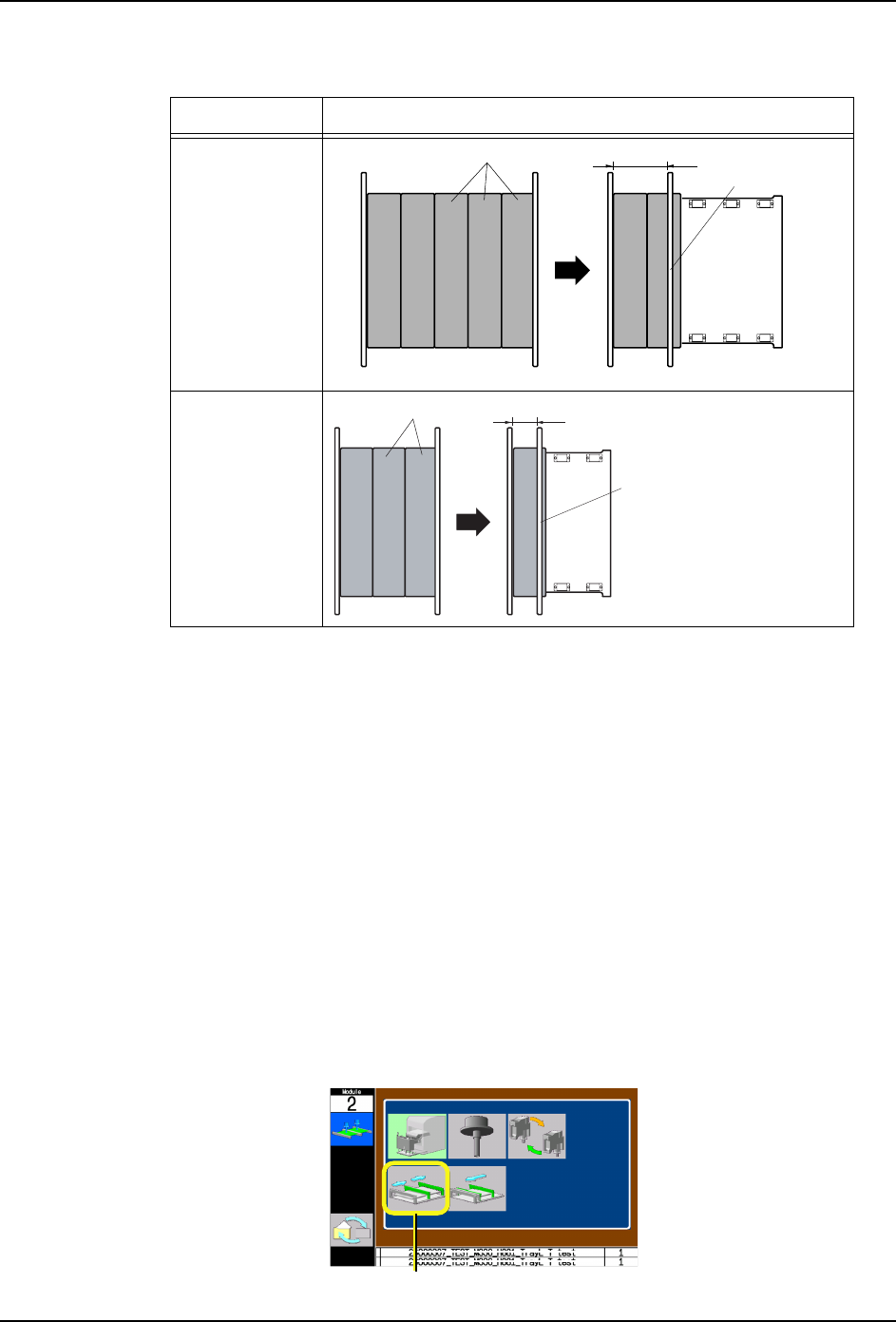

支撑板
M3/M6 单搬运轨
道
M6 双搬运轨道
( 选项的 360
mm板)
ᢚ䰸ⱘᑇᵓ
ϡࠄPP
Ңሲ䔼䘧
0(&6
ᢚ䰸ⱘᬃᩥᵓ
0(&6
ϡࠄPP
Ңሲ䔼䘧
6<66
ᤶᬃᩥᵓ
QD029-26 5. 基本操作
NXT 机械手册 141
4. 请按下 START 按键。将搬运轨道扩大到最大宽度，将贴装头移动到模组的后方。移动贴
装头后，在操作面板上显示出拉出料盘单元 -L/LT 的向导。
5. 按下 OK 按键。
6. 请拆下料盘单元 -L/LT。解除脚轮的锁定，从模组中慢慢地拉出料盘单元 -L/LT。结束卸
下后，在操作画面上显示出拉出模组的向导。
7. 请拉出模组。
a. 请确认模组前侧是否有障碍物后按下 OK 键。锁定松开，模组自动地向前方移动一些。
b. 握住模组的手柄，直到碰到阻停块为止慢慢地向己方拉出。
8. 在操作面板上显示出拆下支撑板的向导。请拆下通道 1、2 双方的支撑板。
5. 基本操作 QD029-26
142 NXT 机械手册
9. 请安装新的支撑板，按下 OK 键。
10.请插入模组。
a. 握住模组的手柄，直到碰到阻停块为止慢慢地插入。
b. 模组自动地被拉入后锁定。没有被锁定时，请稍微拉回一些模组后重新压入。
11.请安装料盘单元 -L/LT。安装方法请参考 " 5.5 料盘单元 -L 的拆除 / 安装 "" 5.6 料盘
单元 -LT 的拆除 / 安装 "。
12.请按下 OK 按钮，用手动模式拔出。按下 START 按钮后，搬运轨道的宽度移动到与 Job 相
一致。
连同通道一起更换 ( 将通道 2 稍向前移动后更换 )
1. 按下操作面板的 MANUAL 按钮，显示出手动指令。
2. 使用箭头键，选择更换单元示意图，按下 OK 按键。
3. 请将支撑板向前移动一些后选择更换指令。
6<66
ᬃᩥᵓࠡ䴴
