1.6.2 如何解除闭锁
操作结束时，操作人员需依次从荷包锁上取下自己的标签。
所有的标签被取下后，按下面的步骤解除闭锁。
1. 确认所有的操作人员已经离开机器。
2. 确认机器处在安全状态，然后打开荷包锁将空气阀手柄旋转到 ON 位置。
3. 打开荷包锁将主开关旋转到 ON 位置。
4. 到此为止解除闭锁完成。
QD029-26 2. NXT 的构成部分
NXT 机械手册 19
2. NXT 的构成部分
本章介绍主要单元的简图和名称。
2.1 全体图
·操作面板 :
进行机器的操作。
·XY 机械手 :
安装有贴装工作头。
·基座 :
放置本体模组的基座。
·模组 :
NXT 机器的主要部分。可以改变与其他模组的组合。
·搬运轨道 :
搬运电路板的单元。
·不良元件盒 :
放置被判断为不能进行贴装的元件。
·废料带回收箱 :
回收元件被吸取后的料带的箱子。
·主电源开关 :
机器总的电源开关 ON/OFF。
0(&6
㒘ᴀԧ
ᑻ
᪡䴶ᵓ
ᨀ䖤䔼䘧
;<ᴎẄ
ϡ㡃ܗӊⲦ
Џᓔ݇
ᑳ᭭ᏺಲᬊㆅ
2. NXT 的构成部分 QD029-26
20 NXT 机械手册

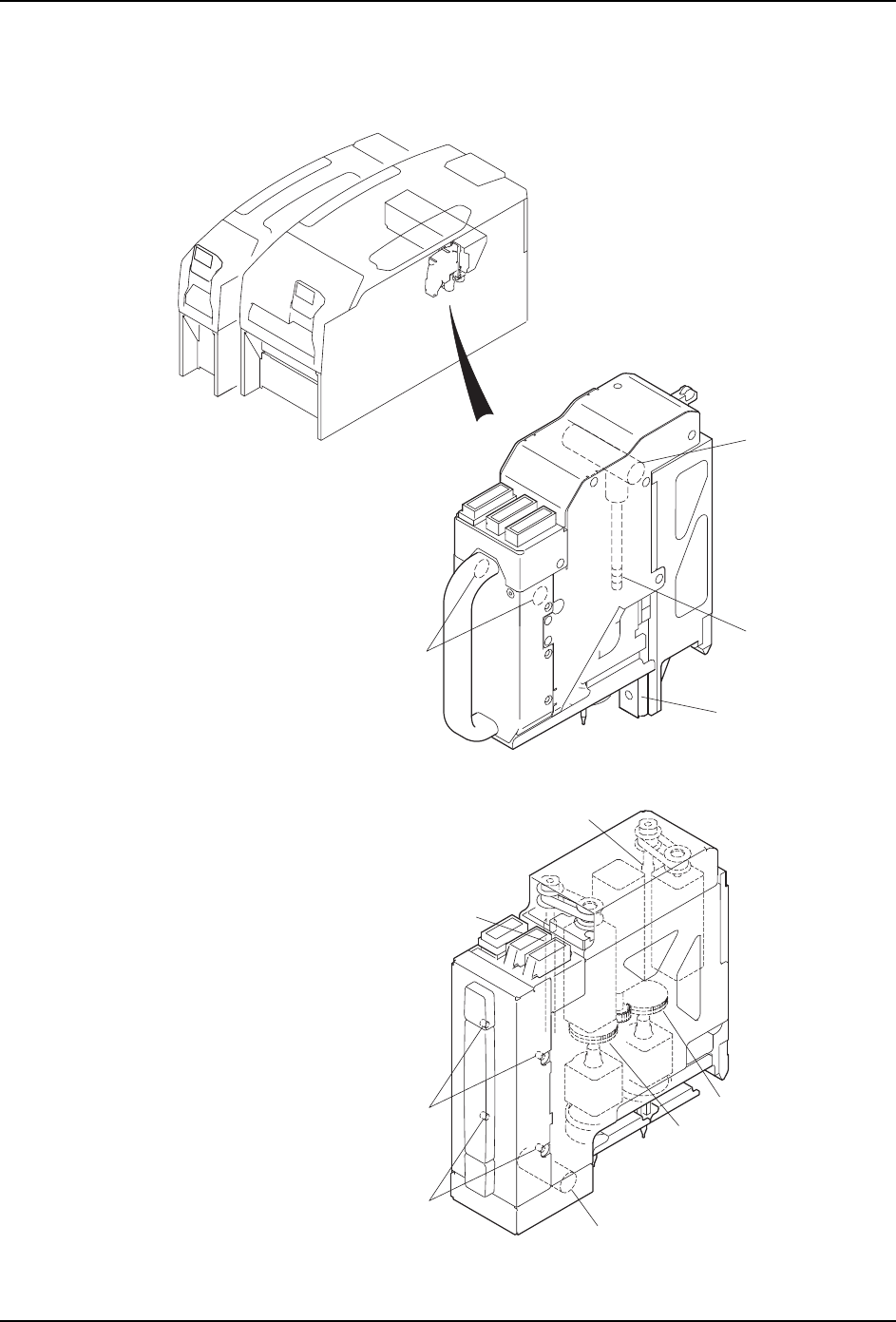

2.2 贴装工作头的构成部分
从供料器上吸取元件并贴装到电路板上。
01MEC-0484S
㧨H02 Ꮉ༈㧪
4䕈啓䕂
4䕈啓䕂
⬉∴
ⳳぎ䖛Ⓒ఼
=䕈⒮⦴ϱᴚ
+Ꮉ༈!
=䕈/0ᇐ䔼
⬉∴
=䕈⒮⦴ϱᴚ
ⳳぎ䖛Ⓒ఼
=䕈⒮⦴ϱᴚ
ⳳぎ䖛Ⓒ఼
