8. 部件的更换 QD029-26
398 NXT 机械手册
8.17 料盘单元 -L·基座之间插座的更换
万一分解料盘单元 -L·基座部分插座的时候，请按照下述要点组装插座。
8.17.1 必要工具
正十字螺丝刀
8.17.2 更换方法
1. 将主电源开关 OFF。
2. 在料盘单元 -L 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
QD029-26 8. 部件的更换
NXT 机械手册 399
8.18 料盘单元 -L 盖罩的拆除 / 安装
8.18.1 必要工具
正十字螺丝刀、六角扳手套件

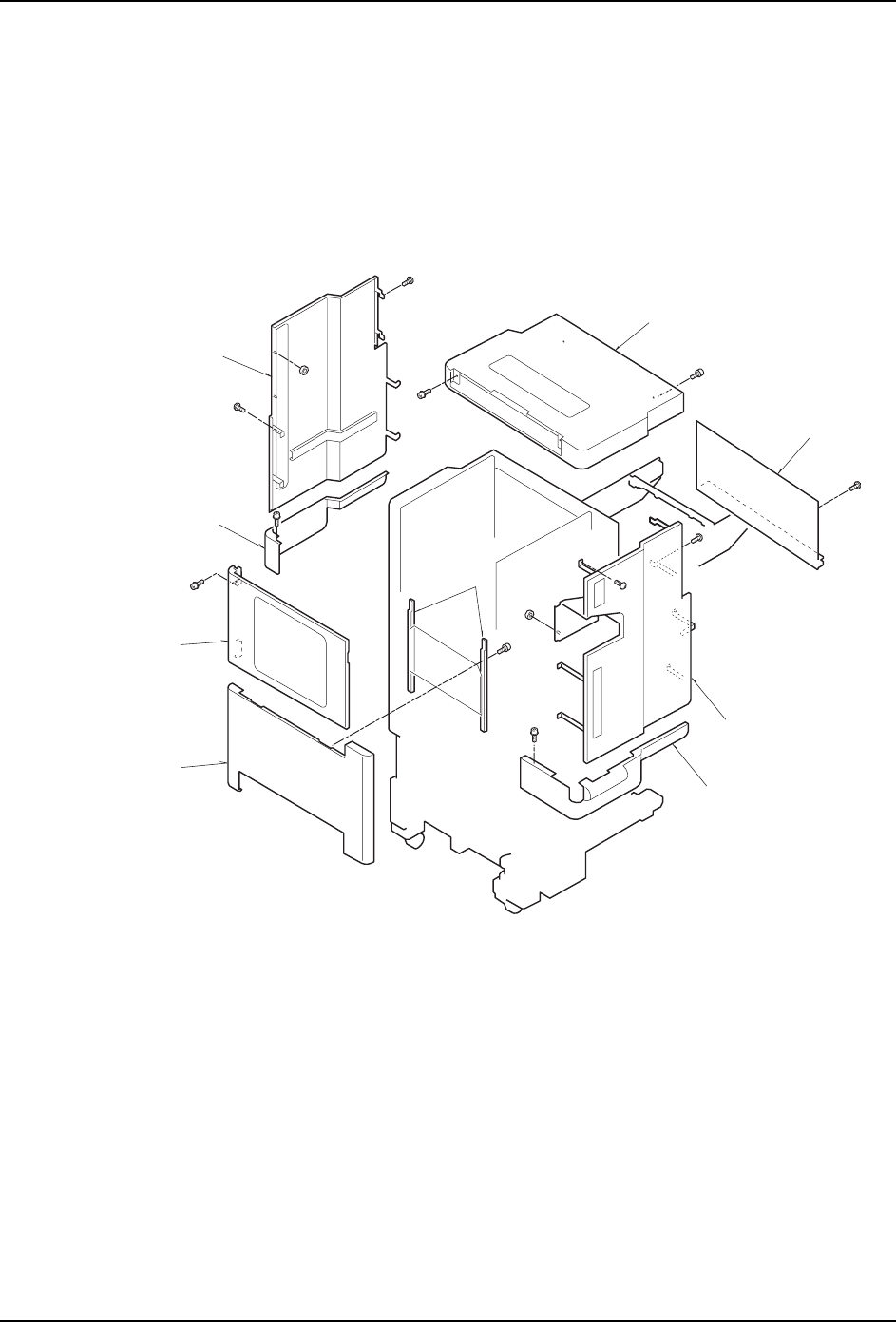

8.18.2 料盘单元 -L 盖罩的构成部件
在这个部件构成图中，从各个部件引出的编号大体显示出拆除的顺序。请按照编号顺序拆除
各个部件 , 安装以其相反的顺序进行。
1. 后盖板
2. 顶盖板
3. 前轨道
4. 前盖板
5. 侧盖板 ( 上部右侧 )
6. 侧盖板 ( 上部左侧 )
7. 前门
8. 侧盖板 ( 下部右侧 )
9. 侧盖板 ( 下部左侧 )
3
7
9
4
6
2
1
5
8
AIMMTU010
8. 部件的更换 QD029-26
400 NXT 机械手册
8.18.3 拆除
按照以下步骤，请拆除料盘单元盖罩。

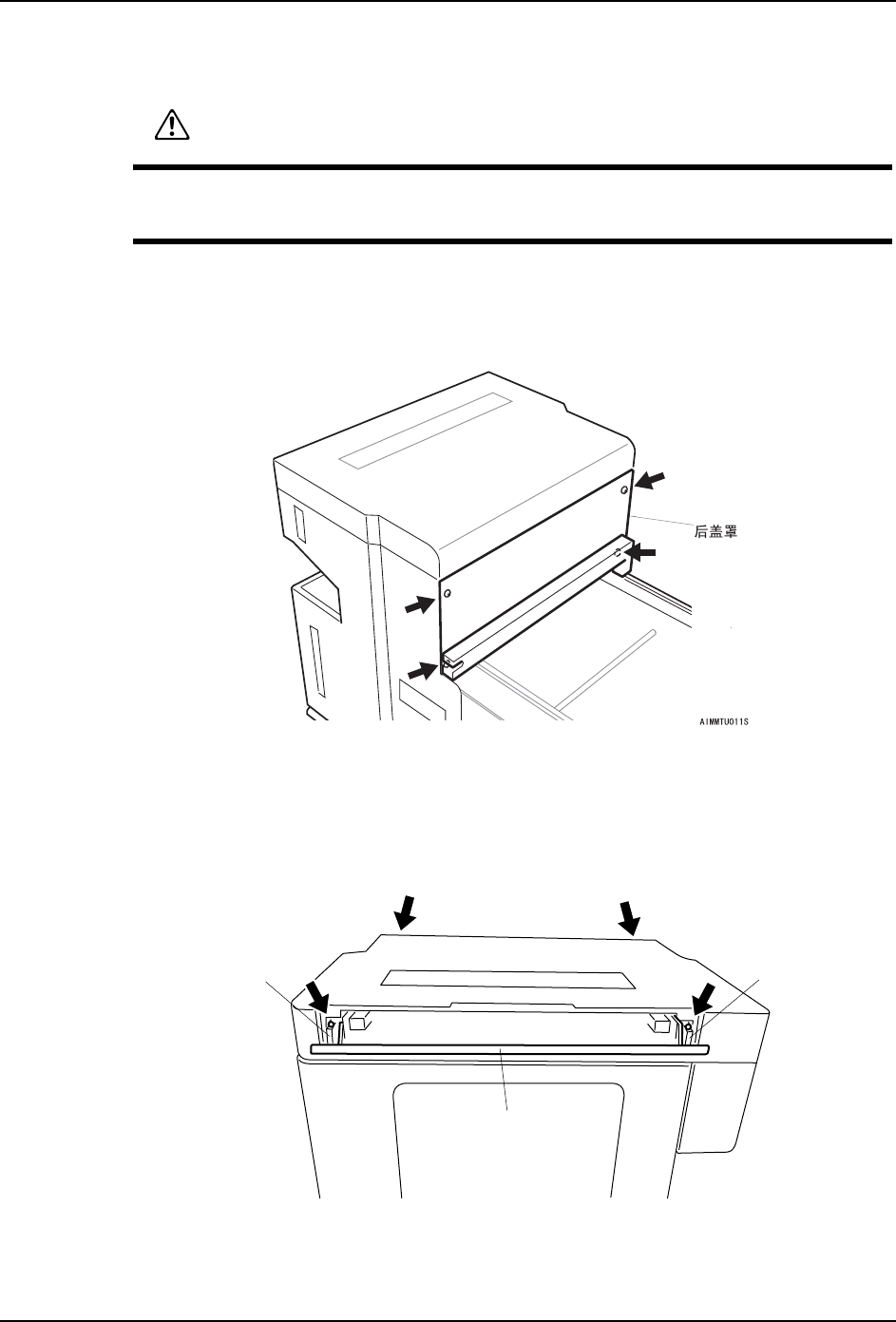

1. 后盖板
拆除固定螺丝 （4 根），拆除后盖板。
2. 顶盖板
a. 拆除后侧的螺丝 （2 根）。
b. 打开顶盖板前面的门，拆除左右的固定螺栓。
备注 )这些固定螺栓将电磁吸块一起固定。
c. 拆除顶盖板。
警告
在拆除·安装料盘单元 -L 盖罩时，必须在将料盘单元从机器主体上拆除的状态下进
行。
$,00786D
乊Ⲫ㔽䮼
⬉⺕ഫ
⬉⺕ഫ
