8. 部件的更换 QD029-26
346 NXT 机械手册
8.3 不良元件排出单元的更换
8.3.1 操作时间
拆下旧单元→安装新单元为止需要 3 分种。
8.3.2 更换方法

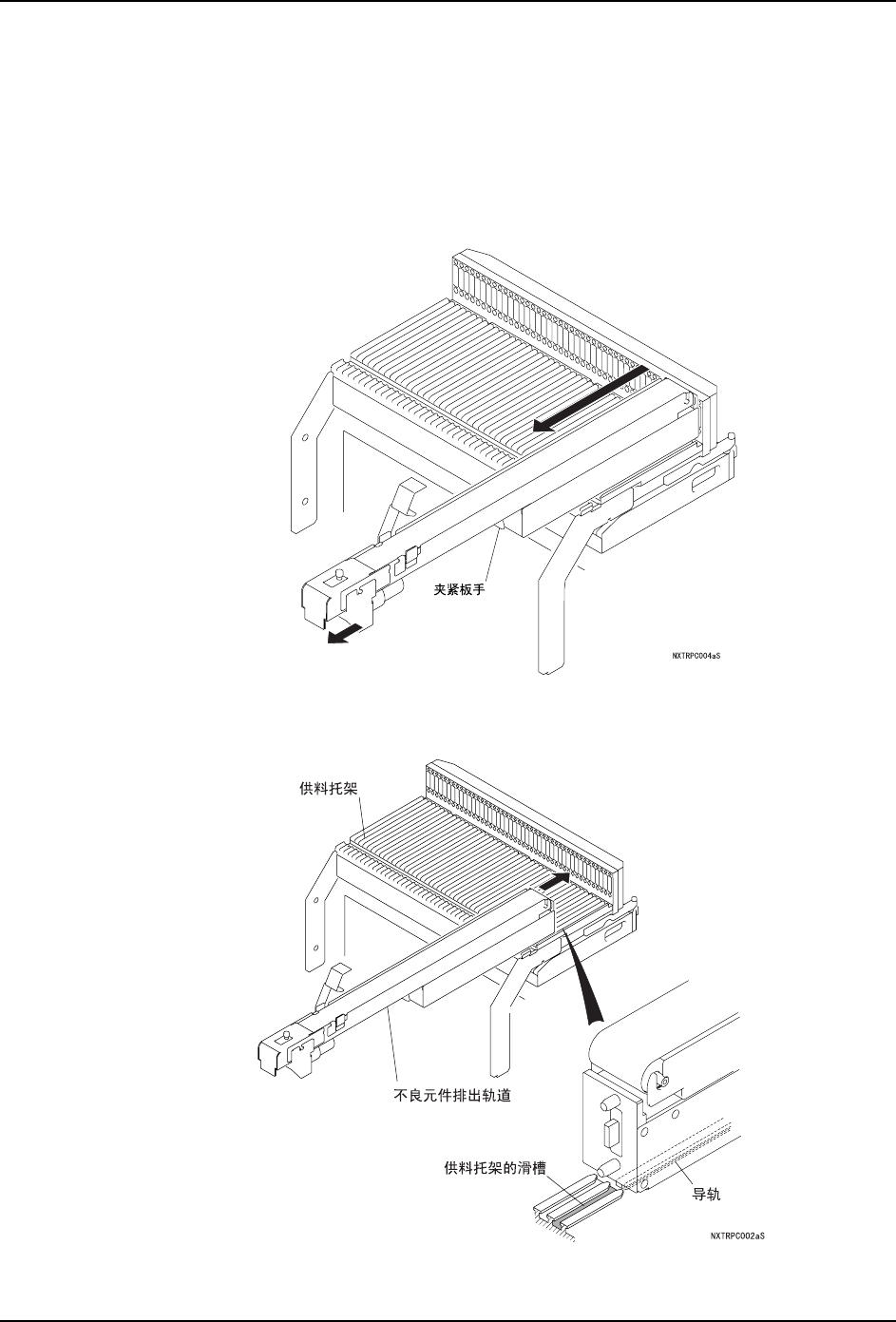

1. 将单元拆下时，一边拉夹紧板，一边水平地向己方拉出。
2. 在将不良元件排出单元安装到料站平台上的时候 , 将下部导轨与料站托架的料槽相吻合
后插入。
QD029-26 8. 部件的更换
NXT 机械手册 347
3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。
请确认前侧部的插头确实地插入到料站托架侧的插座中。
