8. 部件的更换 QD029-26
396 NXT 机械手册
8.16 料站托架·基座之间插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
8.16.1 必要工具
正十字螺丝刀

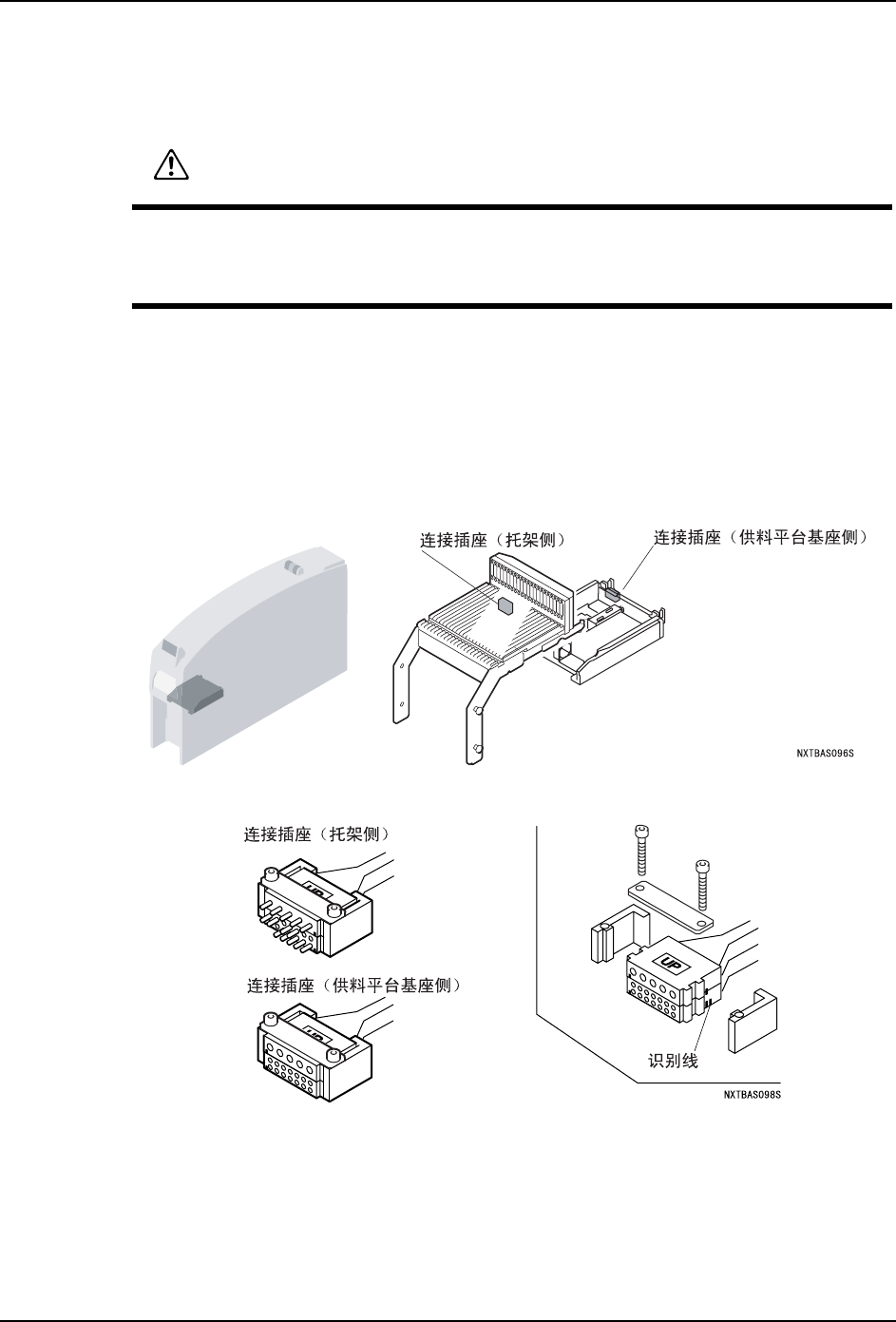

8.16.2 M3(S) 模组的时候
1. 将主电源开关 OFF。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
QD029-26 8. 部件的更换
NXT 机械手册 397

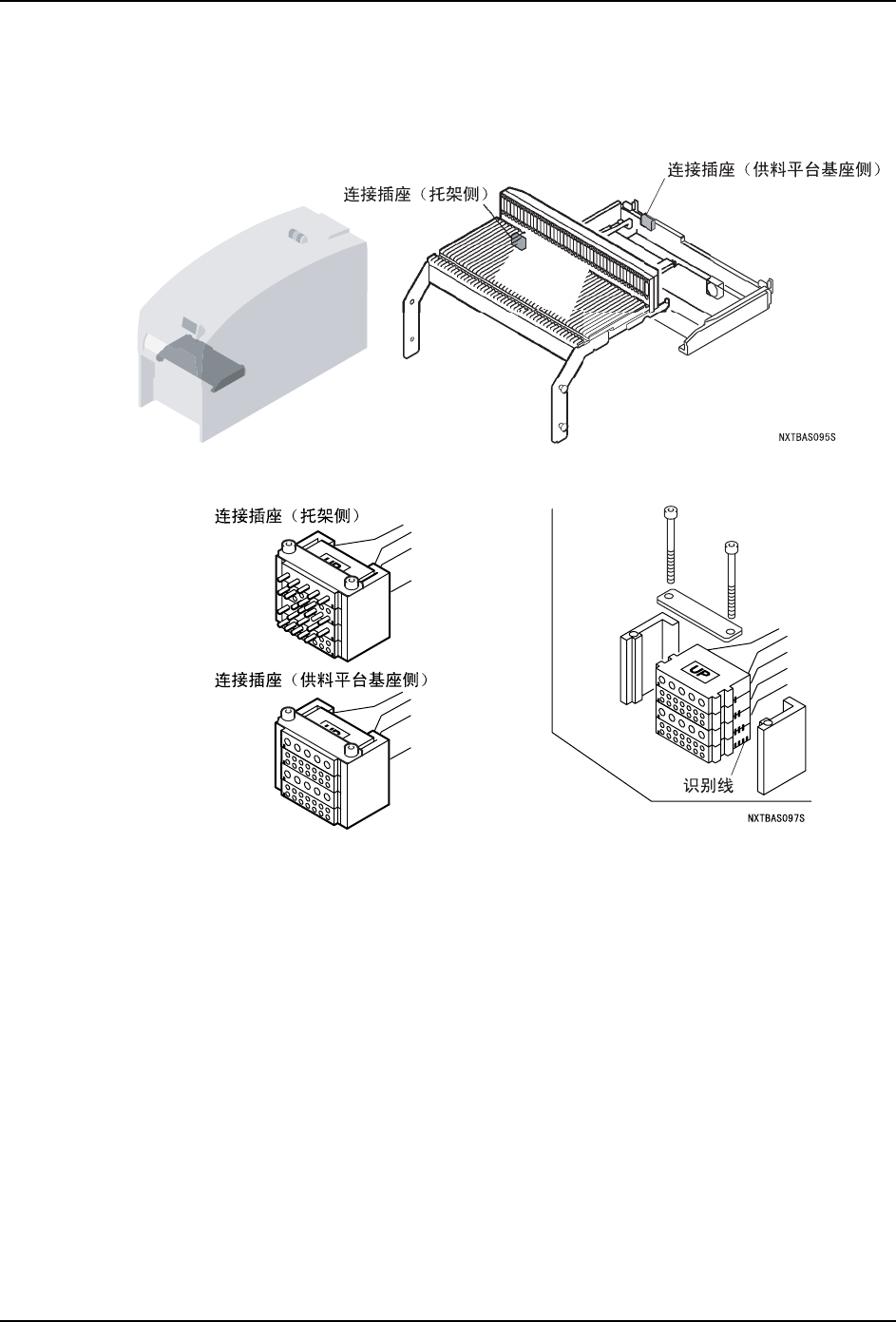

8.16.3 M6(S) 模组的时候
1. 将主电源开关 OFF。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
8. 部件的更换 QD029-26
398 NXT 机械手册
8.17 料盘单元 -L·基座之间插座的更换
万一分解料盘单元 -L·基座部分插座的时候，请按照下述要点组装插座。
8.17.1 必要工具
正十字螺丝刀
8.17.2 更换方法
1. 将主电源开关 OFF。
2. 在料盘单元 -L 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
