QD029-26 6. 预防保养 NXT 机械手册 253 6.9.19 料盘单元 -LT 皮带张力的检查·调整 在确认皮带张力时，请预先准备张力计。另外，请拆 除料盘单元 -LT。( 详细请参考 " 5.6 料盘单元 -LT 的拆除 / 安装 ") 〈TZ1/TZ2 轴皮带张力〉 1. 请测定各个皮带的张力。确认在跨距最 长的皮带中央的测定值各自在规定范 围内。 2. 测定值超过上述的范围时请调整皮带张 力。拧松固…
6. 预防保养 QD029-26
252 NXT 机械手册

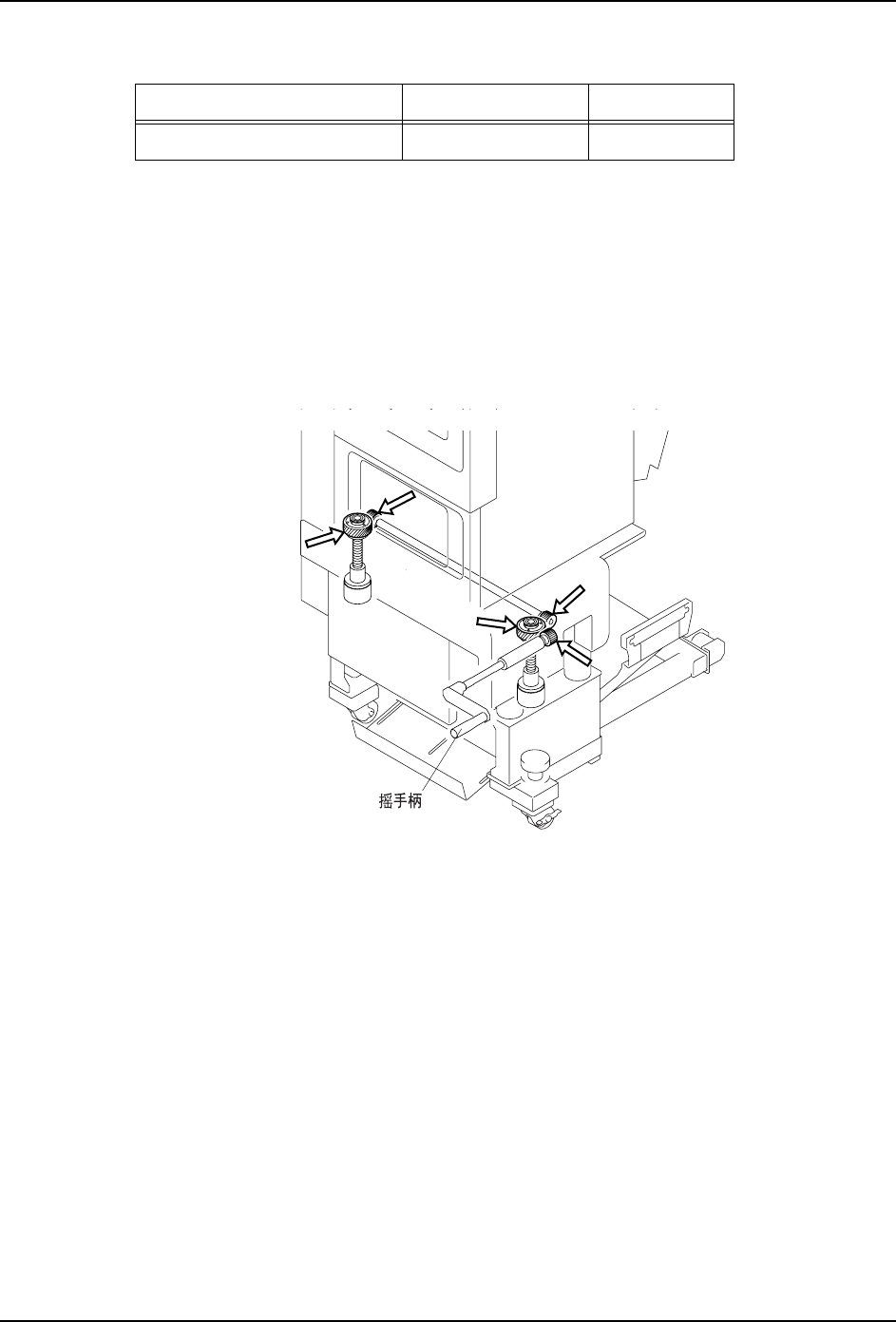

〈升降部齿轮〉
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -LT 从模组上拆下来。( 详细请参考 " 5.6 料盘单元 -LT 的拆除 / 安装 ")
2. 请拆除料盘单元 -LT 的盖罩。( 详细请参考 " 8.20 拆下料盘单元 -LT 盖板 ")
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部齿轮均匀地涂敷润滑油。
6. 用手动旋转摇手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余的润滑油。
8. 请安装料盘单元 -LT 的盖罩。( 详细请参考 " 8.20 拆下料盘单元 -LT 盖板 ")
9. 将料盘单元 -LT 安装到模组上。( 详细请参考 " 5.6 料盘单元 -LT 的拆除 / 安装 ")
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
Tray unit-LT
01MEC-0228S
6. 预防保养 QD029-26
254 NXT 机械手册
〈TY 轴皮带张力 ( 往复臂部 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时调整皮带张力。
拧松张紧轮的固定螺栓。请松开锁定螺母旋转调整螺栓进行调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 37 ～ 40
01MEC-0231a
Tray unit-LT
01MEC-0232S
Tray unit-LT
