NXT 机械手册.pdf - 第458页

9. 测定和调整 QD029-26 438 NXT 机械手册 MEMO:

QD029-26 9. 测定和调整

NXT 机械手册 437

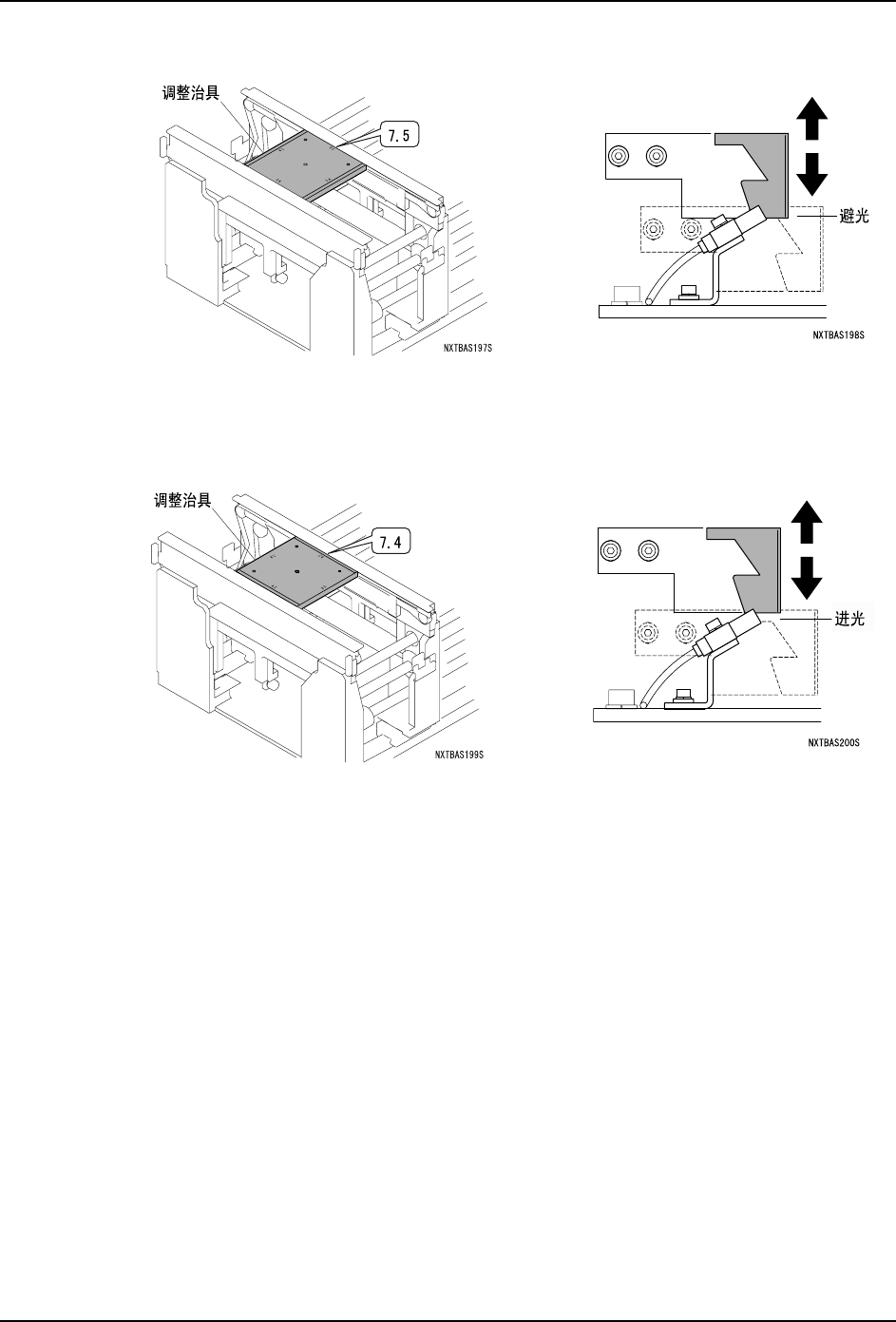

6. 在此位置上，使传感器处于避光状态下调整 dog 的位置。

7. 接下来请将调整治具的「7.4mm」侧安装到搬运轨道的轨道上。

8. 请夹紧治具。

9. 在此位置上，使传感器处于进光状态下调整 dog 的位置。

10. 双搬运轨道时请调整通道 2 侧的传感器，调整方法与介绍到此的步骤一样。

11. 以上结束调整操作。请从搬运轨道上除去调整治具。

备注 )用手动进行调整搬运轨道宽度时，请进行此后的电路板用的传感器的调整。请参考 "

9.2 搬运轨道电路板通过传感器的灵敏度调整 "。

9. 测定和调整 QD029-26

438 NXT 机械手册

MEMO:

QD029-26 10. 补充说明

NXT 机械手册 439

10. 补充说明

10.1 噪音

10.1.1 噪音水平的测定结果

本机器运转时的噪音水平的测定结果如下所示。

测定处（图中）最大噪音值（dB）

(1) 离机器前面 1m 的距离 71.6

(2) 离机器右面 1m 的距离 70.0

(3) 离机器左面 1m 的距离 71.4

(4) 离机器后面 1m 的距离 68.9

01MEC-0014

(1)

(2)(3)

(4)

M3x4(H08) - M6(H04) - M6(H01+Tray unit-L)

NXT

警告

在会引起听力有障碍的高噪音（80dB 以上）的运转条件下，操作者请使用防护耳朵的

用品。
