QD029-26 9. 测定和调整 NXT 机械手册 415 2. 请将玻璃电路板的定位点印刷面向上安 装在治具板上用 4 个螺丝固定。 3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明种类） 。从上向 下空开 1 列覆盖住定位 点 4 列进行粘贴。 空开 3 列后再贴以下 4 列。 请注意在 4 角的定位点上不要贴双面粘纸。 粘帖粘纸的张数如下所示。 ·测定 H01，OF 工作头 时：5 张 测定 H02，H04，G04 工 …
9. 测定和调整 QD029-26
414 NXT 机械手册
9.1.2 样品 Job
PAM 用的样品 Job 收存在软件的安装 CD 中。请将符合条件 Job 同机器构成一起编辑使用。
测定 H02 工作头时的贴装数为 64 个，测定 H04、G04 工作头时的贴装数是 128 个。只有 32
个玻璃元件的时候，必要的贴装数不足。请分割样品 Job 的贴装顺序，创建各贴装 32 个的
Job。请将 H02 工作头分为 2 个、H04 工作头和 G04 工作头分为 4 个 Job，获取必要的贴装数
的数据。
注意 )·请不要变更有关贴装顺序、元件的信息。
·请不要进行优化。
9.1.3 机上 PAM 的限制事宜
测定时有以下的限制。
·不对应双通道的 PAM。在通道 1，通道 2 上都有 Job 时，以通道 1 为优先。要在通
道 2 测定的时候，请仅仅传送通道 2 的 Job。
·在通道 2 侧进行玻璃元件测定时，吸取处请只用治具面前的 32 地方。
·在操作画面上表示的测定结果上显示为 "NaN" 时，有可能发生影像处理异常。在
结果文件中存在 "NaN" 时，请仅将其数据设定为无效。
9.1.4 测定的准备
测定 H01，H02，H04，G04 时

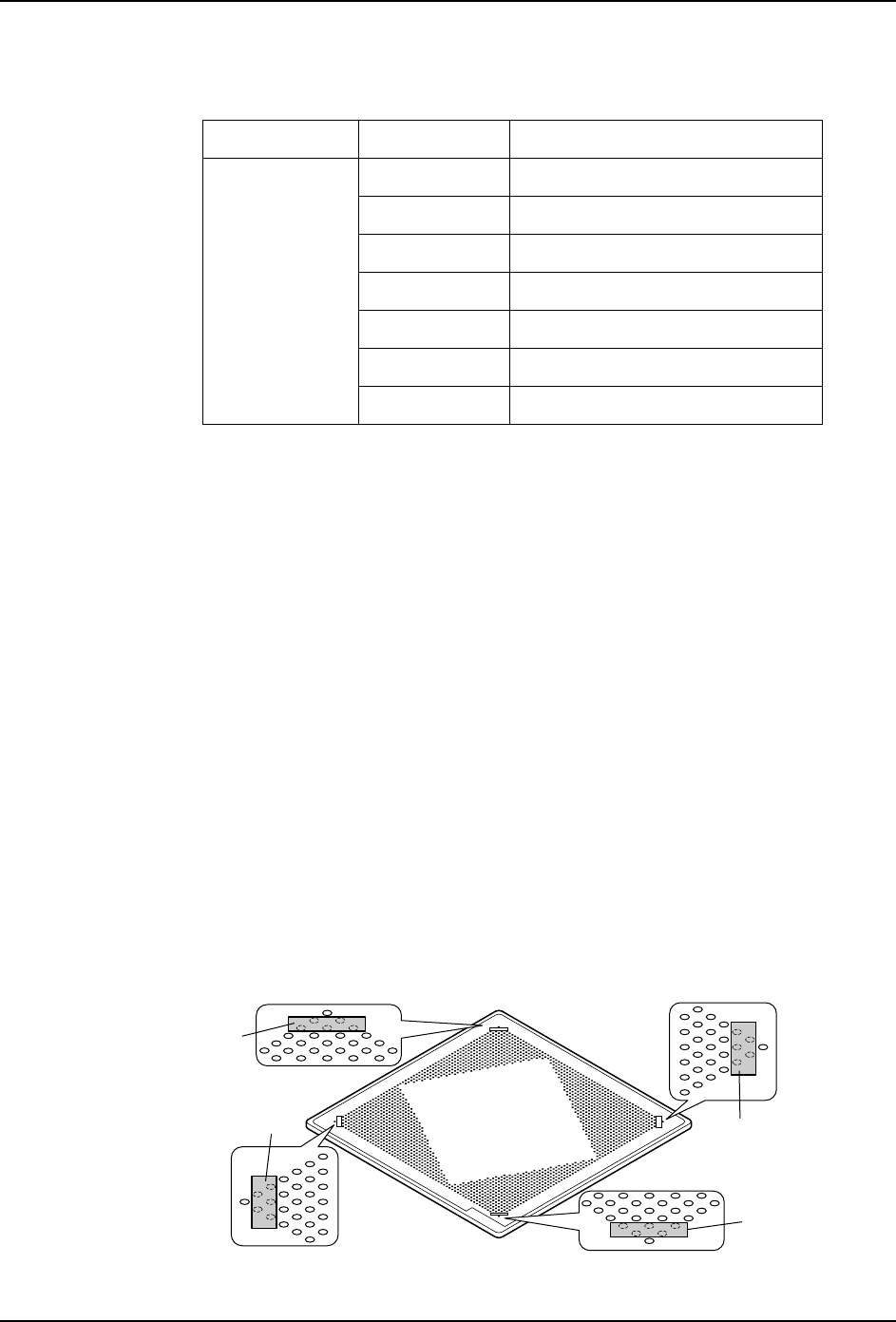

1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
搬运轨道种类 工作头种类 样品 Job
单双搬运轨道 H01 PAM_H01_7mmGlass_Shuffle_S.JOB
H02 PAM_H02_7mmGlass_Shuffle_S.JOB
H04 PAM_H04_7mmGlass_Shuffle_S.JOB
G04 PAM_G04_7mmGlass_Shuffle_S.JOB
OF PAM_OF_7mmGlass_Shuffle_S.JOB
H08 PAM_H08_1005_S.JOB
H12(S), H12HS PAM_H12S_1005_S.JOBB
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
QD029-26 9. 测定和调整
NXT 机械手册 415
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明种类）。从上向下空开 1 列覆盖住定位
点 4 列进行粘贴。空开 3 列后再贴以下 4 列。请注意在 4 角的定位点上不要贴双面粘纸。
粘帖粘纸的张数如下所示。
·测定 H01，OF 工作头时：5 张 测定 H02，H04，G04 工作头时：9 张
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 请将玻璃元件安装到治具板上。在 H01，OF 工作头上，己方的 1 列上安装 32 个。在 H02，
H04，G04 工作头上安装 64 个。
备注 )玻璃电路板的表面，请经常保持清洁的状态。
1;7%$66D
ঠ䴶㉬㒌
9. 测定和调整 QD029-26
416 NXT 机械手册
测定 H08，H12(S)，H12HS 时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸（约 50mm 宽，长 100mm 以上）粘贴。此时，请注意在右上
和左下角落的定位点上，不要粘贴双面粘纸。
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
NXTBAS190Sa
ᴎ఼䴶ࠡϔջ
ঠ䴶㉬㒌
㑺PP
PPҹϞ
㑺PP
㑺PP
