QD029-26 7. 消耗品的更换
NXT 机械手册 309

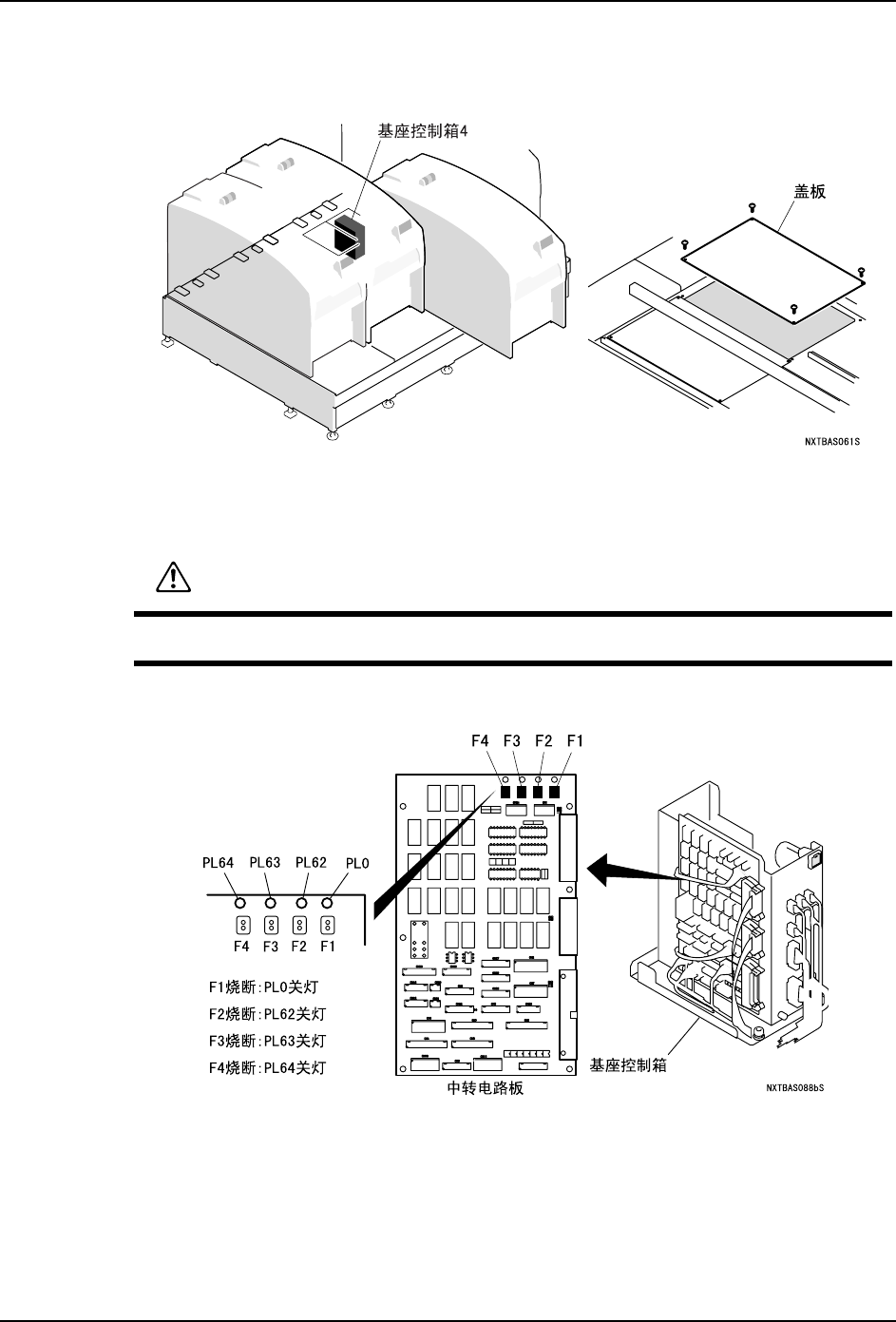

7.11.4 基座控制 I/F 电路板 4 (8M 基座 )
1. 拆下基座控制箱 4 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
7. 消耗品的更换 QD029-26
310 NXT 机械手册

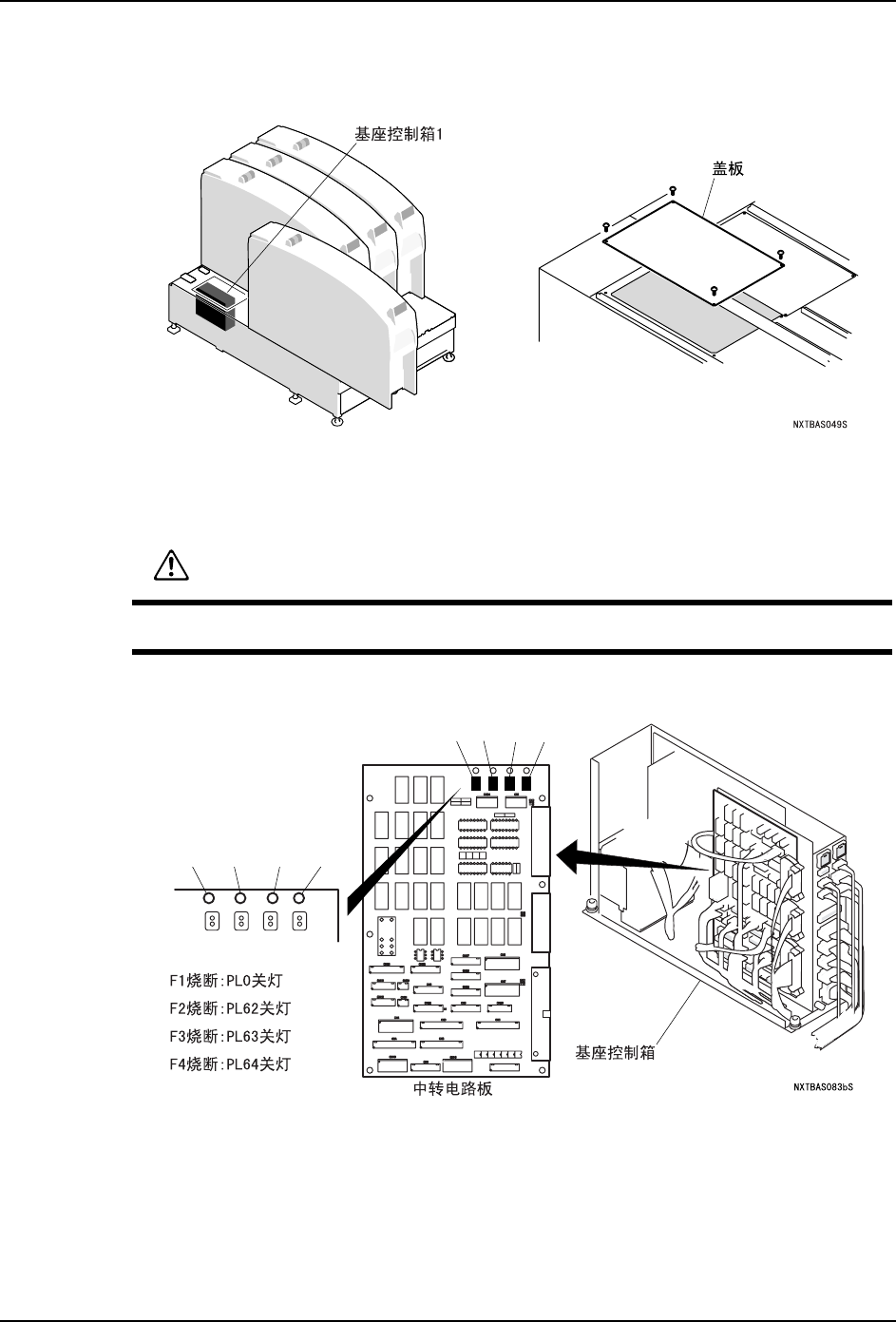

7.11.5 基座控制 I/F 电路板 1 (4M 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
F1F2F3F4
F1
PL0
PL62PL63
PL64
F2
F3
F4
QD029-26 7. 消耗品的更换
NXT 机械手册 311

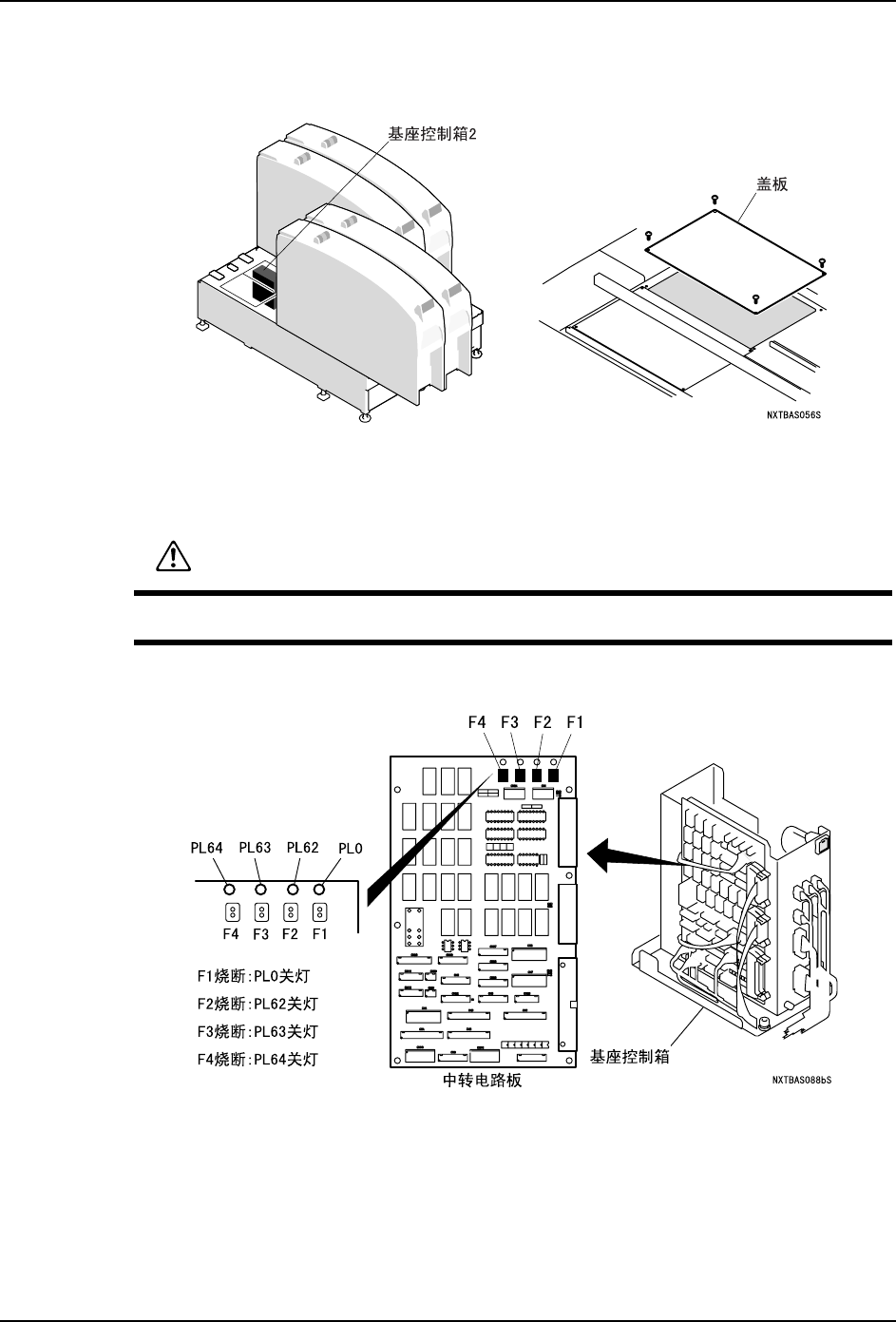

7.11.6 基座控制 I/F 电路板 2 (4M 基座 )
1. 拆下基座控制箱 2 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
