QD029-26 7. 消耗品的更换
NXT 机械手册 311
7.11.6 基座控制 I/F 电路板 2 (4M 基座 )
1. 拆下基座控制箱 2 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
7. 消耗品的更换 QD029-26
312 NXT 机械手册

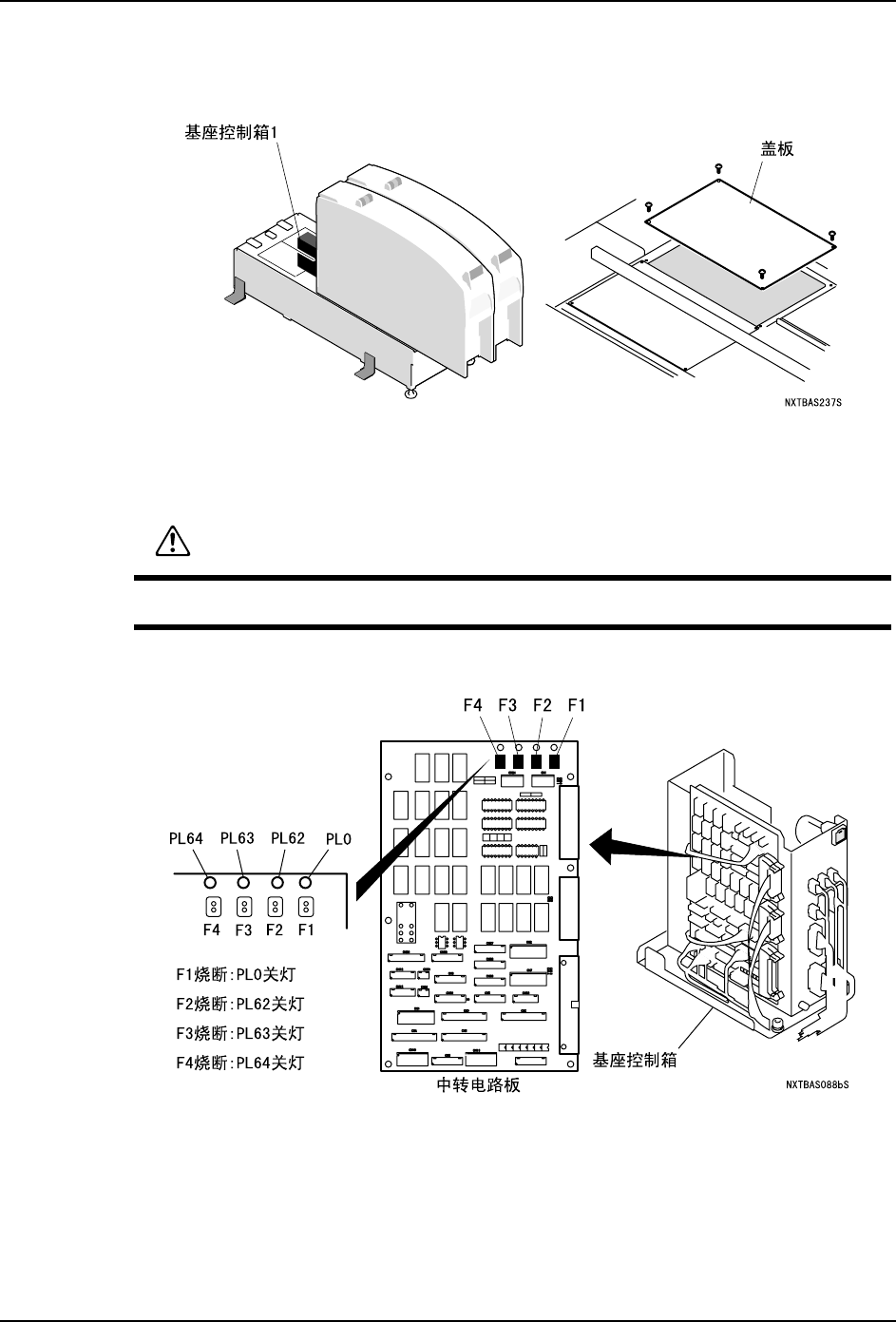

7.11.7 基座控制 I/F 电路板 1 (2M 基座 )
1. 拆下基座控制箱 1 上方的盖板。
2. 请把防静电腕带戴在手腕上。
3. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
4. 从基座控制箱的 I/F 电路板上拔下保险丝 (F1， F2， F3， F4) 进行更换。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
QD029-26 7. 消耗品的更换
NXT 机械手册 313

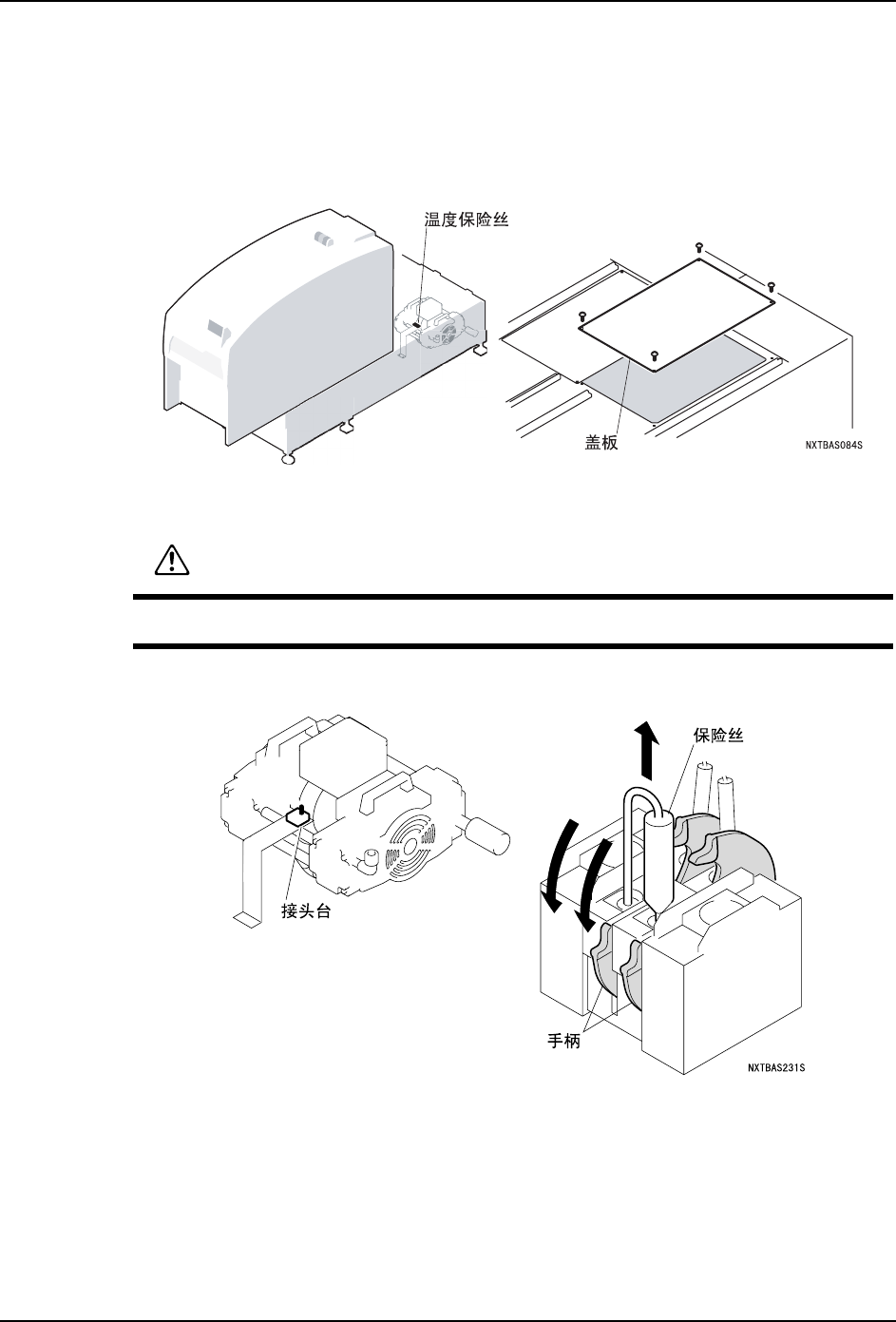

7.12 真空泵温度保险丝
更换温度保险丝时，有必要将 基座上右端的模组向前方拉出。
7.12.1 8M 基座 /4M 基座
1. 拆下真空泵上方的盖板。
2. 确认烧断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 请同时按下接头台的固定保险丝用的 2 个手柄。在此状态下拔下保险丝。
4. 安装时也请在同时按下 2 个手柄的状态下将保险丝安装到接头台上。返回手柄后保险丝
被固定。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
