8. 部件的更换 QD029-26 376 NXT 机械手册 8.12 基座 CPU 箱的更换 为了防止静电，请使用控 制电流用的内存电阻 ( 电阻值在 1M Ω以上 ) 的防静电腕带。碗带 的连接口 （EARTH BONDING POINT）设 置在基座的正面以及 背面。 8.12.1 必要工具 正十字螺丝刀、六角扳手套件 8.12.2 准备操作 1. 请记录关于网络的以下设定。这些可以在手动模式的 「信息指令」上确认。详细请参考 「…
QD029-26 8. 部件的更换
NXT 机械手册 375
3. 请将防静电腕带戴在手腕上。

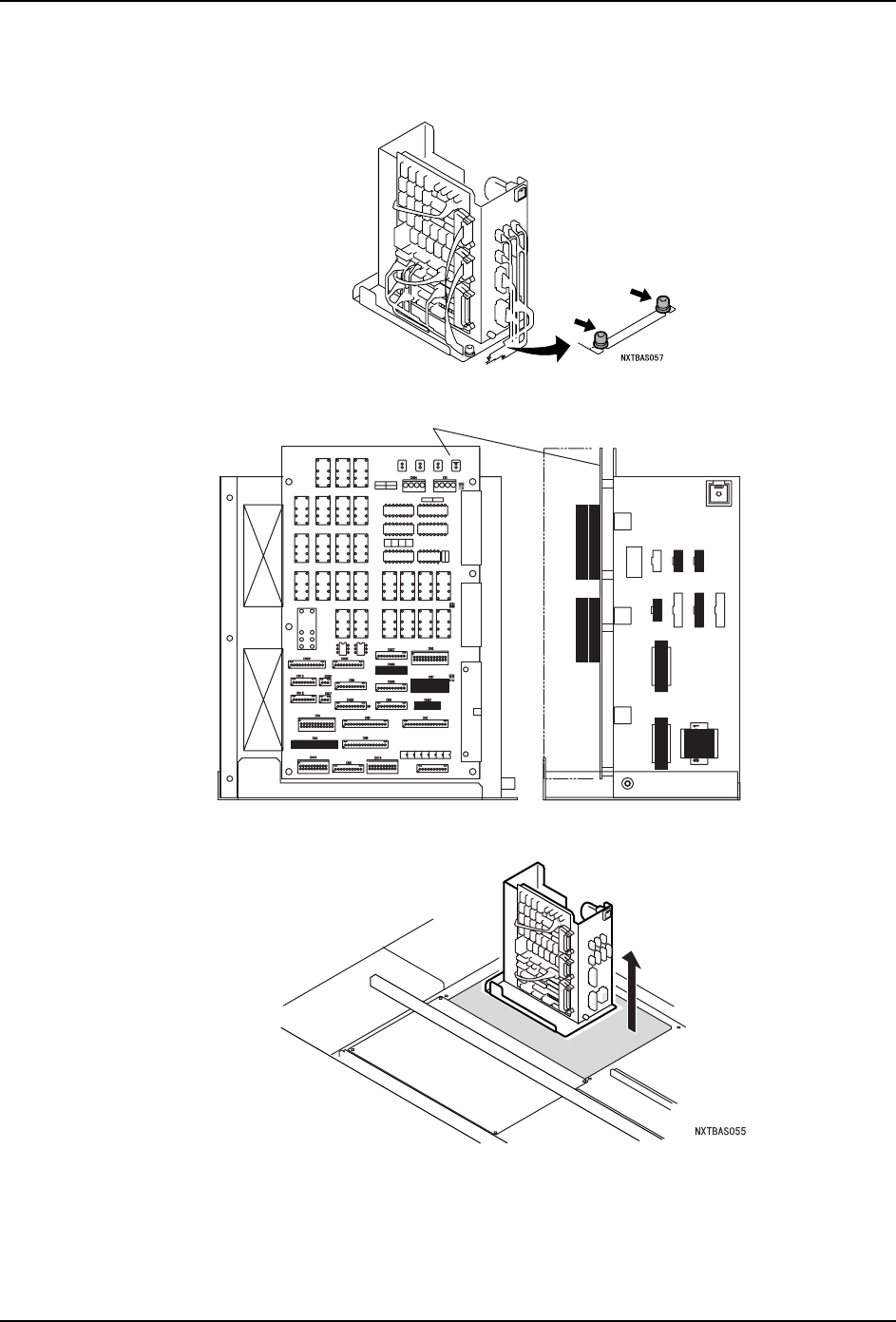

4. 拆除固定控制箱的螺栓 (2 根 )。
5. 拆除■所显示部分的插头。
6. 从基座中取出控制箱。
7. 以拆除新的控制箱的相反的步骤安装模组主体。
1;7%$66D
Ё䕀⬉䏃ᵓ
8. 部件的更换 QD029-26
376 NXT 机械手册
8.12 基座 CPU 箱的更换
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1M Ω以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
8.12.1 必要工具
正十字螺丝刀、六角扳手套件
8.12.2 准备操作
1. 请记录关于网络的以下设定。这些可以在手动模式的 「信息指令」上确认。详细请参考
「NXT II 系统」的 「手动模式指令」章节的 「信息指令」。
·IP address ·Subnet mask ·Default gateway
·此外还有 DNS 服务器和主电脑名等
2. 更换在 CPU 箱内的内存卡时，请确认在您手头有记录了矩阵数据，料站倾斜数据，修正
值文件的软盘。使用修正值文件。这个软盘附加在机器中。
警告
在进行更换操作时，请务必在切断电源后进行。
在进行更换模组伺服箱的操作时，请注意使其他的操作者不要进行插入模组的操作。
有手指被夹住而切断的危险。
注意
连接电缆的插接，请握住插头不要拉电缆。
取出伺服箱时，请注意不要强行拉出电缆。
在连接插头时，请确认插头名称注意不要错误。
安装伺服箱时，请注意不要夹住电缆。
在携带静电的状态下继续操作时，有可能使 CPU 箱内的电子元件破坏。
QD029-26 8. 部件的更换
NXT 机械手册 377
8.12.3 8M 基座的时候
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，取下盖板。
3. 拆除固定轨道的螺丝 (2 根 )，在不影响取出 CPU 箱的情况下弯曲轨道。
4. 请将防静电腕带戴在手腕上。
5. 拆除固定 CPU 箱的螺栓 （2 根）。
