6. 预防保养 QD029-26
196 NXT 机械手册

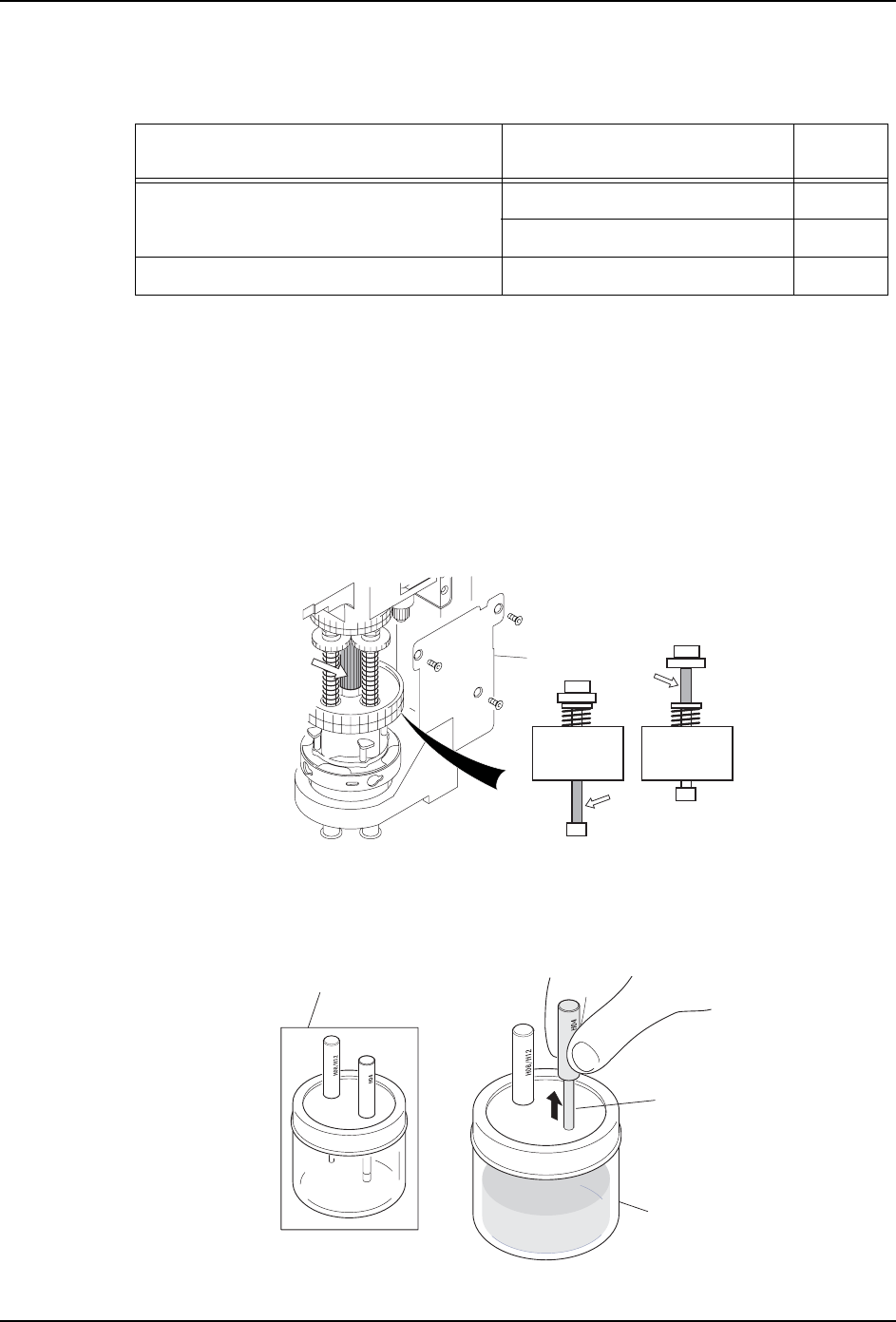

6.5.8 注油筒和注油筒内的 O 型圈的加油
〈H04 工作头〉
1. 拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 用沾有 Biral T&D 的清洁布，一边将注油筒 (1) 周围的污垢檫去，一边薄薄地涂一层润
滑油。
4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。
5. 用沾有 Biral T&D 的清洁布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
6. 用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
7. 将 MDV235-ZB 薄薄地涂在注油筒内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油 , 将涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H04 专用的注油棒。
润滑油 加油处 加油量
（cc）
Biral T&D （Sugai Chemical Industry） （1）注油筒 0.069
（2）Q 轴齿轮 ( 下部注油筒侧 ) 0.124
MDV235-ZB （黑田精工） （3）注油筒内 O 型圈 -
NXTPHD022Sb
(1)
(1)
Ⲫᵓ
(2)
$$5
1;73+'6D
ᆚᇕ⫊
⊼⊍ㄦݙ⍺⒥⊍⍖ᭋ⫼⊏
⊼⊍Ầ㧔+⫼
QD029-26 6. 预防保养
NXT 机械手册 197

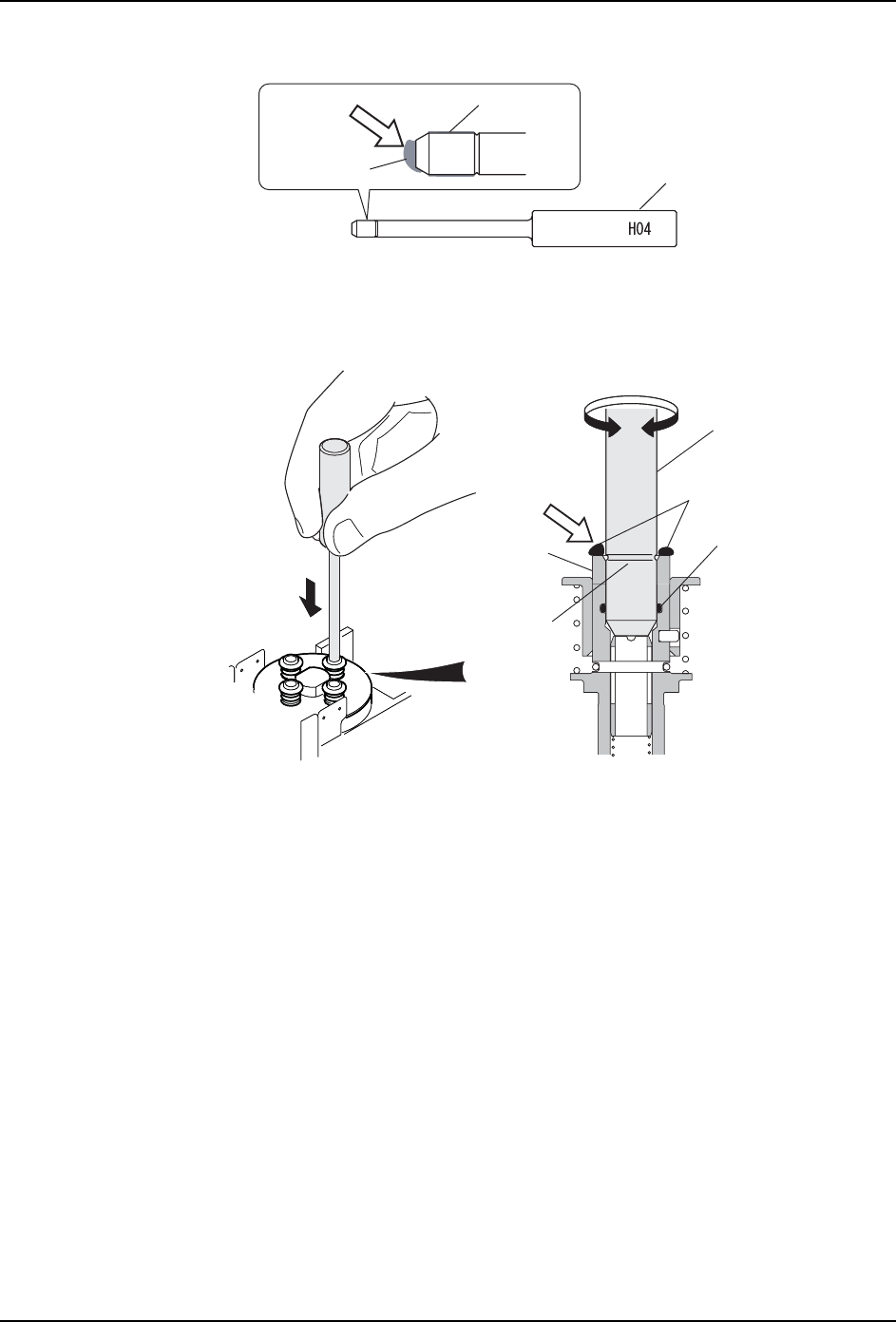

c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在注油筒内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转使
润滑油均匀地涂敷在 O 型圈上。
备注 )在注油筒的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个注油筒内涂敷。
01MEC-0011Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
1;73+'6E
2ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
⊼⊍ㄦ
ῑ
᪺এ
6. 预防保养 QD029-26
198 NXT 机械手册

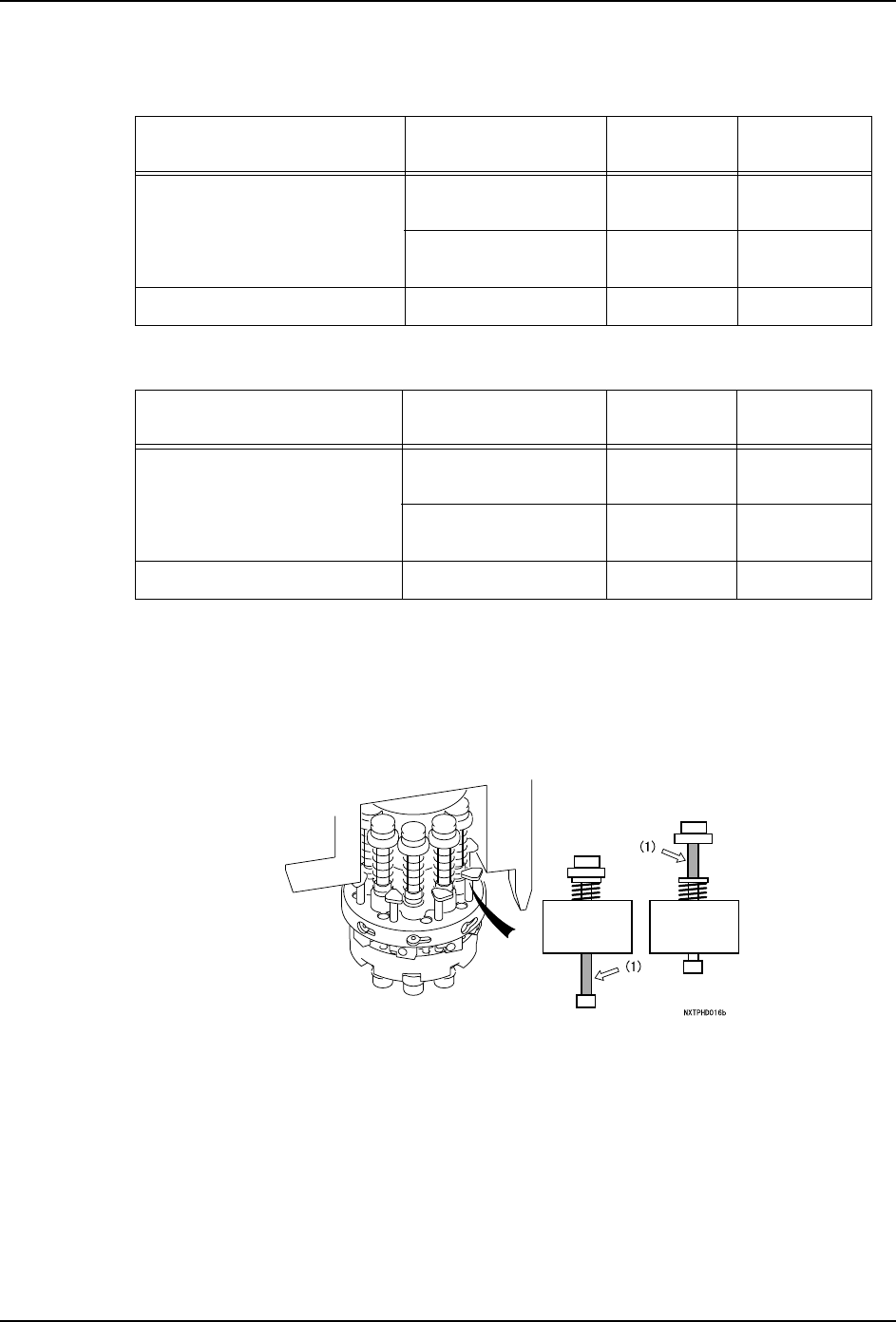

〈H08/H12(S)/H12HS 工作头〉
H08 工作头
H12(S)/H12HS 工作头
1. 拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
2. 请拆除贴装工作头的侧盖板。
3. 用沾有 Biral T&D 的布，一边将注油筒 (1) 周围的污垢檫去，一边薄薄地涂一层润滑油。
4. 将注油筒 (1) 上下移动，不浪费润滑油进行涂敷。
5. 用沾有 Biral T&D 的布，薄薄地涂在Q轴(2)的齿轮面上。
6. H12HS 工作头的时候，也请对各个注油筒 (2) 的齿轮涂敷 Biral T&D。
润滑油 加油处 加油量标准
（1 处）
加油量
（cc）
Biral T&D
（Sugai Chemical Industry）
(1) 注油筒 喷射器
1喷射
0.033
(2) Q 轴齿轮
( 下部注油筒侧 )
喷射器
1喷射
0.272
MDV235-ZB （黑田精工） (3) 注油筒内 O 型圈 涂敷用治具 -
润滑油 加油处 加油量标准
（1 处）
加油量
（cc）
Biral T&D
（Sugai Chemical Industry）
(1) 注油筒 喷射器
1喷射
0.03
(2) Q 轴齿轮 , 注油
筒齿轮 <H12HS>
喷射器
1喷射
0.336,
0.02<H12HS>
MDV235-ZB （黑田精工） (3) 注油筒内 O 型圈 涂敷用治具 -
