7. 消耗品的更换 QD029-26 284 NXT 机械手册 c. 单击 「将模组松开」 。 d. 拉出模组。 2. 主 电源开关 OFF 后，将 CPU 箱 从模组中取出。 （请 参考 " 8.7 模组 CPU 箱 的更换 "。 ） 3. 作为防止静电的对策 , 请将控制电源用的内存电阻 ( 电阻值 :1M Ω以上 ) 的防静电腕带 戴在手腕上。碗 带的连接口 （EART H BONDING POINT）设置 在…
QD029-26 7. 消耗品的更换
NXT 机械手册 283
7.6.4 电池的更换方法
1. 拉出模组。
NXT V4.03 以前的时候，请用手动将模组拉出 （参考 " 5.1 模组的拉出 / 插入 "）
NXT V4.10 以后的时候，使用附加软件，可以将模组松开。请按照以下的步骤进行。
a. 启动附加软件。选择对象的模组，单击 「固有值管理」。

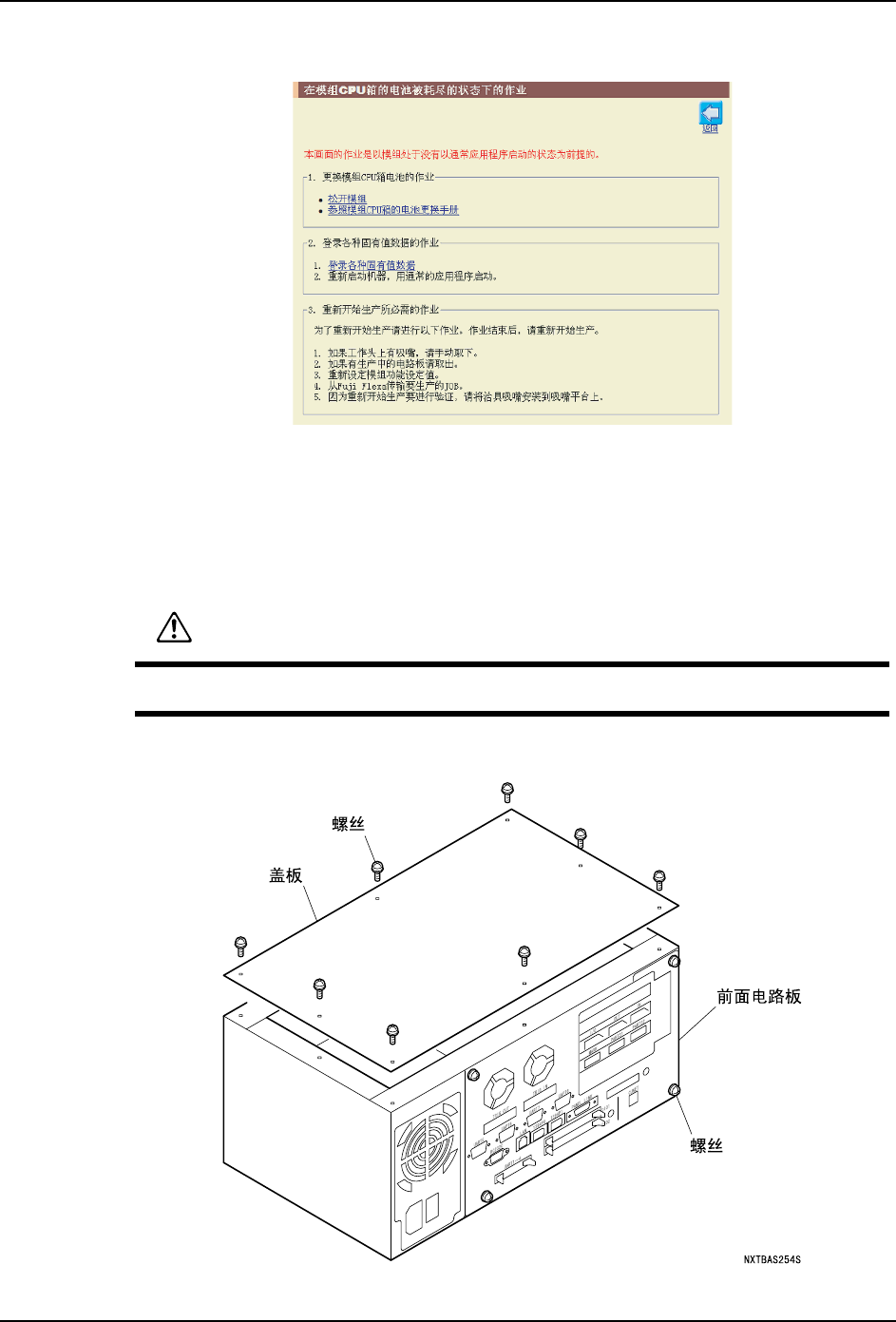

b. 单击 「模组 CPU 箱的电池切断状态下的操作」。
注意
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必要重
新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
0(&6
0(&6
⾡᭄᳝ؐⱘ䞡ᮄⱏᔩϮ
g㒘&38ㆅⱘ⬉∴ߛᮁⱘ⢊ᗕϟⱘ᪡
g㒘&38ㆅⱘ⬉∴ߛᮁᯊџࠡᤶϮ
QD029-26 7. 消耗品的更换
NXT 机械手册 285

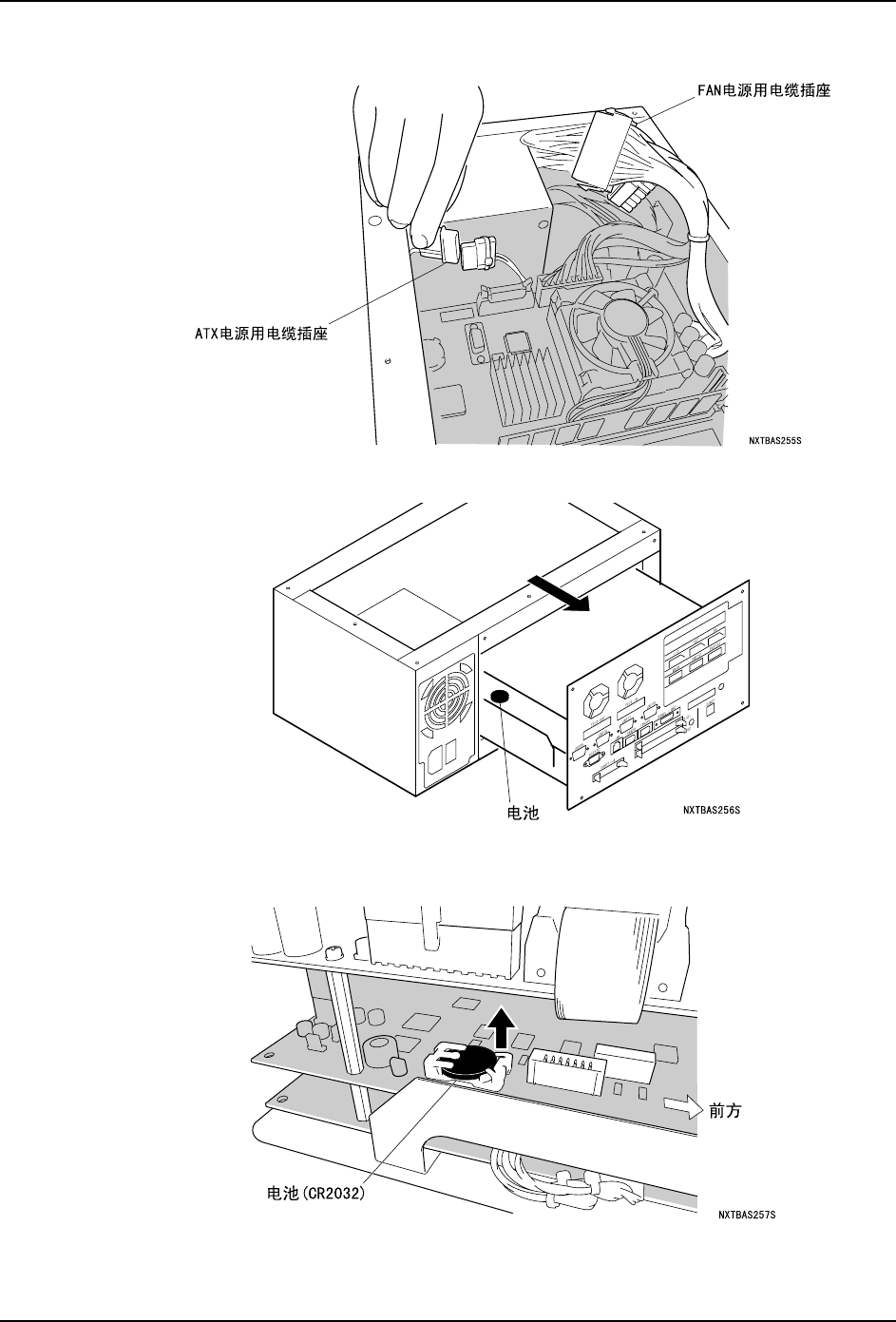

5. 请拆除 ATX 电源用、FAN 电源用电缆的接插头。
6. 请将电路板料盘拉出到可以更换电池的位置为止。
7. 请更换电池。将电池的前方抬起后从电池套上拆下。安装的时候，请从后方安装并向下
压入。
8. 电池更换后，按照与拆除相反的顺序安装 CPU 箱并将其安装到模组上。
