9. 测定和调整 QD029-26 416 NXT 机械手册 测定 H08，H12(S)，H12HS 时 1. 请将与 4 角的定位 点相邻的 2 列的定位 点用粘纸覆盖住。这是为了防止错 误读取在 4 角 的定位点。覆盖的粘纸请贴在玻 璃电路板的定位点印刷面。 2. 请将玻璃电路板的定位点印刷面向上安装 在治具板上用 4 个螺丝固定。 3. 请 在玻璃电路板上用双 面粘纸 （约 50mm 宽， 长 100mm 以上） 粘贴。 此时， …
QD029-26 9. 测定和调整
NXT 机械手册 415

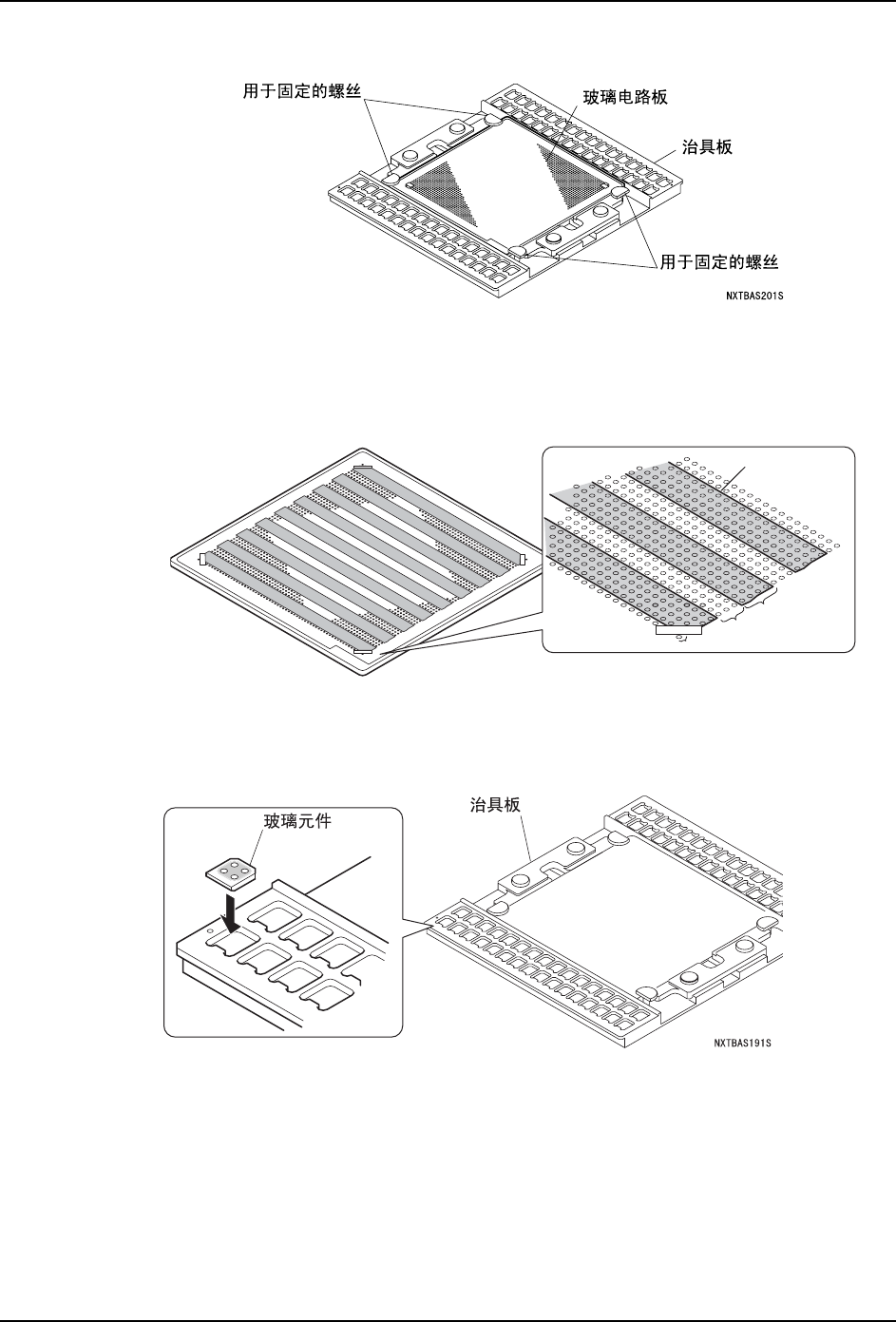

2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上贴双面粘纸 （10mm 宽，半透明种类）。从上向下空开 1 列覆盖住定位
点 4 列进行粘贴。空开 3 列后再贴以下 4 列。请注意在 4 角的定位点上不要贴双面粘纸。
粘帖粘纸的张数如下所示。
·测定 H01，OF 工作头时：5 张 测定 H02，H04，G04 工作头时：9 张
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 请将玻璃元件安装到治具板上。在 H01，OF 工作头上，己方的 1 列上安装 32 个。在 H02，
H04，G04 工作头上安装 64 个。
备注 )玻璃电路板的表面，请经常保持清洁的状态。
1;7%$66D
ঠ䴶㉬㒌
9. 测定和调整 QD029-26
416 NXT 机械手册
测定 H08，H12(S)，H12HS 时
1. 请将与 4 角的定位点相邻的 2 列的定位点用粘纸覆盖住。这是为了防止错误读取在 4 角
的定位点。覆盖的粘纸请贴在玻璃电路板的定位点印刷面。
2. 请将玻璃电路板的定位点印刷面向上安装在治具板上用 4 个螺丝固定。
3. 请在玻璃电路板上用双面粘纸（约 50mm 宽，长 100mm 以上）粘贴。此时，请注意在右上
和左下角落的定位点上，不要粘贴双面粘纸。
备注 )请确认在玻璃电路板和双面粘纸之间是否有气泡和异物。
4. 将 1005 白色元件安装在 8mm 供料器上，将送料间距对准 2mm。请将这个供料器安装在执
行 PAM 的模组的料站上。
NXTBAS188Sa
㉬㒌
㉬㒌
㉬㒌
㉬㒌
NXTBAS190Sa
ᴎ఼䴶ࠡϔջ
ঠ䴶㉬㒌
㑺PP
PPҹϞ
㑺PP
㑺PP
QD029-26 9. 测定和调整
NXT 机械手册 417

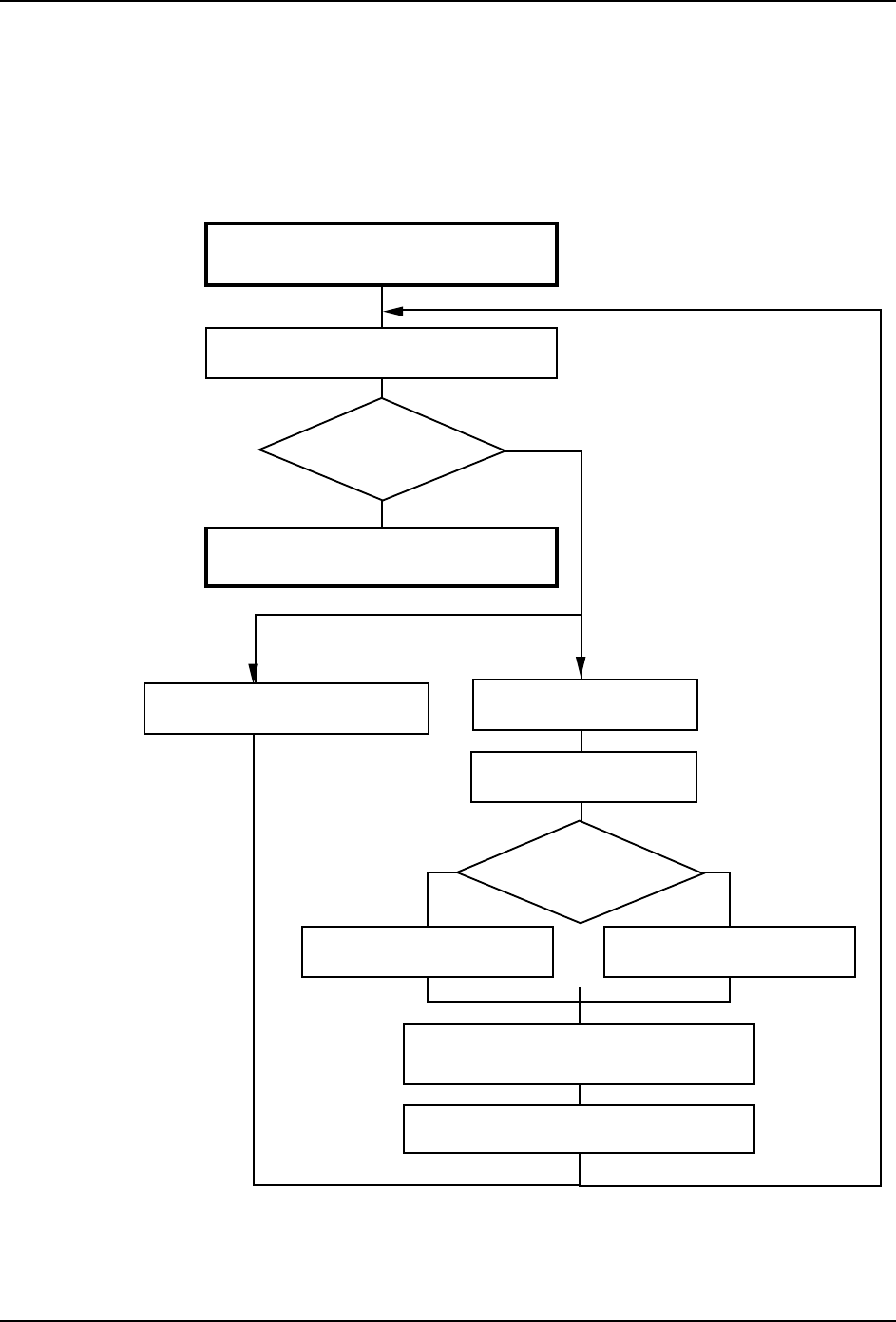

9.1.5 PAM 操作流程
PAM 测定按各个工作头执行。
PAM 测定时，清除模组的精度校正数据，请在执行精度校正的重新测定后进行 PAM。
在确认已经进行了 PAM 找出精度的机器的精度时，请不要删除相应的工作头的最终的修正值
文件进行 PAM。只有在贴装精度不是很好的情况下，才删除最终修正值文件执行 PAM。
䆒ᅮЎ3$0ᓣ
䖯㸠3$0⌟ᅮ
㒧ᵰᰃ৺2.
"
<HV
1R
㧔䞡ᮄ䖯㸠3$0⌟ᅮ㧕
পᕫ㸹ℷؐ᭛ӊ
䗝ᢽࡼ߯ᓎᣛҸˈ
পᕫ⌟ᅮ㒧ᵰ᭄
䖤ㅫ⌟ᅮ㒧ᵰ᭄
3$0⌟ᅮᰃ
"
佪 Ѡҹৢ
⫼
ޟᬒܹϔञ᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
⫼ޟᬒܹܼ䚼᭛ӊޠˈ䕧ߎ
㸹ℷؐ᭛ӊ
㾷䰸3$0ᓣ
䕧ߎѠ䖯ࠊ᭛ӊ᭛ᴀ᭛ӊ
ᇚѠ䖯ࠊ᭛ӊӴ䗕ǃডࠄᴎ఼Ϟ
1;73$06
㧔ࡼ߯ᓎׂℷؐ᭛ӊᯊ㧕
㧔ㅔᯧ߯ᓎׂℷؐ᭛ӊᯊ㧕
䗝ᢽㅔᯧ߯ᓎᣛҸˈ
ᡞׂℷؐ᭛ӊডࠄᴎ఼Ϟ
