NXT 机械手册.pdf - 第240页

6. 预防保养 QD029-26 220 NXT 机械手册 6.7.6 料盘单元 -M 的清扫 1. 拆 除料盘单元 -M。 （详 细请参考 " 5.10 料盘单 元 -M 的安装 / 拆除 "。 ) 2. 请用清洁的布擦拭往复臂皮带和料盘箱皮 带的表面。 ᭭ⲬㆅⲂᏺ ᕔ໡㞖Ⲃᏺ 1;70786

100%1 / 463
QD029-26 6. 预防保养
NXT 机械手册 219
8. 请分解空心轴 Assy。
9. 使用气枪除去粘付在空心轴 Assy 内部和弹簧上的异物。不能用气枪除去污垢，请用干布
擦去。
10.清扫后组装分解的空心轴 Assy。此时，请在 O 型圈和弹簧上轻轻地涂抹润滑油。组装后
请确认装有真空垫的轴是否可以顺畅地活动。
11.请与拆除顺序相反安装空心轴 Assy 到 H01 工作头上。
1;73+'6
Ⲫᐑ
ᔍㇻ
2ൟ೜
ⳳぎൿ
ぎᖗ䕈$VV\
1;73+'6
ᔍㇻ
ぎᖗ䕈$VV\
䕈
NXTPHD115Sb
Ⲫᐑ
ᔍㇻ
2ൟ೜
ⳳぎൿ
ぎᖗ䕈$VV\
Փ⫼⍺⒥⊍ĩ0'9=%咥⬄㊒Ꮉ
ᬱ݀ৌൟোĩ..
6. 预防保养 QD029-26
220 NXT 机械手册
6.7.6 料盘单元 -M 的清扫
1. 拆除料盘单元 -M。（详细请参考 " 5.10 料盘单元 -M 的安装 / 拆除 "。)
2. 请用清洁的布擦拭往复臂皮带和料盘箱皮带的表面。
᭭ⲬㆅⲂᏺ
ᕔ໡㞖Ⲃᏺ
1;70786
QD029-26 6. 预防保养
NXT 机械手册 221
6.8 每年 (8000 小时 ) 的操作
请进行以下的清扫、加油。

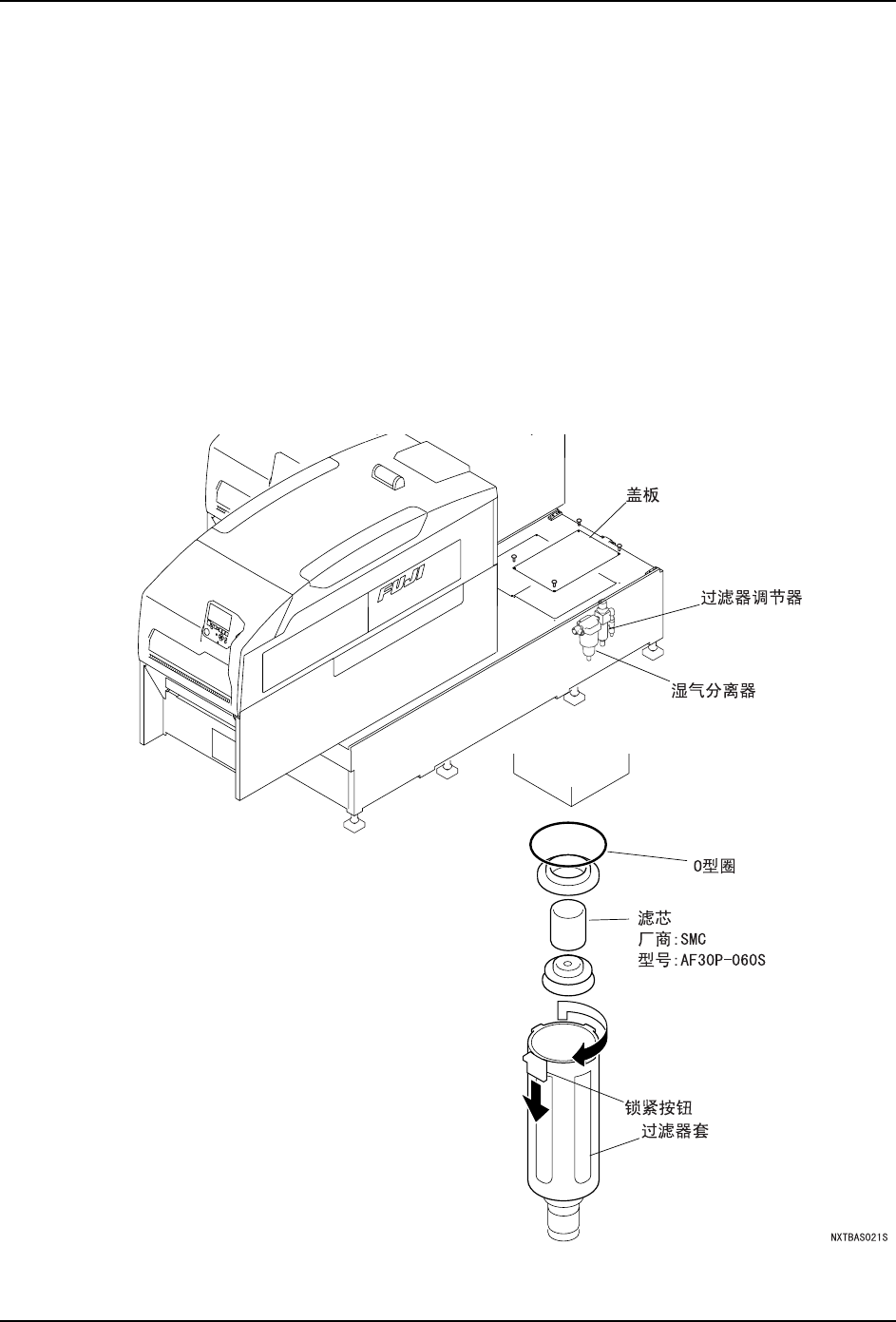

6.8.1 空气调节器 ( 基座内部 ) 的清扫
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 将主电源开关 OFF。
3. 取下基座上的盖板。
4. 关闭气源接入处的外部气源，此时配管内气压降低。
5. 按下锁紧按扭的同时，转动过滤器套并取下。
6. 用中性洗涤剂清洗过滤器套。
7. 使用压缩空气吹气清扫滤芯，污垢严重时，请更换新的部品。
