QD029-26 6. 预防保养
NXT 机械手册 255

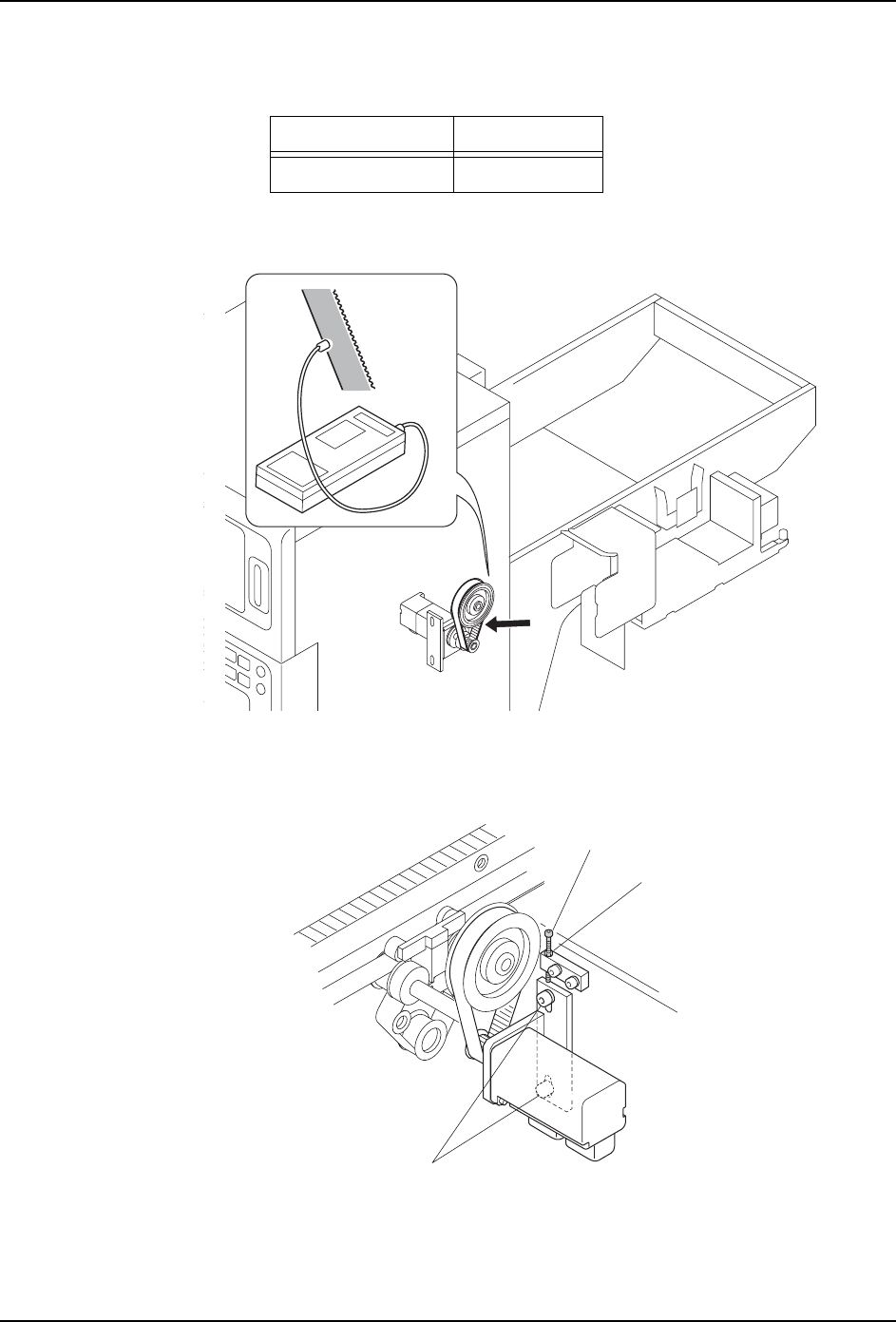

〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请调整皮带张力。请拧松马达的固定螺栓后旋转调整螺栓进行
调整。
皮带张力 规定值 （Hz）
TY 轴 （往复臂） 344 ～ 379
01MEC-0233b
Tray unit-LT
01MEC-0234S
Tray unit-LT
䇗ᭈ㶎ᷧ
䫕ᅮ㶎↡
ᅮ㶎ᷧ
6. 预防保养 QD029-26
256 NXT 机械手册

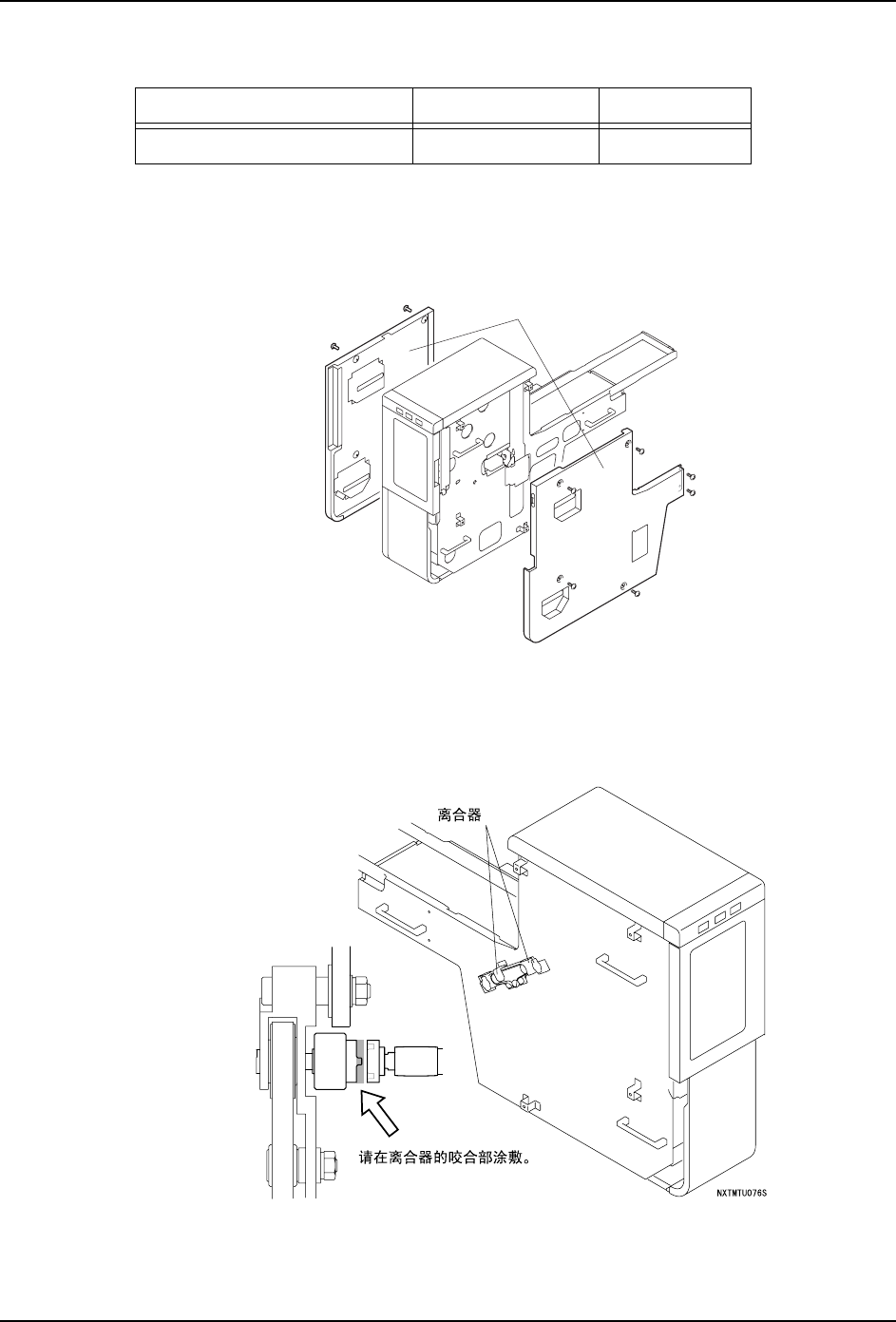

6.9.20 料盘单元 -M 的 TY 轴离合器的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.10 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。
3. 用清洁的布，擦去 TY 轴离合器的污垢。
4. 取 0.06cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对 TY 轴离合器的咬合部位均匀的涂敷润滑油。
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 安装料盘单元 -M 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TY 轴离合器 0.06
01MEC-0425Sa
Ⲫ㔽
QD029-26 6. 预防保养
NXT 机械手册 257

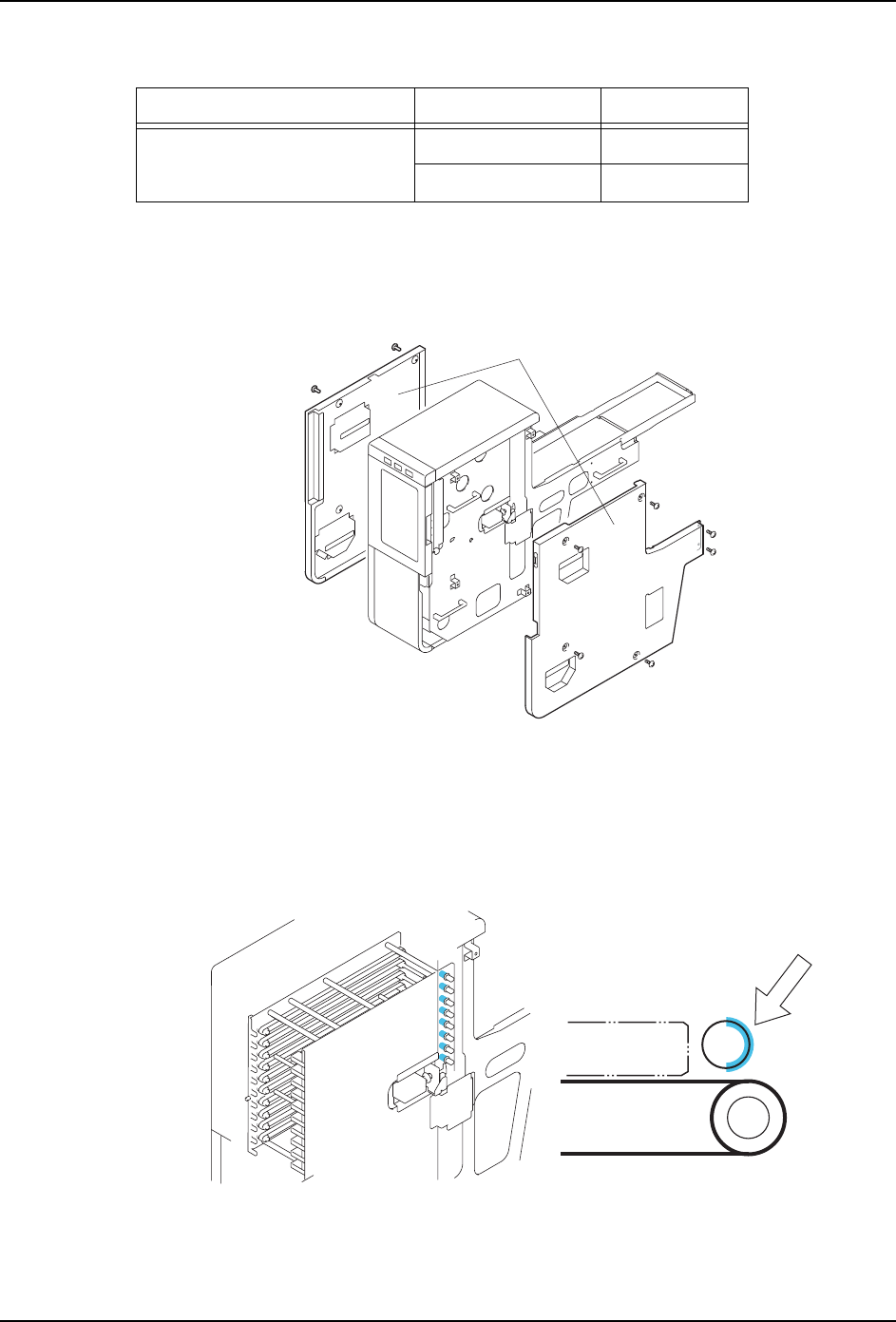

6.9.21 料盘单元 -M 的料盘定位销的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 将料盘单元 -M 从模组上拆下来。( 详细请参考 " 5.10 料盘单元 -M 的安装 / 拆除 ")
2. 拆除料盘单元 -M 的盖罩。
定位销 （10 处）的加油
3. 用清洁的布，擦去定位销的污垢。
4. 取 0.115cc 的 Daphne Exponex No.2 到毛刷上。
5. 请对定位销 （不接触料盘的一侧）用毛刷均匀地涂敷润滑油。
6. 用清洁的布，擦去渗出的多余的润滑油。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘定位销 0.115
料盘定位销驱动轴 0.375
01MEC-0425Sa
Ⲫ㔽
᭭ⲬㆅⲂᏺ
᭭Ⲭ
䇋㭘㭘ഄϡ㾺᭭Ⲭⱘϔջ
䖯㸠⍖ᭋDŽ
