8. 部件的更换 QD029-26 388 NXT 机械手册 3. 取下连接在 DC 电源上的插座。 4. 拆下螺丝 (4 根 )，从托架基座上拆除 DC 电源并更换。
QD029-26 8. 部件的更换
NXT 机械手册 387
8.14 料站托架 DC 电源的更换
更换料站托架 DC 电源时，请预先拆除料站托架。
8.14.1 必要工具
正十字螺丝刀、六角扳手套件
8.14.2 M3(S) 模组的时候
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，从托架基座上拆下 DC 电源盖罩。
警告
在进行更换操作时，请务必在切断电源后进行。
注意
连接电缆的插接，请握住插头不要拉电缆。
在连接插头时，请确认插头名称注意不要错误。
8. 部件的更换 QD029-26
388 NXT 机械手册

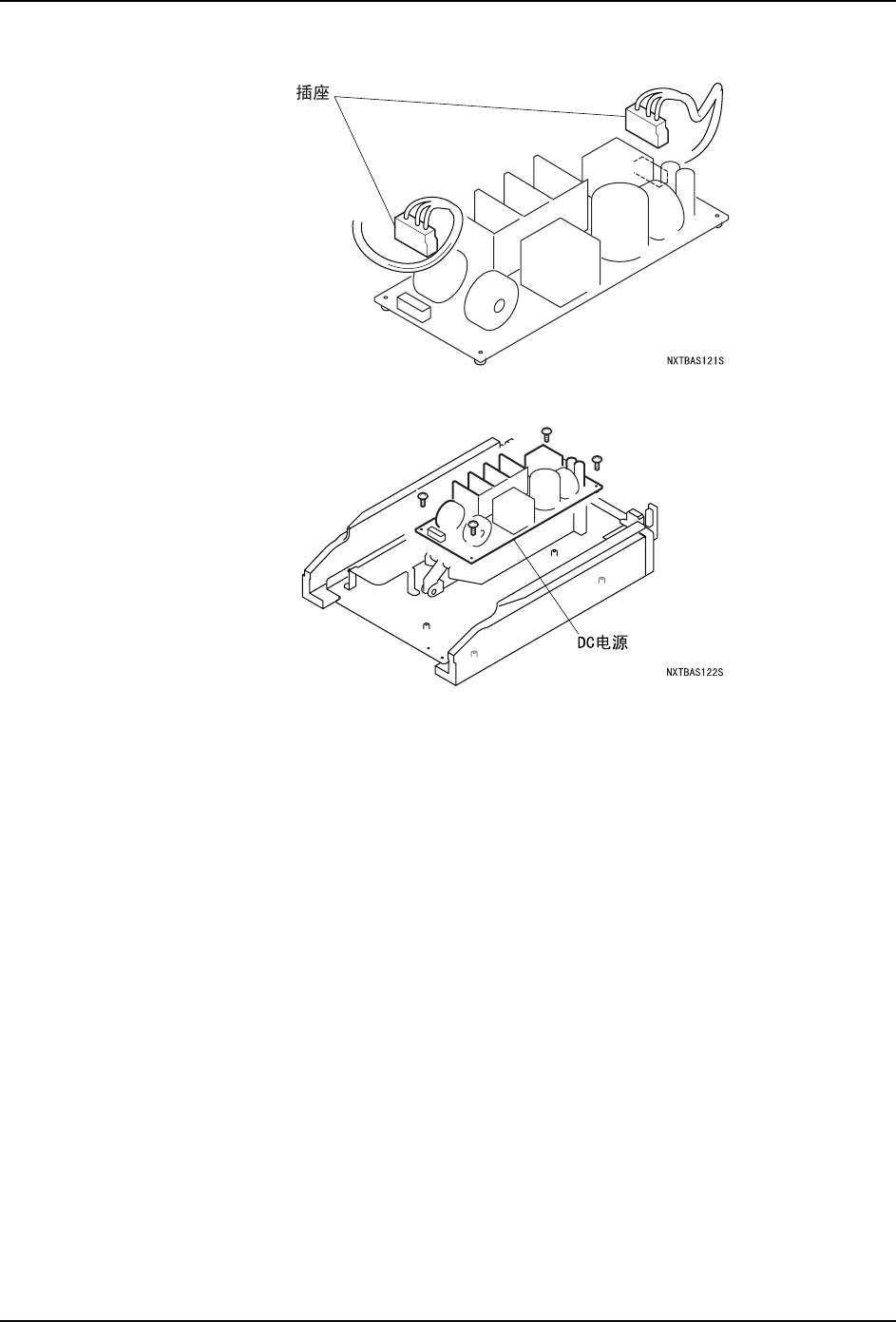

3. 取下连接在 DC 电源上的插座。
4. 拆下螺丝 (4 根 )，从托架基座上拆除 DC 电源并更换。
QD029-26 8. 部件的更换
NXT 机械手册 389

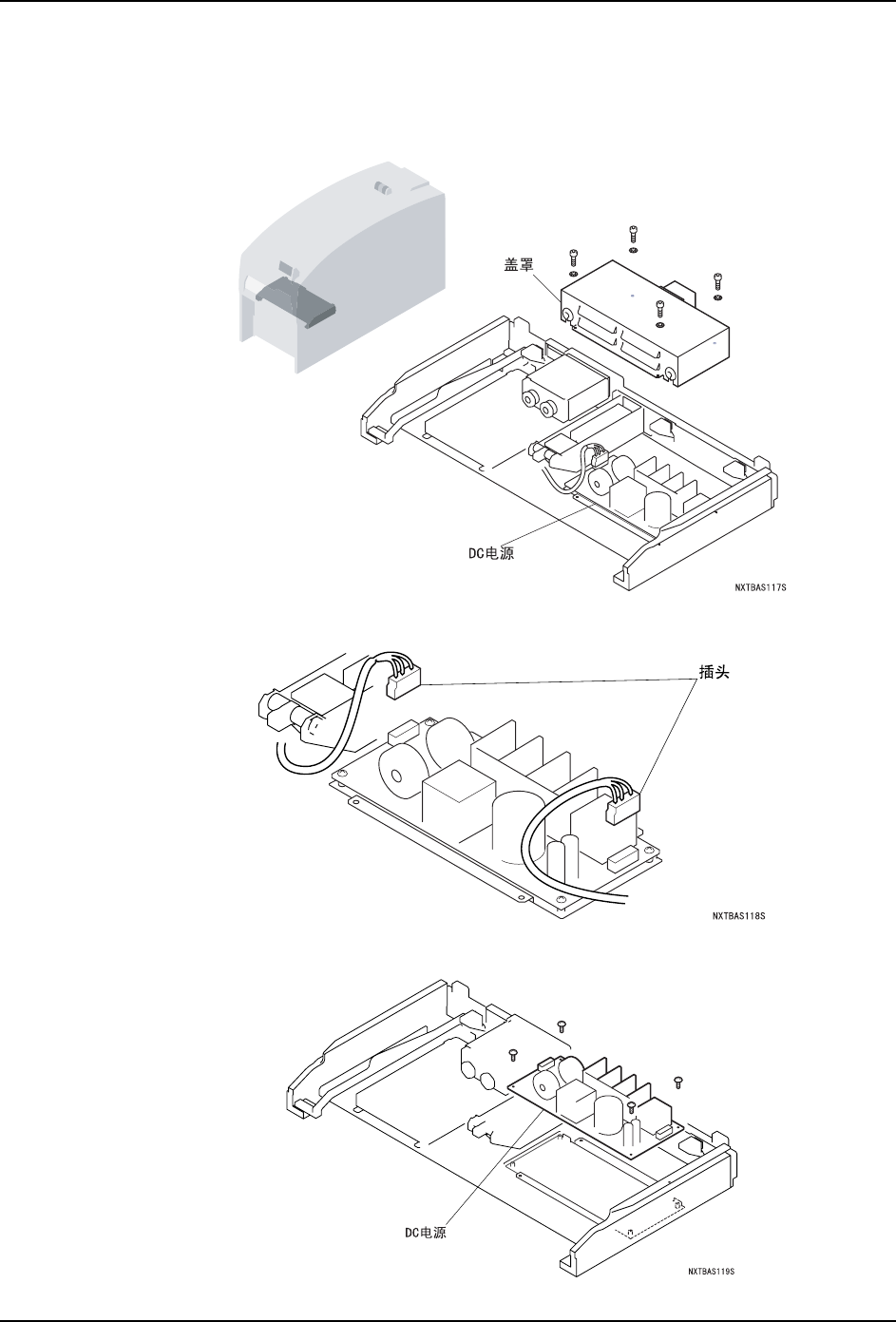

8.14.3 M6(S) 模组的时候
1. 将主电源开关 OFF。
2. 拆下螺丝 (4 根 )，从托架基座上拆下 DC 电源盖罩。
3. 取下连接在 DC 电源上的插座。
4. 拆下螺丝 (4 根 )，从托架基座上拆除 DC 电源并更换。
