8. 部件的更换 QD029-26 344 NXT 机械手册注意 )请绝对不要松动相机单元的螺栓和定位螺栓。( 请参考下图 ) 5. 拆下灯具单元的连接线插座。 6. 拧松螺栓 (4 根 )，拆下灯具单元。

QD029-26 8. 部件的更换

NXT 机械手册 343

8.2 定位相机的更换

相机盖罩，灯具，变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部

件的进行更换。

8.2.1 必要工具

六角扳手一套，M5.5 扳手。

8.2.2 操作时间

旧灯具 / 相机单元的拆除→新单元安装为止约十分钟。

8.2.3 更换方法

1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）

2. 将主电源开关 OFF。

3. 将相机后部的插座拆下。

4. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。

警告

在更换元件相机前，务必切断机器主电源。

8. 部件的更换 QD029-26

344 NXT 机械手册

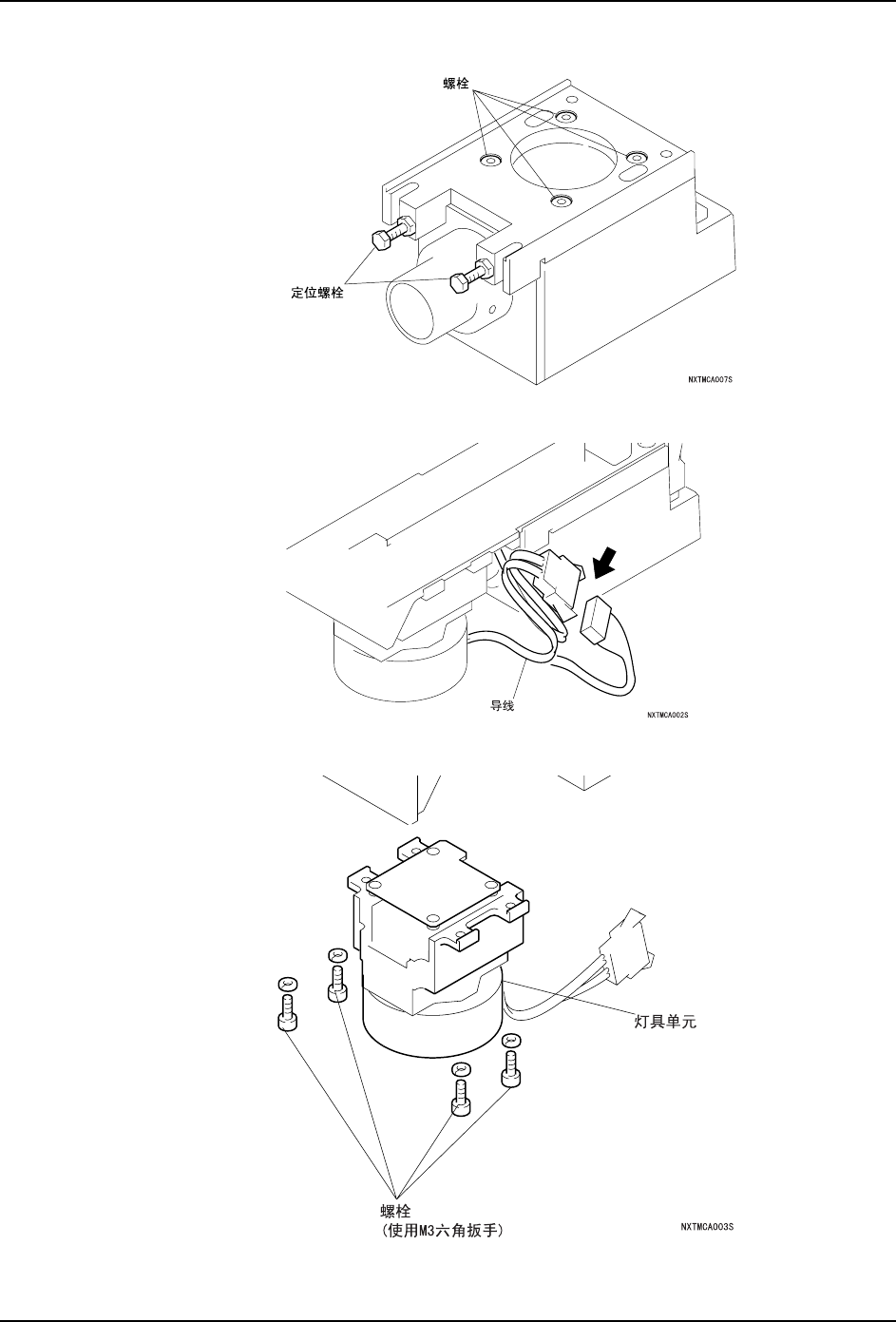

注意 )请绝对不要松动相机单元的螺栓和定位螺栓。( 请参考下图 )

5. 拆下灯具单元的连接线插座。

6. 拧松螺栓 (4 根 )，拆下灯具单元。

QD029-26 8. 部件的更换

NXT 机械手册 345

7. 按照与拆下时相反的顺序安装新的单元。

注意 )请在相机单元的前端装有的定位栓碰到灯具单元为止，向前滑动后固定相机单元。

8. 将主电源开关 ON 后接通模组的电源。

9. 插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
