QD029-26 8. 部件的更换 NXT 机械手册 395 6. 拆下螺丝 (4 根 )，将搬运轨道控制箱从固定外壳上拆除并 更换。 1;7%$66D ᨀ䖤 䔼 䘧 ࠊㆅⲪ㔽 ऩ ᨀ䖤 䔼 䘧 ! ࡉࠤ࠶࠻ ঠ ᨀ䖤 䔼 䘧 ! ᨀ䖤 䔼 䘧 ࠊㆅ ᅮ 1;7%$66D 1;7%$66D ᨀ䖤 䔼 䘧 ࠊㆅ ऩ ᨀ䖤 䔼 䘧 !
8. 部件的更换 QD029-26
394 NXT 机械手册

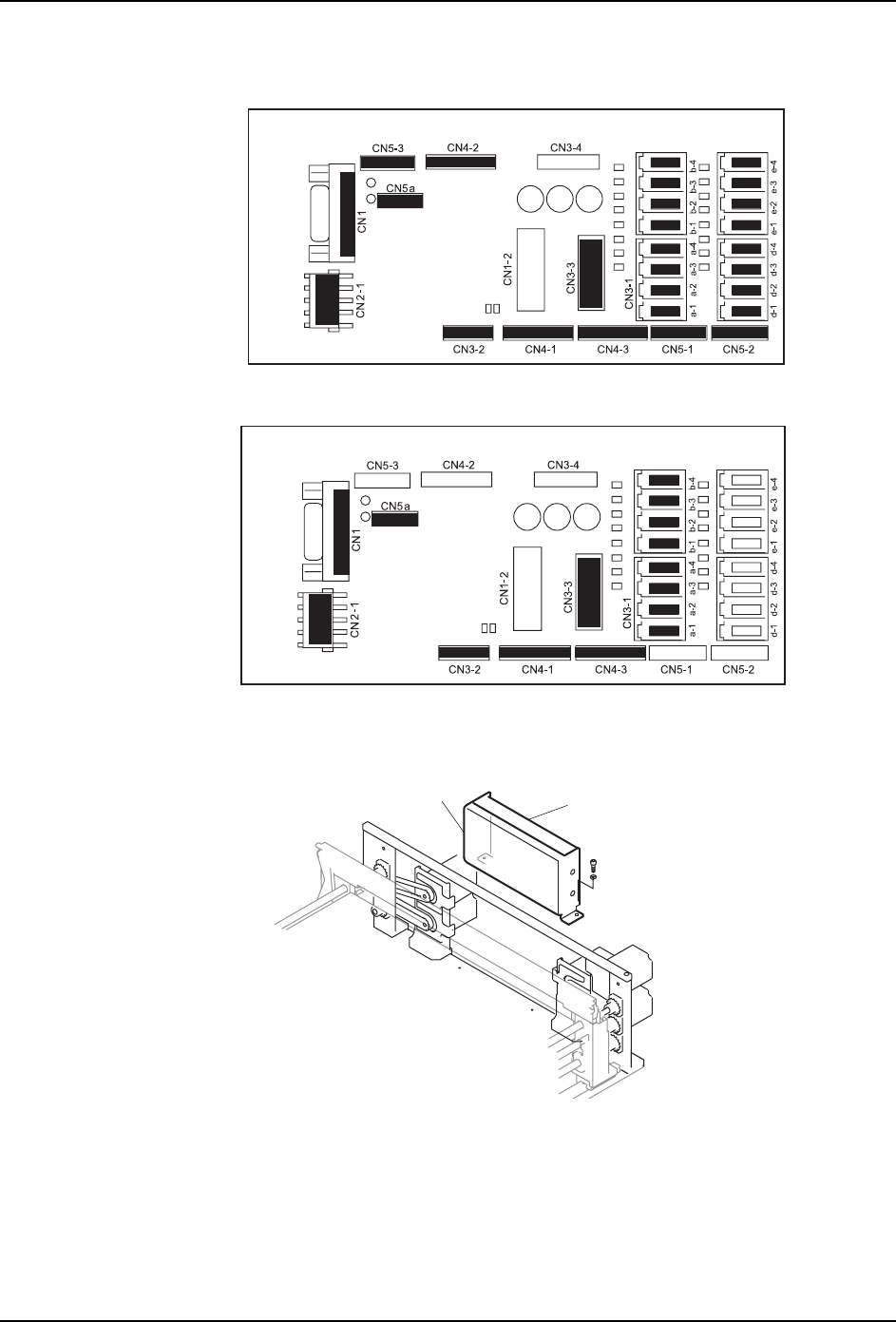

4. 从搬运轨道控制箱，拆除■所显示部分的插头。
5. 拆下螺栓 (2 根 )，将搬运轨道控制箱与固定外壳一起拆下。
1;7%$66D
ঠᨀ䖤䔼䘧⫼ࠊㆅ
1;7%$66D
ऩᨀ䖤䔼䘧⫼ࠊㆅ
1;7%$66D
ᨀ䖤䔼䘧ࠊㆅ
ᅮ
ঠᨀ䖤䔼䘧!
QD029-26 8. 部件的更换
NXT 机械手册 395

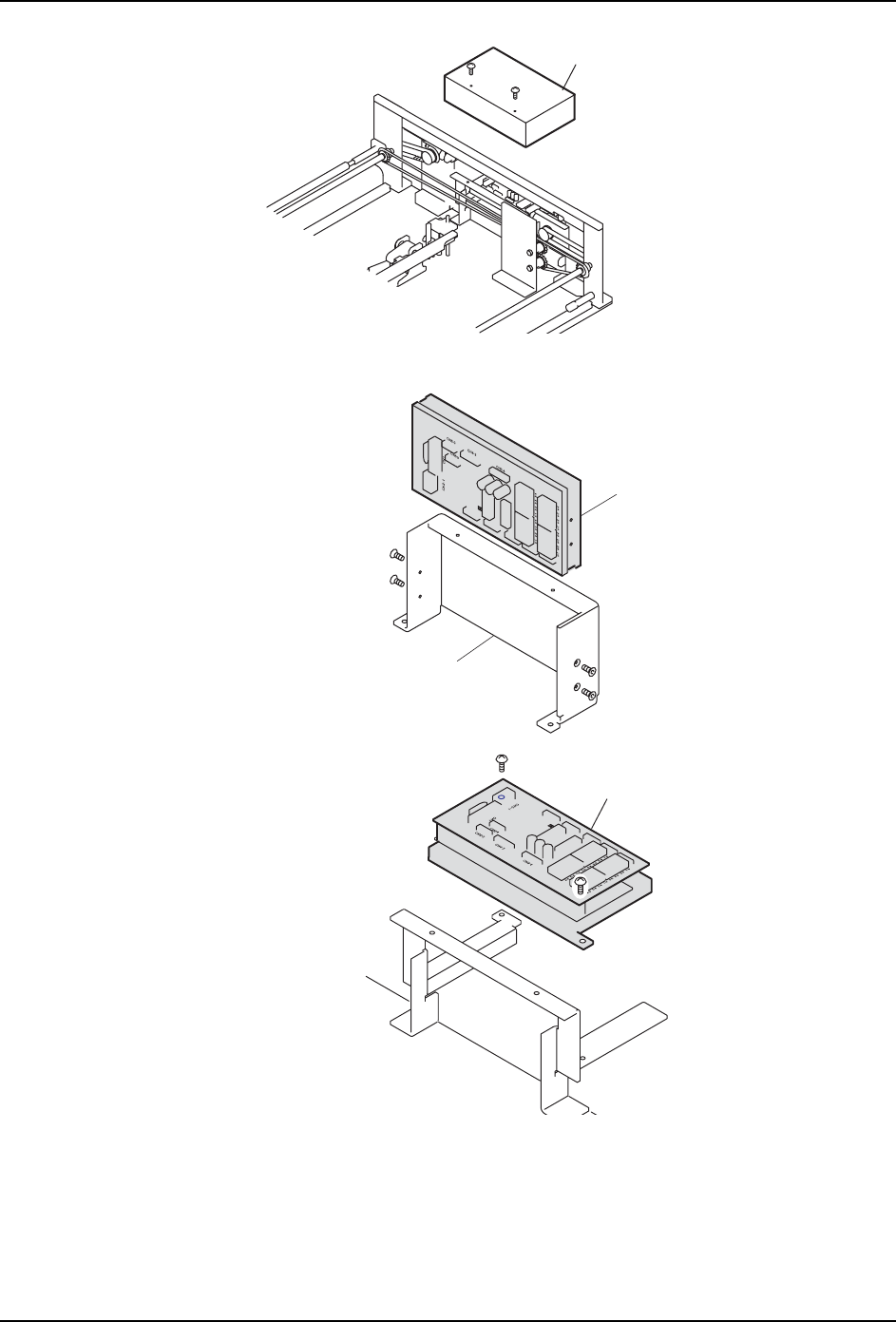

6. 拆下螺丝 (4 根 )，将搬运轨道控制箱从固定外壳上拆除并更换。
1;7%$66D
ᨀ䖤䔼䘧ࠊㆅⲪ㔽
ऩᨀ䖤䔼䘧!
ࡉࠤ࠶࠻
ঠᨀ䖤䔼䘧!
ᨀ䖤䔼䘧ࠊㆅ
ᅮ
1;7%$66D
1;7%$66D
ᨀ䖤䔼䘧ࠊㆅ
ऩᨀ䖤䔼䘧!
8. 部件的更换 QD029-26
396 NXT 机械手册
8.16 料站托架·基座之间插座的更换
万一分解料站托架·基座部分的时候，请按照下述要点组装插座。
8.16.1 必要工具
正十字螺丝刀
8.16.2 M3(S) 模组的时候
1. 将主电源开关 OFF。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
