5. 基本操作 QD029-26 110 NXT 机械手册 12.将模组返 回到基座上。 （参考 " 5.1 模组的拉出 / 插入 "。 ） 13.请将基座的废料带 箱替换为料盘单 元 -L T 用的 废料带处理盒 ( 基座侧 ) 。 备注 )废料带箱部安装了传感器。如果不将料盘单元 -LT 用的废料带牢牢地返回到基座内 , 废料带处理单元就不动作。 5.6.2 安装方法 1. 将料盘单元 -LT 配置在模组前面。 …

100%1 / 463
QD029-26 5. 基本操作
NXT 机械手册 109
6. 安装对应于料盘 -LT 的吸嘴平台。　
7. 请拆除废料带处理单元。（参考 " 8.4 废料带处理单元的更换 "。）
8. 请安装料盘单元 -LT 用废料带箱 （上侧）。
9. 请拆下不良元件排出盒。
10.移动元件相机的安装位置，变更到模组内的右侧。（参考 " 8.1 元件相机的更换 "。）
11.请安装对应于料盘 -LT 的吸嘴平台。　
ᅮԡ㶎ϱ
0(&6
䕧䗕ῑ
ᅮԡ㶎ϱ
0(&6
0(&6
ܗӊⳌᴎ
ϡ㡃ܗӊᥦߎⲦ
ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
5. 基本操作 QD029-26
110 NXT 机械手册

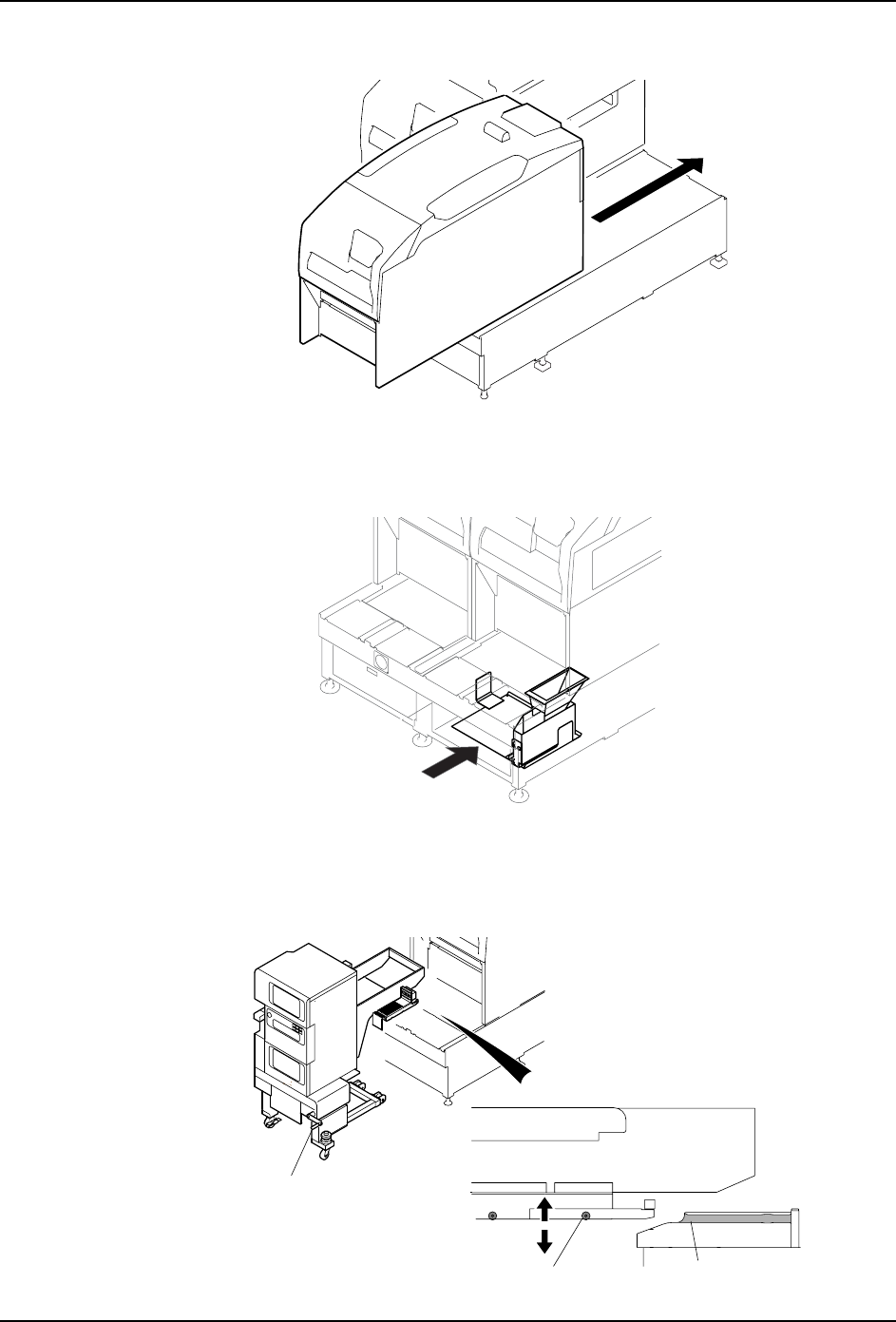

12.将模组返回到基座上。（参考 " 5.1 模组的拉出 / 插入 "。）
13.请将基座的废料带箱替换为料盘单元 -LT 用的废料带处理盒 ( 基座侧 )。
备注 )废料带箱部安装了传感器。如果不将料盘单元 -LT 用的废料带牢牢地返回到基座内 ,
废料带处理单元就不动作。
5.6.2 安装方法
1. 将料盘单元 -LT 配置在模组前面。
2. 将料盘单元 -LT 的辊轮盒与料站基座的沟槽对齐，旋转手柄进行调整。
NXTMTU004
01MEC-0564
0(&6
᭭Ⲭऩܗⱘ䕞䕂
ᡬ঴ᓣ᠟ᶘ
᭭キ෎ᑻⱘ≳ῑ
QD029-26 5. 基本操作
NXT 机械手册 111

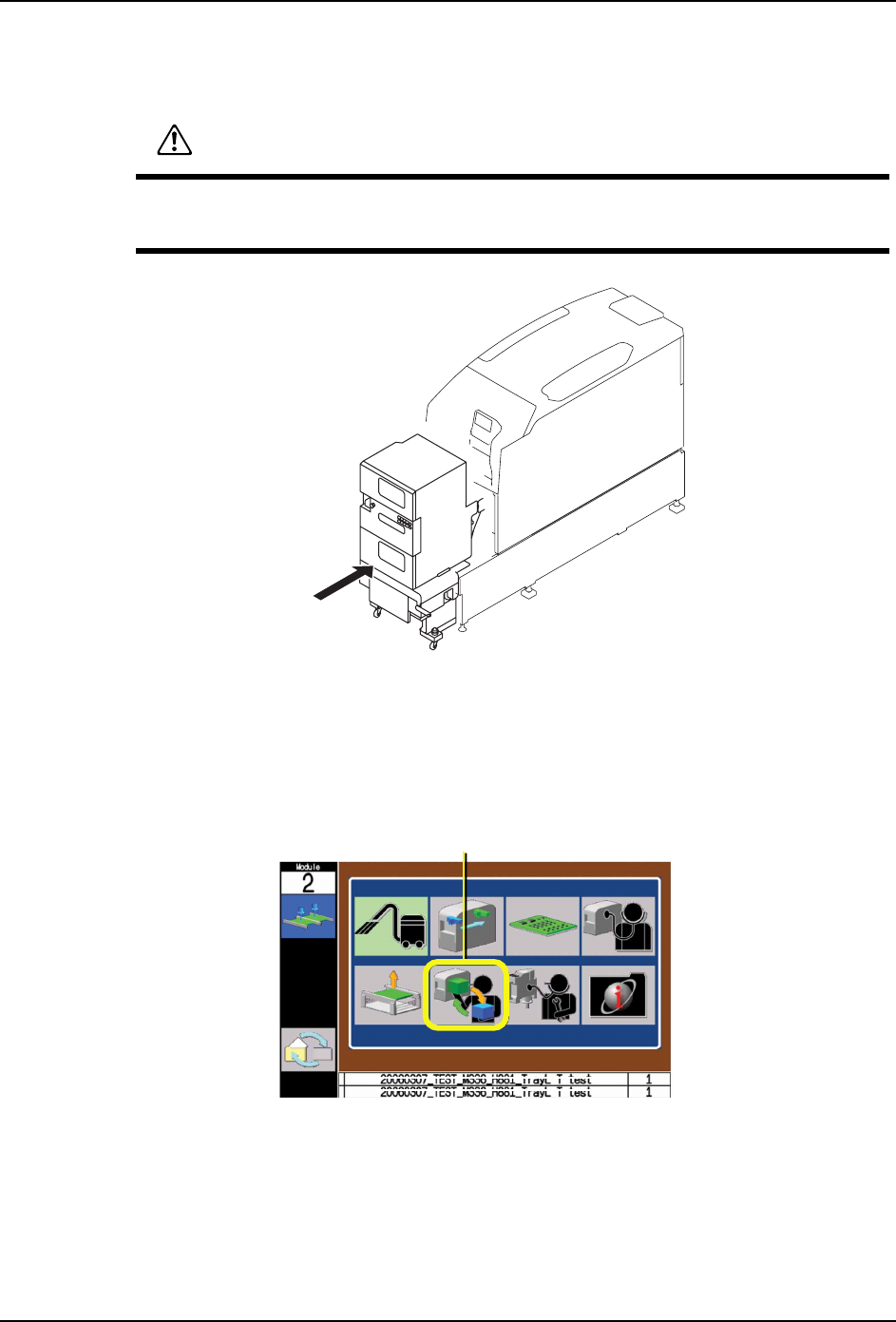

3. 慢慢地将料盘单元 -LT 压入模组内。请确实压入到最里面。料盘单元 -LT 自动地锁定在
模组上。
5.6.3 拆除方法
1. 停止模组的运转，使其处于 START 等待状态。
2. 按下 「MANUAL」按钮，显示出手动指令。
3. 使用剪头键，选择更换单元示意图。按下 「OK」按钮。显示出更换选项画面。
警告
在将料盘单元 -LT 压入机器时，请确认料盘单元 -LT 和基座之间是否有别的操作者。
存在在料盘单元 -LT 和本机器之间将身体夹住而造成重伤和压死的危险。
01MEC-0575
