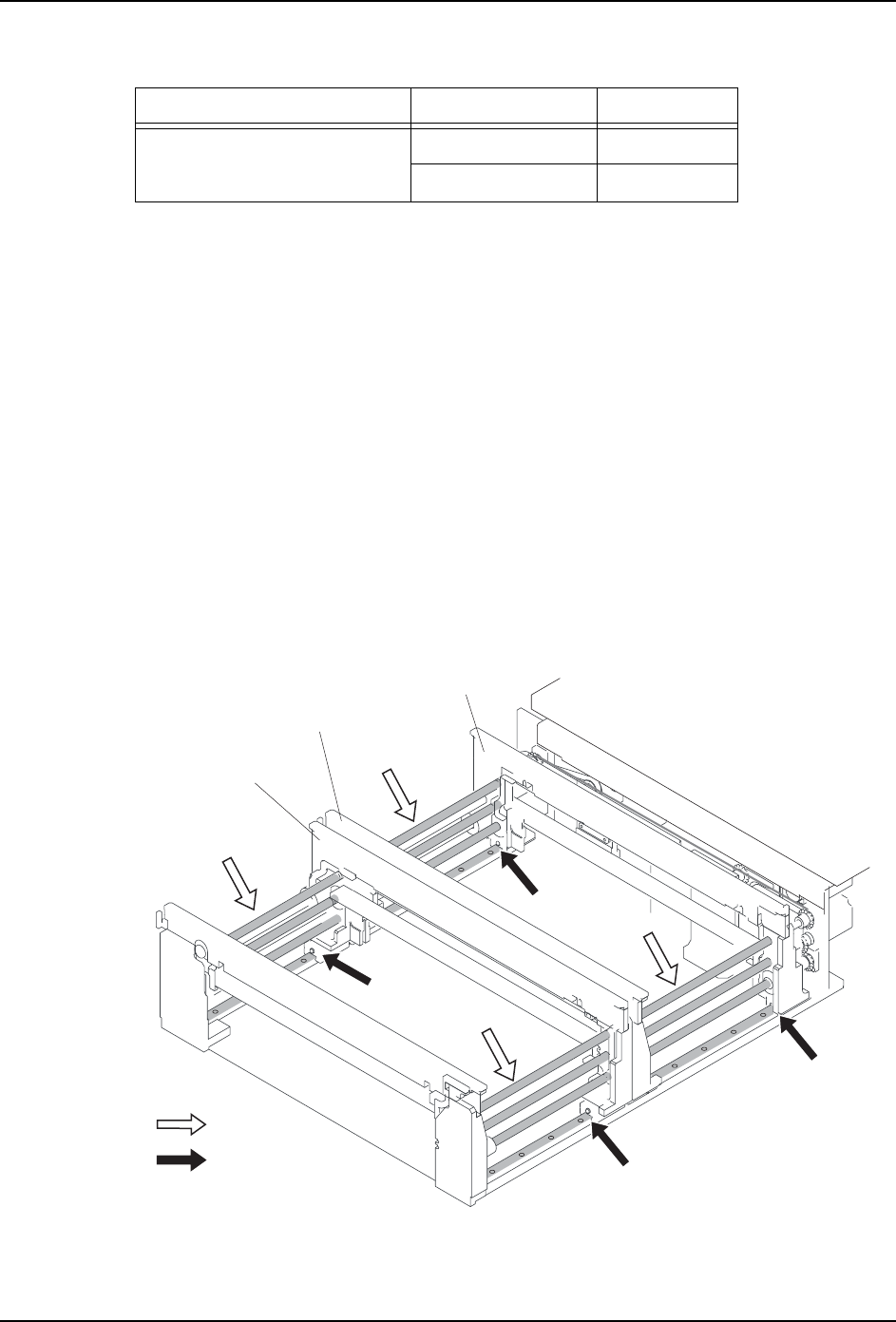

6.9.11 双搬运轨道的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
加油量是对于一根螺丝所必须的加油量。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 拆除支撑板。（参考 " 5.9 支撑板的更换 "）
4. 用清洁的布，擦去调宽 LM 导轨和调宽滚珠丝杆的污垢。
5. 使用润滑油枪，对 LM 导块的油嘴各加 0.24cc 的 Daphne Exponex No.2 润滑油。
6. 取 3.75cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在调宽用的滚珠丝杆 (2) 上均匀地涂敷润滑油。给所有的调宽用的滚珠丝杆加
油。
8. 用手动将滑动搬运轨道 （轨道 1 被动，轨道 2 基准·从属轨道）进行 1 次全程往复，使
润滑油循环。
9. 用清洁的布，擦去从调宽滚珠丝杆·调宽 LM 导轨渗出的多余的润滑油。
10.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) 调宽 LM 导轨 0.24
(2) 调宽滚珠丝杆 3.75
(1)
NXTBAS212Sa
(1)
(1)
(2)
(2)
(2)
(2)
(1)
䗮䘧Ңሲ䔼䘧
㭘㭘⍖ᭋ
⊼ܹࠄ⍺⒥⊍ఈ
䗮䘧ޚ䔼䘧
䗮䘧Ңሲ䔼䘧
QD029-26 6. 预防保养
NXT 机械手册 239

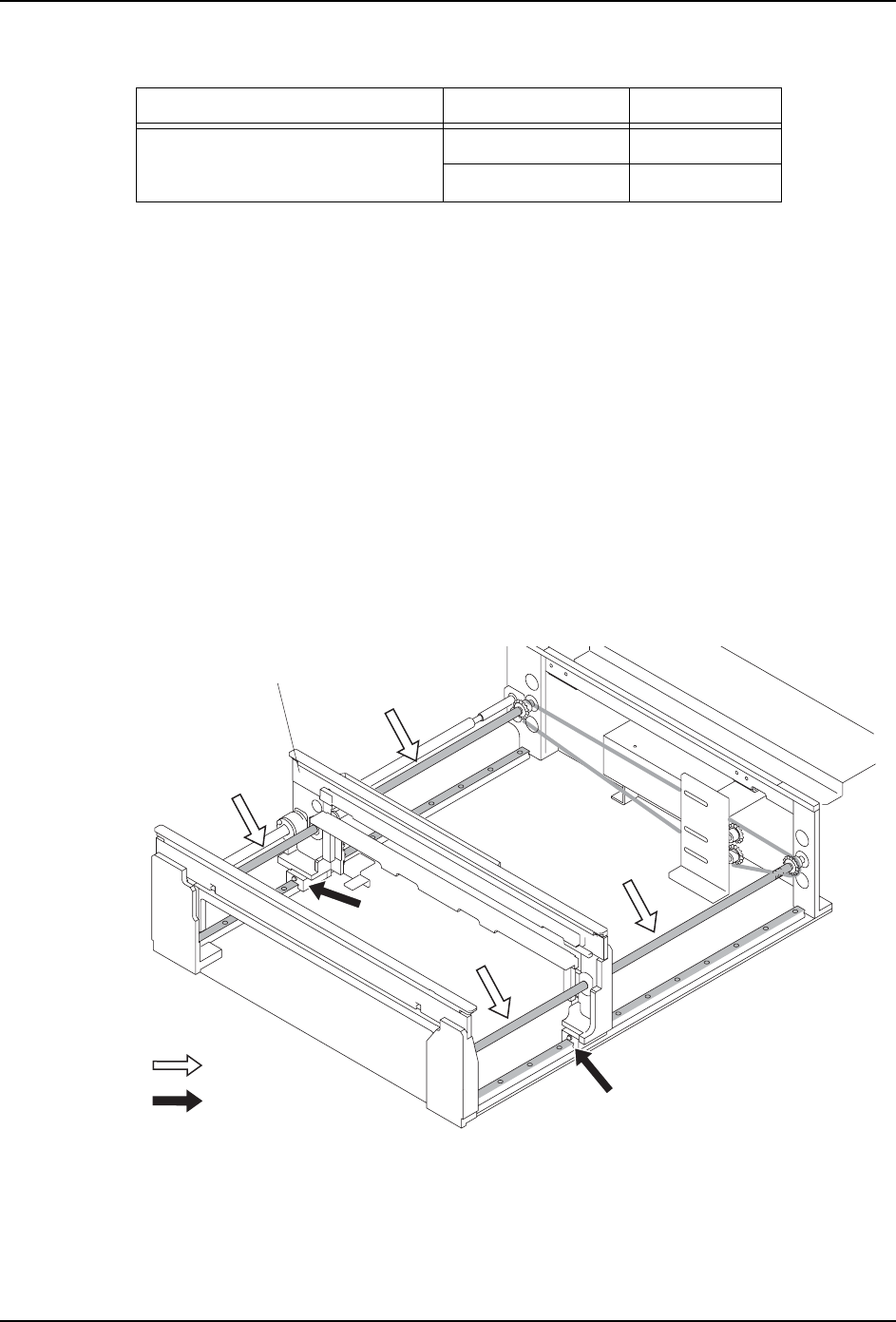

6.9.12 单搬运轨道的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
加油量是对于一根螺丝所必须的加油量。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 拆除支撑板。（参考 " 5.9 支撑板的更换 "）
4. 用清洁的布，擦去调宽 LM 导轨和调宽滚珠丝杆的污垢。
5. 使用润滑油枪，对 LM 导块的油嘴 (1) 各加 0.24cc 的 Daphne Exponex No.2 润滑油。
6. 取 3.75cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在调宽用的滚珠丝杆 (2) 上均匀地涂敷润滑油。给所有的调宽用的滚珠丝杆加
油。
8. 用手动将滑动搬运轨道 （从属轨道）进行 1 次全程往复，使润滑油循环。
9. 用清洁的布，擦去从调宽滚珠丝杆·调宽 LM 导轨渗出的多余的润滑油。
10.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) 调宽 LM 导轨 0.24
(2) 调宽滚珠丝杆 3.75
NXTBAS213Sa
(1)
(1)
(2)
(2)
(2)
(2)
Ңሲ䔼䘧
㭘㭘⍖ᭋ
⊼ܹࠄ⍺⒥⊍ఈ
6. 预防保养 QD029-26
240 NXT 机械手册

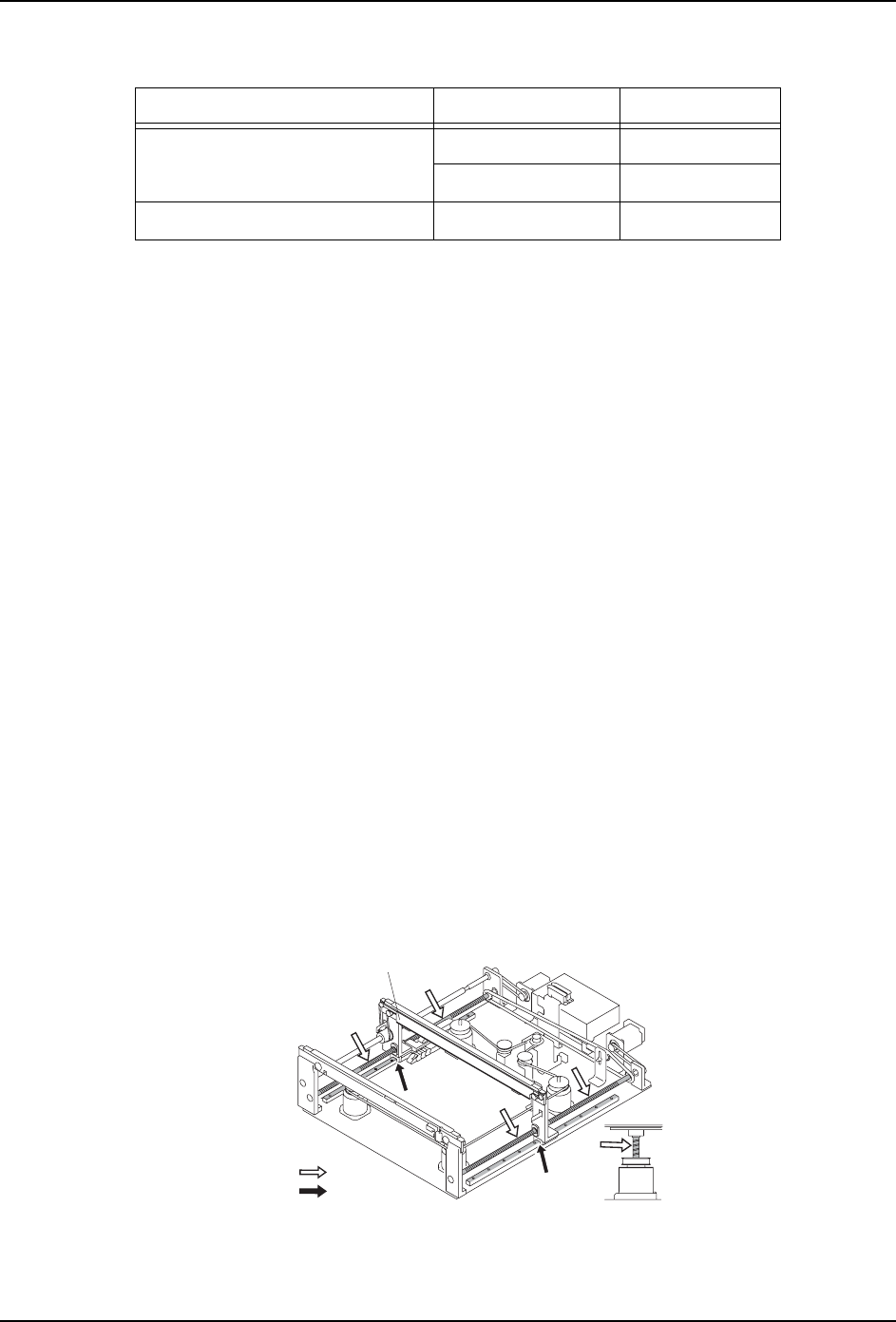

6.9.13 单搬运轨道 S 的加油
备注 )FUJI 润滑油枪的润滑油一次喷射量是 0.6cc，请作为加油量的大致标准。
1. 拉出模组。（参考 " 5.1 模组的拉出 / 插入 "）
2. 请将主电源开关 OFF。
3. 拆除支撑板。（参考 " 5.9 支撑板的更换 "）
LM 导轨·变更宽度的滚珠丝杆的加油。
4. 用清洁的布，擦去 LM 导轨 (1) 和调宽滚珠丝杆 (2) 的污垢。
5. 使用润滑油枪，对 LM 导块的油嘴 (1) 各加 0.24cc 的 Daphne Exponex No.2 润滑油。
6. 取 3.75cc 的 Daphne Exponex No.2 到毛刷上。
7. 请用刷子在调宽用的滚珠丝杆 (2) 上均匀地涂敷润滑油。给所有的调宽用的滚珠丝杆加
油。
8. 用手动将滑动搬运轨道 （从属轨道）进行 1 次全程往复，使润滑油循环。
9. 用清洁的布，擦去从调宽滚珠丝杆·调宽 LM 导轨渗出的多余的润滑油。
CZ 轴滚珠丝杆的加油。
10.转动皮带，使 CZ 轴旋转上升。
11.用清洁的布，擦去 CZ 轴导轨 (3) 的污垢。
12.取 0.9cc 的 NS7(NSK) 或者 SRL 到毛刷上。
13.请用刷子在 CZ 轴滚珠丝杆 (3) 上均匀地涂敷润滑油。
14.用手拉驱动皮带，使 CZ 轴旋转上下全程往复，使润滑油循环。
15.用清洁的布，擦去从 CZ 轴渗出的多余的润滑油。
16.安装支撑板。（参考 " 5.9 支撑板的更换 "）
17.插入模组。（参考 " 5.1 模组的拉出 / 插入 "）
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) (1) 调宽 LM 导轨 0.24
(2) 调宽滚珠丝杆 3.84
NS7(NSK) 或者 SRL( 协同油脂 ) (3)CZ 轴滚珠丝杆 0.9
