7.6.5 更换后的各种设定
更换电池后必须进行以下的操作。
a. 矩阵数据的登录
b. 料站倾斜数据的登录
c. 4 吸嘴工作头的元件相机数据的登录 ( 只有在添附的软盘中收存有 4 吸嘴工作头用的
元件相机数据时需要 )
d. Job 传送
e. 校正的重新测定指示
f. 模组功能测定
NXT V4.03 以前的时候
1. 请将电源的主开关 ON。
2. 请确认对象模组的串行号 No.。
3. 启动附加软件。选择对象模组，单击 「固有值管理」。
4. 请直接读入矩阵测定用以及料站倾斜度 /4 吸嘴工作头用元件相机测定软件。详细请参照
「NXT 系统手册」的「附加软件」章节的「机器设定软件」「矩阵测定用或者料站倾斜度
测定用软件的直接读入」。
5. 进行矩阵数据的登录。请单击 「矩阵测定值数据登录」。
6. 单击 「参考 ...」，请选择登录的矩阵数据文件。
7. 请单击 「测定值数据登录」。数据登录到模组。
8. 进行料站倾斜度数据的登录。请单击固有值管理菜单的 「料站倾斜度测定」。
备注 )在料站倾斜度测定未实施的模组上，没有必要进行「料站倾斜度测定值数据」的登录。
9. 单击「参考 ...」，请选择登记的料站倾斜度数据文件。如果从手动模式的「信息指令」
获取测定数据时，请输入数值。
10.请单击 「登录到机器」。数据登录到模组。
11.需要登录 4 吸嘴工作头用元件相机的时候，请单击 「4 吸嘴工作头用元件相机测定」。
12.单击 「参考 ...」，请选择登录的 4 吸嘴工作头用元件相机。
13.请单击 「登录测定值数据」。数据登录到模组。
14.将电源的主开关 OFF 后再次 ON。在重新启动的时刻反映登录的数据。
15.因为模组功能设定被初期化，所以使用附加软件重新设定。
在未实施料站倾斜度测定的模组上，选择模组功能设定的「供料器吸取高度设定」-「设
计数值基准」。
16.从 Fuji Flexa 传送 Job。
17.进行精度的重新测定 （参考 「附加软件在线手册」）
a. 因为元件相机要进行准备动作，所以在操作前的 30 分钟接通电源。
b. 准备治具吸嘴安装在吸嘴置放台上。
QD029-26 7. 消耗品的更换
NXT 机械手册 287
c. 按下 START 按键后，进行自动校正。
18.有必要时，执行机器上 PAM，重新算出手动最终修正 （参考 " 9.1 机上 PAM （测定贴装
精度） "）。
NXT V4.10 以后
使用附加软件，可以登录各种固有值的数据。
1. 将机器的主电源开关 ON 后，再次显示电池用尽的通知画面。
备注 )电池用尽的通知画面不显示而进行通常的启动时，咱在执行手动模式的 「自我诊断指
令」后，请进入到下图

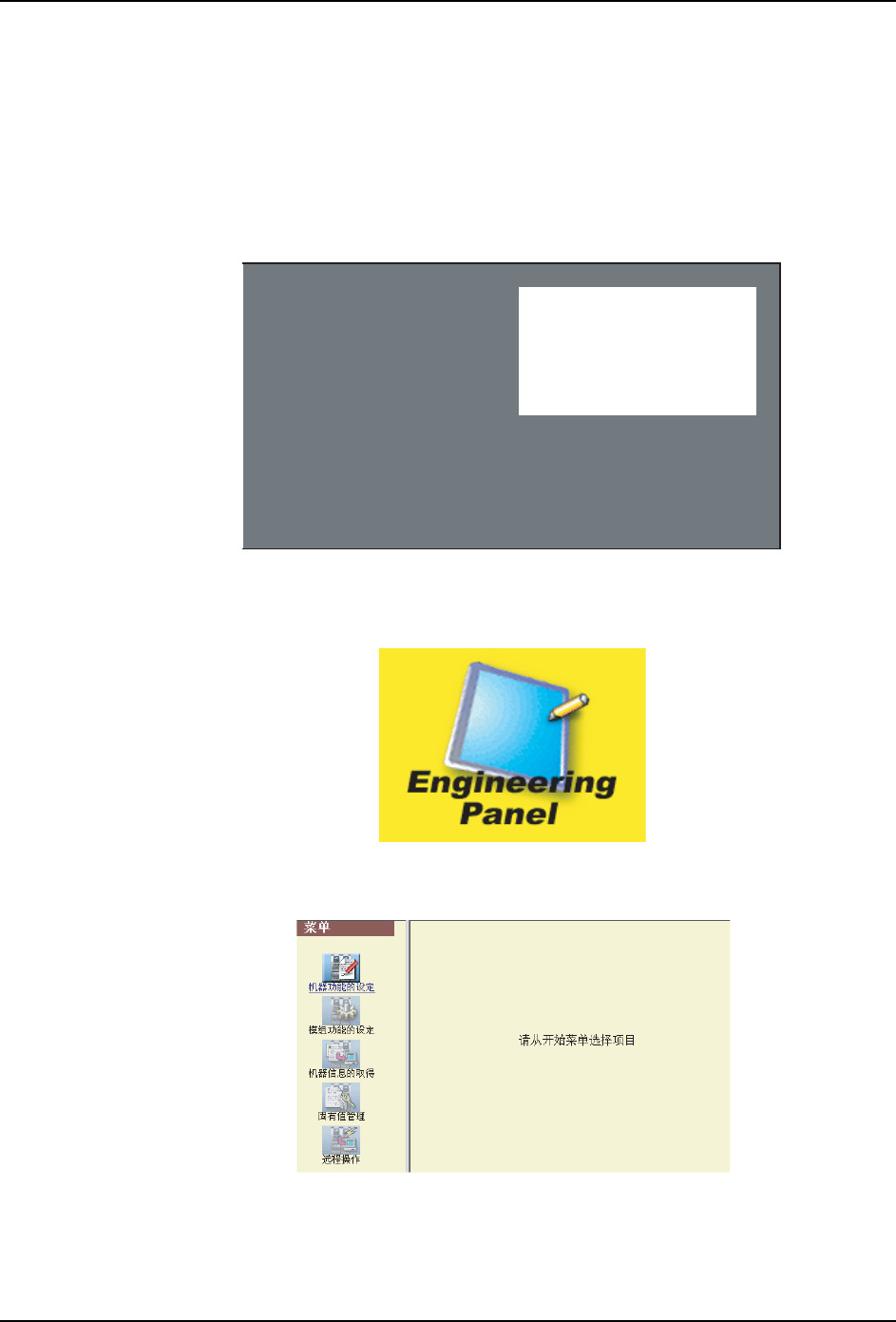

2. 启动附加软件。选择对象模组，单击 「固有值管理」。
Module <<Normal Mode>>
Fuji_VM Version V02.61
Fuji Machine Mfg. Co., Ltd.
Booting system
DIO Initialize Done
CUnet Initialize Done
Panel Initialize Done
IO Shell Initialize Done
Boot Error occurred
ErrorCode :0x8000EB19
SubErrorCode :0x00000001
Battery Error(Module)
:
:
:
01MEC-0029
01MEC-0037
0(&6
7. 消耗品的更换 QD029-26
288 NXT 机械手册
3. 单击 「模组 CPU 箱的电池用尽状态下的操作」。
4. 单击 「各种固有值数据的登录」。
5. 单击 「开始」。
