QD029-26 5. 基本操作 NXT 机械手册 101 5.5 料盘单元 -L 的拆除 / 安装 5.5.1 准备 在安装料盘单元 -L 前，有必要从模组拆除与料带元件相 关的单元以及变更元件相机位置。 1. 卸下废料带箱。 2. 请拆除料站托架，详细的拆除方 法请参考 " 5.4 料站托架的拆除 / 安装 "。 3. 请拉出 模组。( 参考 " 5.1 模组的拉出 / 插入 "。) 4. 请…
5. 基本操作 QD029-26
100 NXT 机械手册
6. 请握住滑动锁定解除杆，使 PCU 本体向后方滑动。
7. 请握住导向臂锁定解除杆，从基座中慢慢地拉出 PCU 并脱离。
8. 按下 MANUAL，返回到 START 等待画面。
QD029-26 5. 基本操作
NXT 机械手册 101
5.5 料盘单元 -L 的拆除 / 安装
5.5.1 准备
在安装料盘单元 -L 前，有必要从模组拆除与料带元件相关的单元以及变更元件相机位置。
1. 卸下废料带箱。
2. 请拆除料站托架，详细的拆除方法请参考 " 5.4 料站托架的拆除 / 安装 "。
3. 请拉出模组。( 参考 " 5.1 模组的拉出 / 插入 "。)

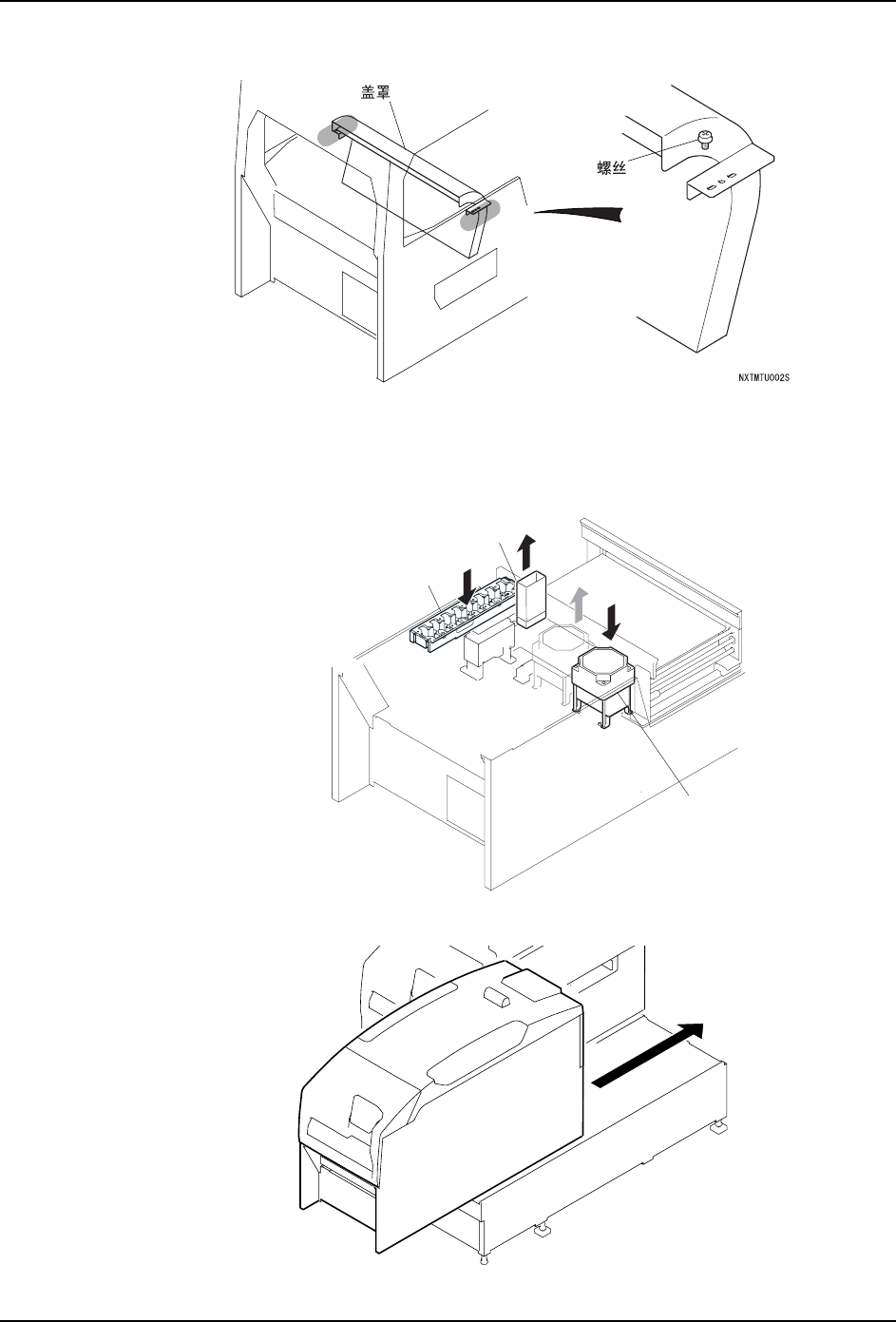

4. 请拆除供料器安装部的盖板。
注意
在内部搭载料盘的状态下，请不要移动料盘单元 -LT，对模组进行料盘单元 -L 的安装
/ 卸下。有可能使元件偏离，从料盘中跳出。
料盘单元 -LT 在向模组安装 / 卸下时，请不要给与冲击而小心地进行。因为有可能使
机器受到损伤。
