NXT 机械手册.pdf - 第213页

QD029-26 6. 预防保养 NXT 机械手册 193 4. 确认贴装工作头和工作头清洁器的吸嘴 头是干净的。 如果有异物等附着时， 请用布擦去。 5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。 将工作头清洁器上部拉杆 向面前拉倒，请固定贴装工作头 。 ਌ఈ༈ջⱘᅝ㺙䚼 䌈㺙Ꮉ԰༈ⱘ།㋻䚼 01MEC-0526S 䌈㺙Ꮉ԰༈ 01MEC-0527S ᇚ䌈㺙Ꮉ԰༈ᅝ㺙೼਌ ఈ༈Ϟᑊ㋻㋻ഄय़ܹ 㨫 䌈㺙༈ ਌ఈ༈

100%1 / 463
6. 预防保养 QD029-26
192 NXT 机械手册
6.5.7 注油筒的清扫
〈H04/H08/H12 （S）/H12HS 工作头〉
进行注油筒的清扫时，需要工作头清洁器 (QK00C**)。
注意 )不定期性地进行注油筒的清扫时，根据积存的尘埃量不同，有可能不能获得充分的效
果。请按规定的周期定期性地进行清扫。
1. 请将外部空气供应用软管连接到工作头清洁器上。
2. 请拆下贴装工作头。（详细请参考 " 5.7 贴装工作头的拆除 / 安装 "。)
3. 请拆下贴装工作头侧面盖板。
01MEC-0523
0(&6
Ⲫᵓ
+Ꮉ԰༈
+Ꮉ԰༈
+6Ꮉ԰༈
++6Ꮉ԰༈
Ⲫᵓ
Ⲫᵓ
Ⲫᵓ
QD029-26 6. 预防保养
NXT 机械手册 193
4. 确认贴装工作头和工作头清洁器的吸嘴头是干净的。如果有异物等附着时，请用布擦去。
5. 拿住贴装工作头的手柄，请将工作头的夹紧部挂在吸嘴头上。将工作头清洁器上部拉杆
向面前拉倒，请固定贴装工作头。
਌ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ԰༈ⱘ།㋻䚼
01MEC-0526S
䌈㺙Ꮉ԰༈
01MEC-0527S
ᇚ䌈㺙Ꮉ԰༈ᅝ㺙೼਌
ఈ༈Ϟᑊ㋻㋻ഄय़ܹ㨫
䌈㺙༈
਌ఈ༈
6. 预防保养 QD029-26
194 NXT 机械手册

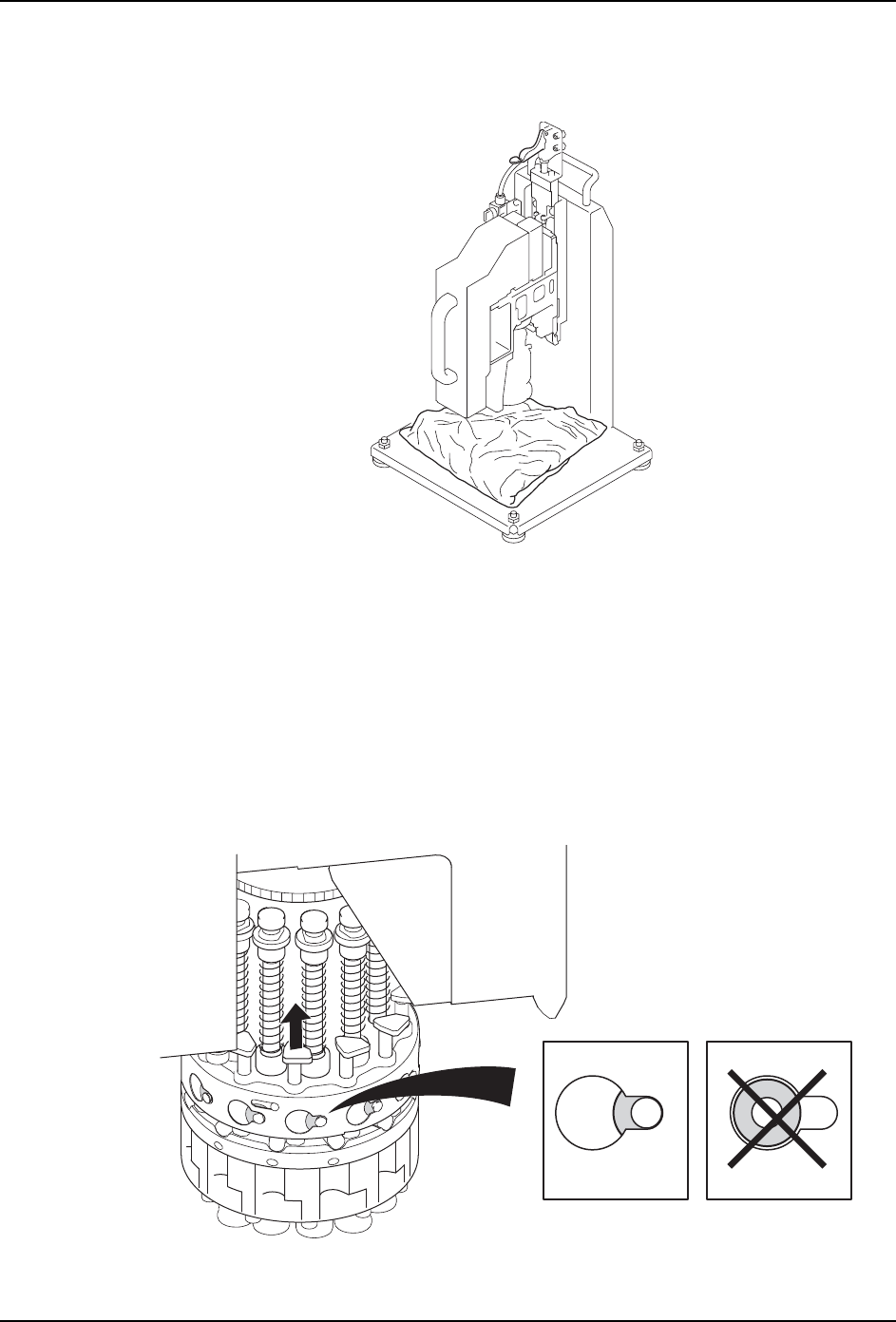

6. 请把放在入工作头的下面。或者把盖了布的箱子放在入工作头的下面。
注意 )请注意贴装工作头和箱子不要干涉。
7. 请安装拆除过滤器状态下的过滤器套子。此外，请在取下过滤器的状态下安装过滤器套
子。( 详细请参考 " 6.5.4 贴装工作头真空过滤器的清扫 ")
注意 )请不要使用脏的过滤器。
8. 请确认以下的内容。
备注 )下记插图是 H08 工作头，H04、H12(S)、H12HS 工作头也请同样进行操作。
·空气供应压 0.4MPa ～ 0.5MPa。
·全部的过滤器处于已锁定状态。
·全部的机械阀在上升端。
01MEC-0545a
0(&6
䖛Ⓒ఼䫕ᅮ⢊ᗕ
䖛Ⓒ఼ᵒᓔ⢊ᗕ
