5. 基本操作 QD029-26 84 NXT 机械手册 拆除料盘单元 -L/LT 如果搭载了料盘 单元 -L/LT 时，请将其拆 除。 （详细请参 考 " 5.5 料盘 单元 -L 的拆除 / 安 装 "" 5.6 料盘单 元 -LT 的拆除 / 安装 "。 ） 备注 )请将对象模组两侧的料盘单元 -L/LT 也拆除。因为 MCU 会与料盘单元 -L/LT 干涉。 解除双模组生产模式 双模组生产…
QD029-26 5. 基本操作
NXT 机械手册 83
5.2 模组的拆除 / 安装
在拆除 / 安装时使用 MCU( 模组更换台车 )。
5.2.1 操作准备
在拆除模组时，请进行以下的操作。
拆除前盖板
请拆除模组前面的盖板。
备注 )如果在安装有模组前面下部盖板的状态下进行拉出模组的操作时，盖板会碰到 MCU 损
伤。
拆除料斗型料站托架
料站托架是料斗型时，请将其拆除。（详细请参考 " 5.4 料站托架的拆除 / 安装 "。）
备注 )在使用的 MCU 上已经搭载有一台 M3(S) 模组时，如果要拆除另外一台时，有必要将相
邻模组上安装的料站托架也拆除。
NXTOPE221Sa
Ⳍ䚏㒘ⱘ᭭キᠬᶊ㧔᭫ᓣ㧕
ЎӮϢ0&8ᑆ⍝ˈ
᳝ᖙ㽕џࠡᢚ䰸ޕ
䖯㸠ᢚ䰸ⱘᇍ䈵06㒘
0&8㧔㒘ᤶৄ䔺㧕
06㒘
5. 基本操作 QD029-26
84 NXT 机械手册
拆除料盘单元 -L/LT
如果搭载了料盘单元 -L/LT 时，请将其拆除。（详细请参考 " 5.5 料盘单元 -L 的拆除 / 安
装 "" 5.6 料盘单元 -LT 的拆除 / 安装 "。）
备注 )请将对象模组两侧的料盘单元 -L/LT 也拆除。因为 MCU 会与料盘单元 -L/LT 干涉。
解除双模组生产模式
双模组生产模式的时候，请将其拆除。（详细请参考 「NXT 系统手册」。）
5.2.2 从模组的基座上的拆除方法
1. 停止模组
停止模组的运转、使其处于 START 等待状态。
2. 将空的 MCU 结合到基座上
a. 将空的 MCU 配置到基座前面。
b. 旋转摇手柄、调节高度以使 MCU 的定位头对准基座的孔。
c. 慢慢地按下 MCU、将定位头插入基座的孔中。然后把 MCU 压在基座上，锁定 MCU 定位
头。( 听到嘎嗒声的同时基座上的模组阻停块降低。)
备注 )插入时，请确认 MCU 的锁定旋钮是否处于 「LOCK」位置。
䫕ᅮᮟ䪂
NXTOPE001Sb
0&8˄㒘Ѹᤶบ䔺˅
ᑻ
ᑻⱘᄨ
ᅮԡ༈
ᨛᶘ
ϟ䰡
Ϟछ
警告
在进行 MCU 的连接操作时 , 请确认 MCU 和基座间没有别的操作人员。在 MCU 与基座间
存在身体被夹住，压死的危险。
注意
使用 MCU 时 , 请注意不要被车子的边角和伸出部所撞伤。
QD029-26 5. 基本操作
NXT 机械手册 85

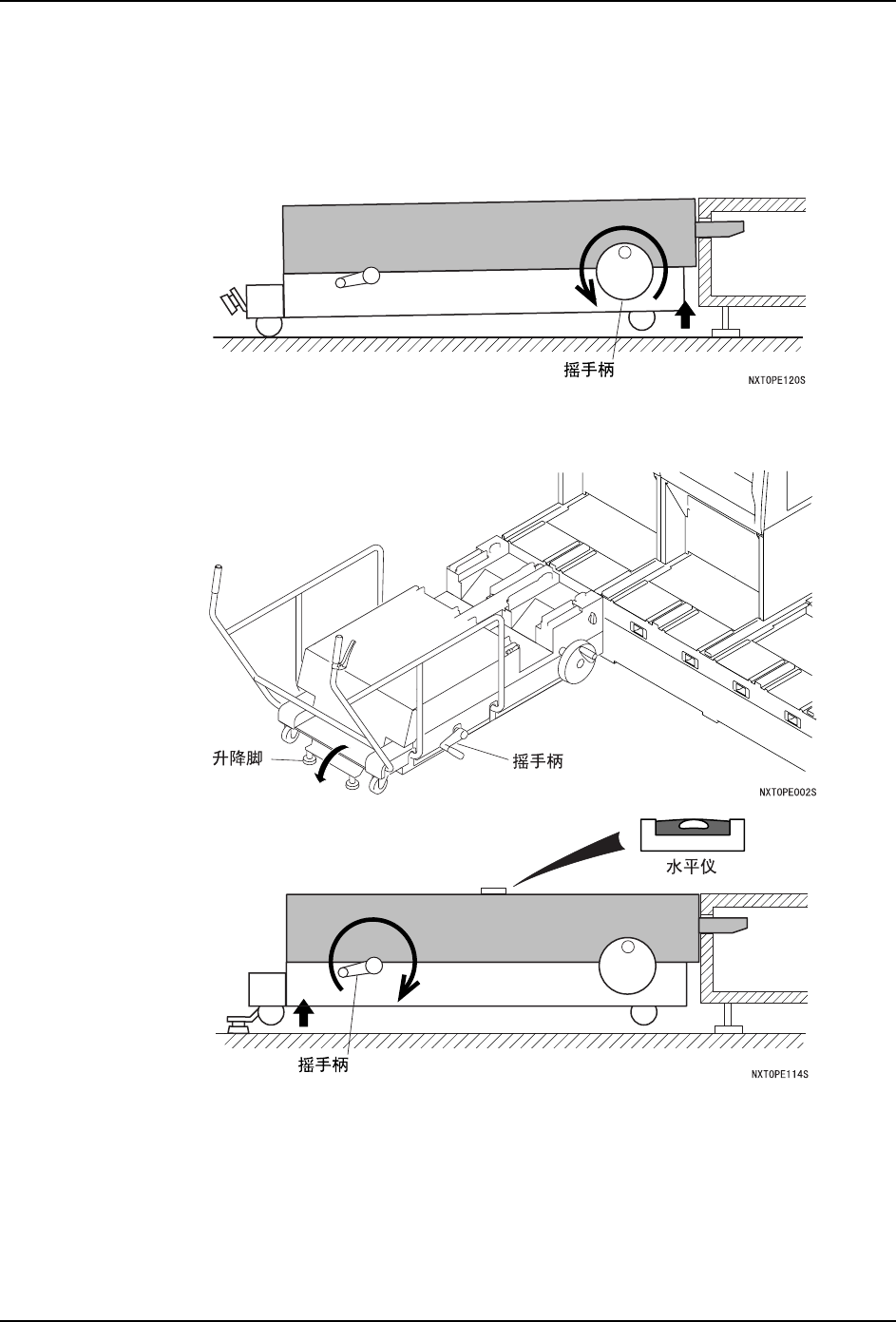

3. 根据需要，将 MCU 调整到水平
备注 )根据操作现场的地面状态，MCU 有时会倾斜。请按以下的步骤使 MCU 尽量调整到水平状
态。
a. 旋转摇手柄， 使 MCU 的前轮从地面腾空。(MCU 的定位头处于由基座的孔支撑着的状
态。)
b. 同样地旋转摇手柄，提升后轮 ( 使升降脚接触地面 )。一边看水平仪，一边尽可能使
MCU 的上面调节成为水平状态。
