QD029-26 6. 预防保养 NXT 机械手册 169 6. 预防保养 6.1 关于预防保养 预防保养工作有检查、 清扫、 加油等， 是防止机器的不正常、 使机器达到设计性能而 不可缺 少的一项工作。请按照以下所记 载的要领进行操作。 · 此处记载的操作内容，既 有针对负责维修保养的人员的内容 ，也有针对 负责操作 的人员的内容。 · 此处只记载有关机器本体的保养 操作内容，关于供料器的保养操作请参照 「FUJI 智能供料器」使用手…
5. 基本操作 QD029-26
168 NXT 机械手册

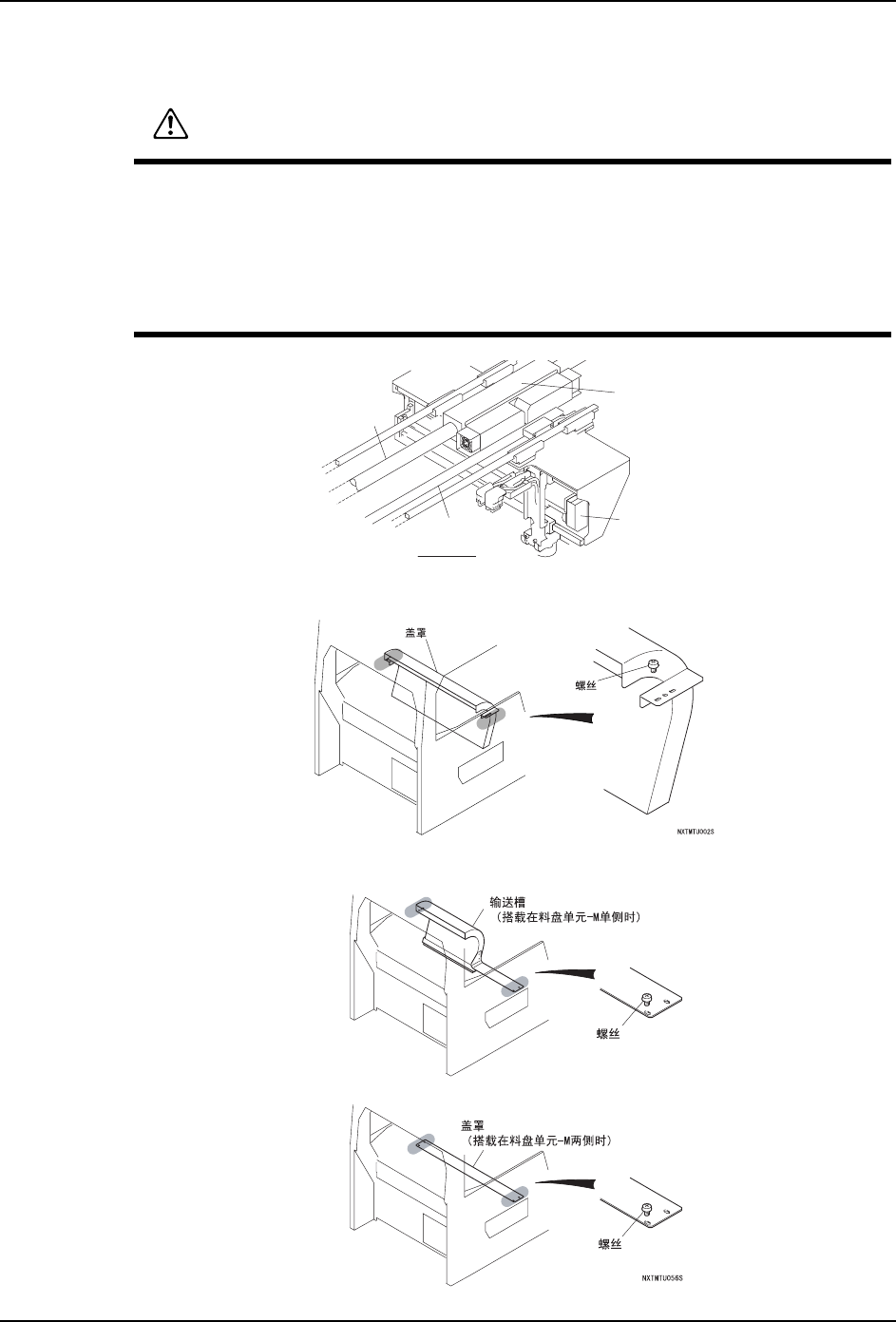

更换方法
1. 拆除拧紧的螺丝，拆除标准的输送槽。
2. 使用拆除的螺丝，安装与料盘单元 -M 相对应的槽或者盖罩。
注意
在进行 M6S 操作时，请不要将输送槽接近 Y 轴。由于线性马达会产生磁力吸引输送槽，
有可能造成输送槽或者轴的损伤。
在进行 M6S 模组的工作头更换和维修保养操作时，请注意不要将物品碰到线性标尺上 ,
会造成损伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有
必要更换线性马达。
1;7%$66E
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
0㒘
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
QD029-26 6. 预防保养
NXT 机械手册 169
6. 预防保养
6.1 关于预防保养
预防保养工作有检查、清扫、加油等，是防止机器的不正常、使机器达到设计性能而不可缺
少的一项工作。请按照以下所记载的要领进行操作。
·此处记载的操作内容，既有针对负责维修保养的人员的内容，也有针对负责操作
的人员的内容。
·此处只记载有关机器本体的保养操作内容，关于供料器的保养操作请参照 「FUJI
智能供料器」使用手册。
·此处只记载有关贴装工作头的维修保养操作内容，关于供料器的保养操作请参照
「贴装工作头维修保养手册」。
在拉出模组的时候 , 请用手动模式的清扫指令将模组松开。
6.1.1 关于操作周期
1 天 (24 小时 )、1 周 (160 小时 )、1 个月 (700 小时 )、3 个月 (2000 小时 )、6 个月 (4000
小时 )、1 年 (8000 小时 )、以及 12000 小时左右。此外还有机器在运行后的定期操作、特
定的机械操作所需要的操作、故障发生时等必须要进行的操作。（参考" 6.2 操作一览表 "）
6.1.2 操作时的注意点
a. 在进行维修保养操作时，请使机器处于半停止或全停止的状态后再按照规定的步骤进
行操作。其他场合时，请切断电源和气源、排放出残留的空气后再进行操作。
b. 在机器内部，不容许使用压缩空气进行吹拂，以免使细小的元件和异物飞入机器内
部，影响机器的运转。
c. 请用布擦去多余的润滑油。
6.1.3 准备的用品

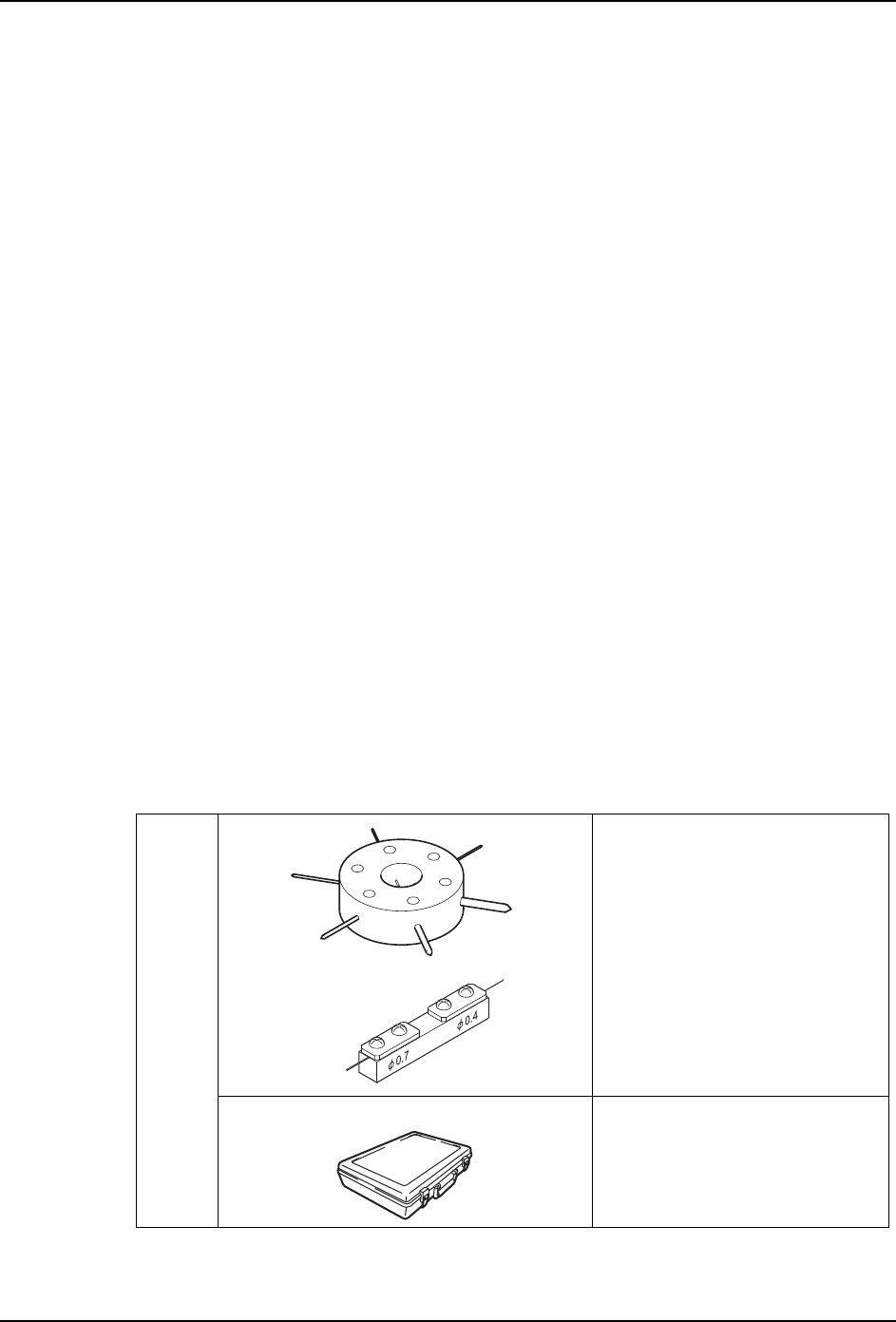

治具 用于吸嘴内部的清扫
FUJI 润滑油枪配套工具 AWPJ8201 用于润滑油加油嘴的加油
⫼ఈ⏙ᠿ⊏$$;<
6. 预防保养 QD029-26
170 NXT 机械手册

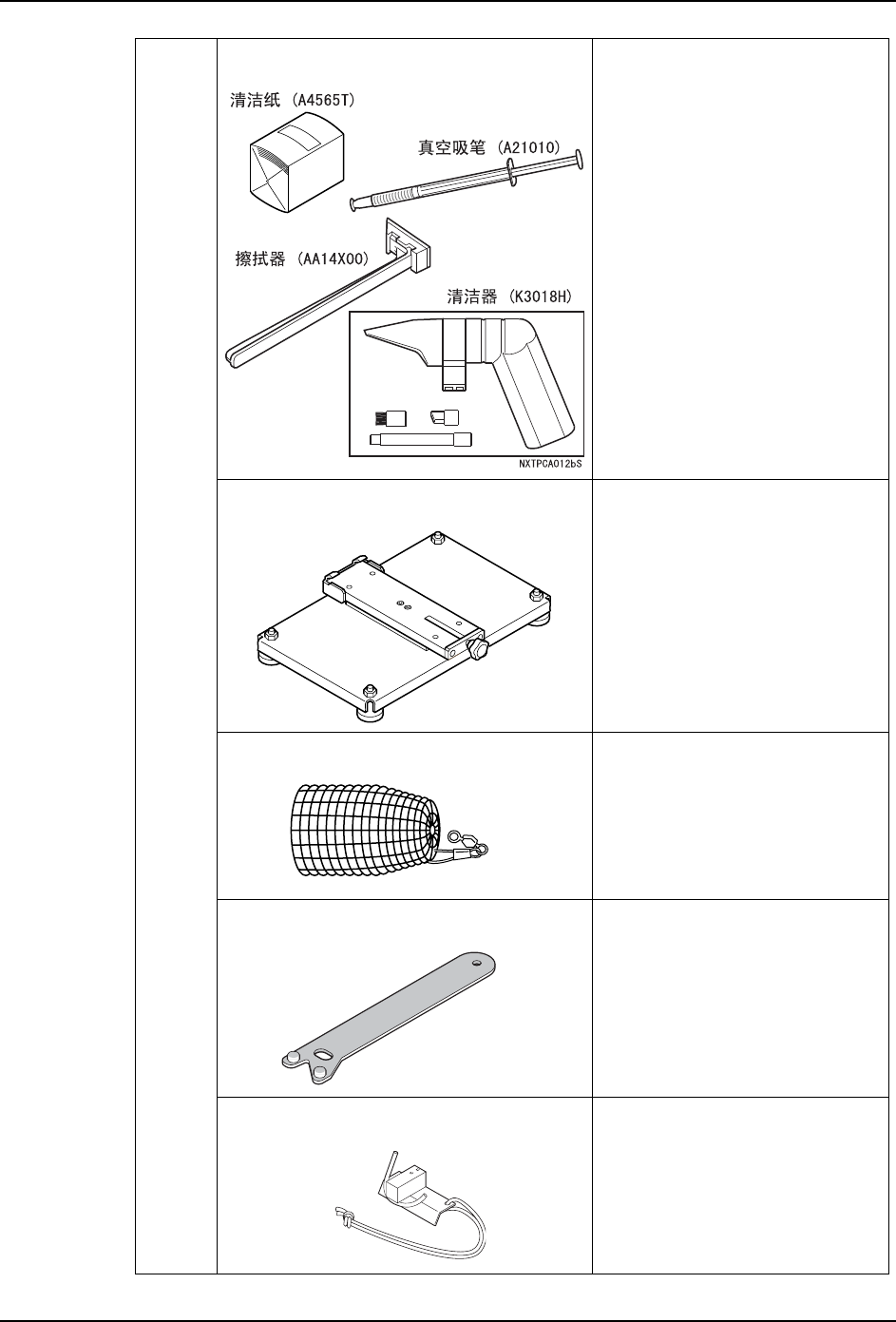

治具 用于清扫元件相机的治具 用于清扫元件相机玻璃面
工作头维修保养架 AA0AM** 用于贴装工作头的清扫、加油
用于清洗过滤器用的网笼 K1325C 用于清洗贴装工作头过滤器
H01 工作头 Q 轴齿轮锁定用治具 PM28083 用于 H01 工作头工作头的空心轴
Assy 的拆除
用于吸嘴更换器加油的治具 AA4CM** 用于没有加油口的吸嘴更换器的
加油
1;73+'D
NXTPHD028
NXTPHD104
