7. 消耗品的更换 QD029-26
328 NXT 机械手册
7.20 料盘单元 -LT 中转电路板的保险丝
保险丝熔断时，电路板上的 LED 灯灭。更换保险丝前请确认是否熔断。
7.20.1 更换方法
1. 拧松螺丝，打开控制器的安全门。详细请参考 " 8.20 拆下料盘单元 -LT 盖板 "。
2. 确认熔断的保险丝是哪一根后，将主电源开关 OFF 后切断机器的电源。
3. 从中转电路板上拔下保险丝 （34F1，34F2，34F3）并更换。
4. 关紧前盖板的安全门。
Ё㒻⬉䏃ᵓ
01MEC-0560S
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险丝更换。
01MEC-0588S
ൟো㧦DM10
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㧕
ֱ䰽ϱ㧔6(㧕
ൟো㧦DM16
ൟো㧦DM10
ൟো㧦DM10
QD029-26 7. 消耗品的更换
NXT 机械手册 329
7.21 料盘单元 -M 控制电路板的保险丝
7.21.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从控制电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。

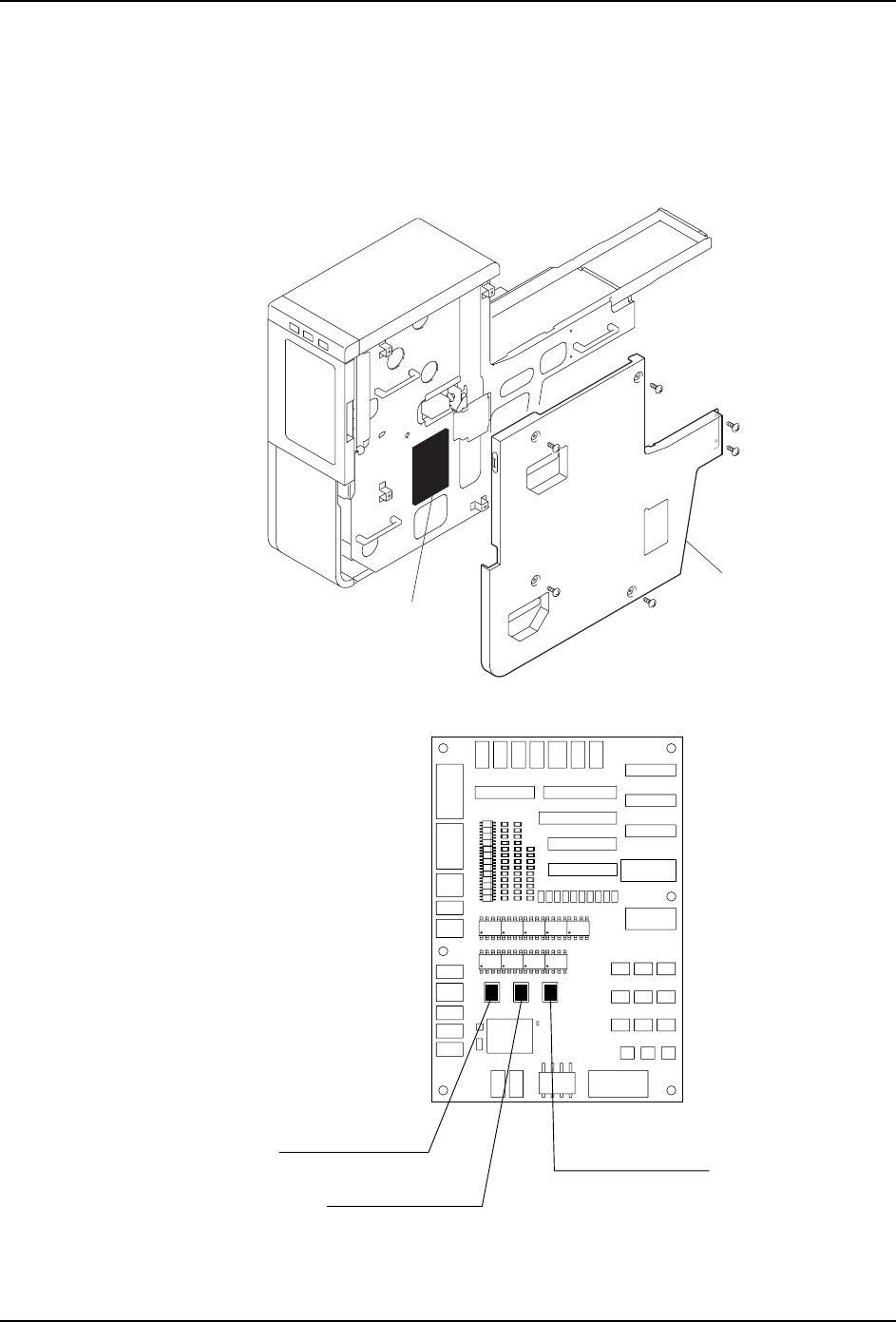

1;70786
Ⲫᵓ
⬠䴶⬉䏃ᵓ
ֱ䰽ϱ㧔M1F3㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F2㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F1㧕
ൟো㧦DM20CDL (2A)
NXTMTU072Sa
M1F3
M1F2
M1F1
7. 消耗品的更换 QD029-26
330 NXT 机械手册
7.22 真空阀的吸气阀、排气阀、垫圈等
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
7.22.1 更换时期
机器每运转 10,000 小时
7.22.2 准备物品
7.22.3 更换方法
真空泵的拆除

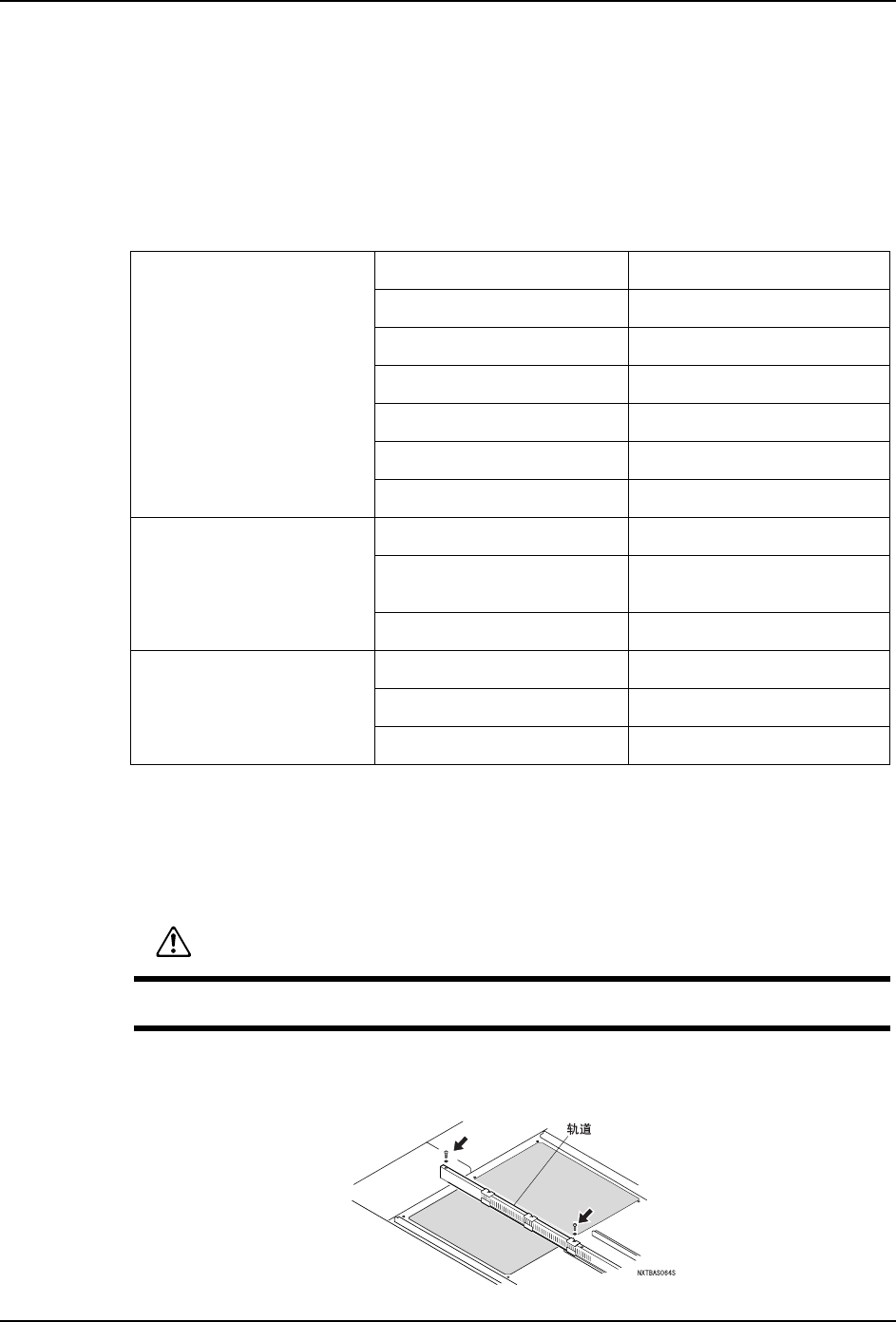

1. 将在基座上右端的模组处于半拉出状态，使主开关 OFF。
2. 小心地拆下固定轨道的螺丝（2 根），尽量不要妨碍拆除真空泵弯曲轨道。其次，拆除盖
板(2块)。
DOP-300SA 维修保养套件 吸取阀干扰防止橡胶 4
吸·排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手 -
转矩扳手 M5 内六角扳手 （可以将紧固
螺距设定为 8N·m 的扳手）
螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、油性笔 -
警告
在进行拆除真空泵操作前，请务必切断机器主电源。
