NXT 机械手册.pdf - 第88页
4. 传感器配置图 QD029-26 68 NXT 机械手册 4.10.2 M6(S) 模组 ※上述地址未显 示在 「I/O Monitor」 上。 1;76(1 4 3 2 4 1 1 2 13 14 9 10 No. 地址 信号名 传感器名 1 CX000 通道 1 侧搬运轨道 电路板通过确认 L Lane 1 conveyor panel left 2 CX001 通道 1 侧搬运轨道 电路板通过确认 R Lane 1 co…
QD029-26 4. 传感器配置图
NXT 机械手册 67
4.10 单搬运轨道传感器

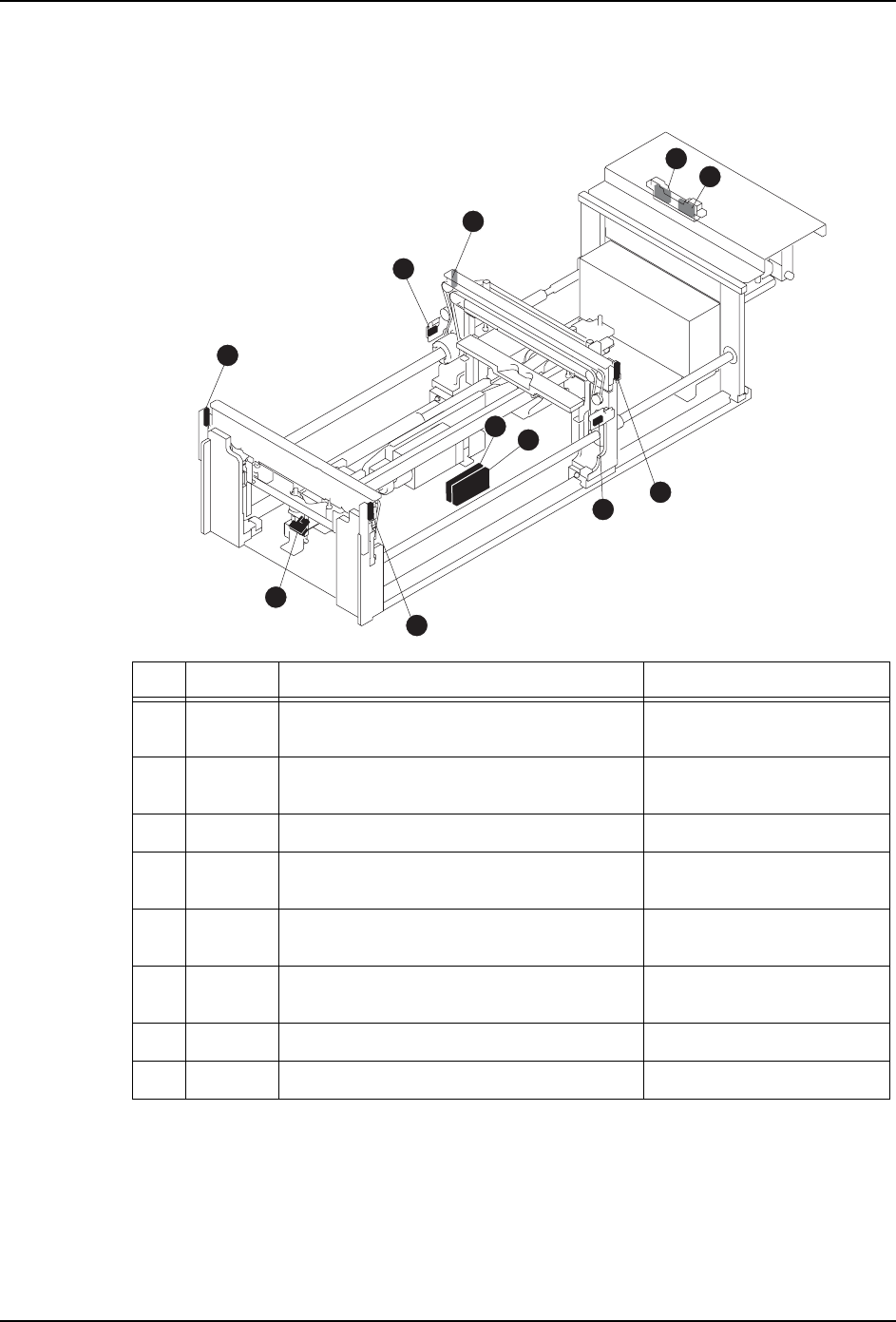

4.10.1 M3(S) 模组
※上述地址未显示在 「I/O Monitor」上。
No. 地址 信号名 传感器名
1 CX000 通道 1 侧搬运轨道电路板通过确认 L Lane 1 conveyor panel
left
2 CX001 通道 1 侧搬运轨道电路板通过确认 R Lane 1 conveyor panel
right
3 CX004 通道 1 侧搬运轨道电路板松开确认 Lane 1 panel unclamp
4 CX005 通道 1 侧搬运轨道真空支撑销确认 Lane 1 backup pin
detection
9 - 通道 1 侧搬运轨道电路板通过确认 L 放
大器
Lane 1 conveyor in
amplifier
10 - 通道 1 侧搬运轨道电路板通过确认 R 放
大器
Lane 1 conveyor out
amplifier
13 CY000 通道 1 侧搬运轨道电路板夹紧 -
14 CY001 通道 1 侧搬运轨道电路板松开 -
1;76(1
2
2
4
3
4
1
1
9
10
13
14
4. 传感器配置图 QD029-26
68 NXT 机械手册

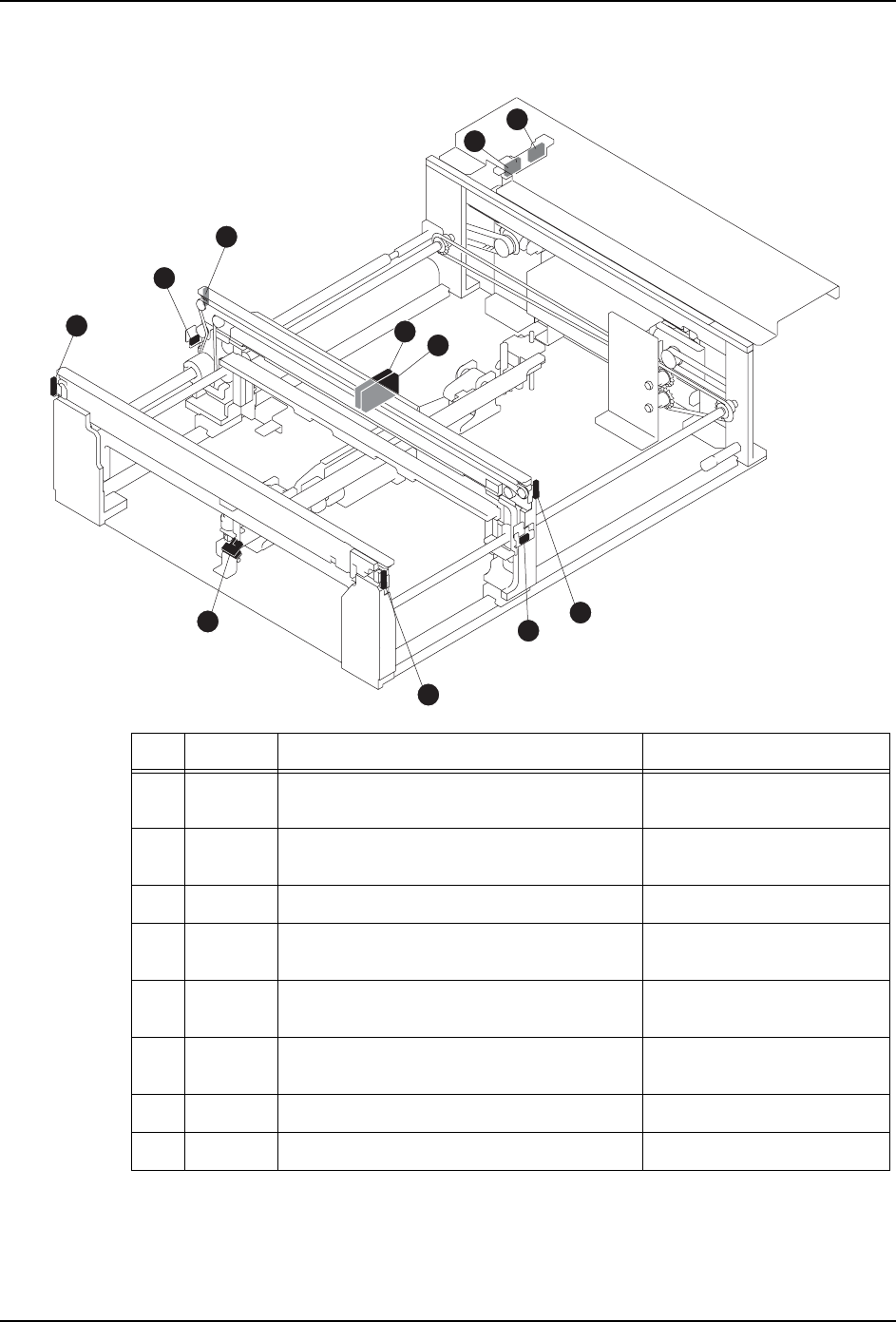

4.10.2 M6(S) 模组
※上述地址未显示在 「I/O Monitor」上。
1;76(1
4
3
2
4
1
1
2
13
14
9
10
No. 地址 信号名 传感器名
1 CX000 通道 1 侧搬运轨道电路板通过确认 L Lane 1 conveyor panel
left
2 CX001 通道 1 侧搬运轨道电路板通过确认 R Lane 1 conveyor panel
right
3 CX004 通道 1 侧搬运轨道电路板松开确认 Lane 1 panel unclamp
4 CX005 通道 1 侧搬运轨道真空支撑销确认 Lane 1 backup pin
detection
9 - 通道 1 侧搬运轨道电路板通过确认 L 放
大器
Lane 1 conveyor in
amplifier
10 - 通道 1 侧搬运轨道电路板通过确认 R 放
大器
Lane 1 conveyor out
amplifier
13 CY000 通道 1 侧搬运轨道电路板夹紧 -
14 CY001 通道 1 侧搬运轨道电路板松开 -
QD029-26 4. 传感器配置图
NXT 机械手册 69

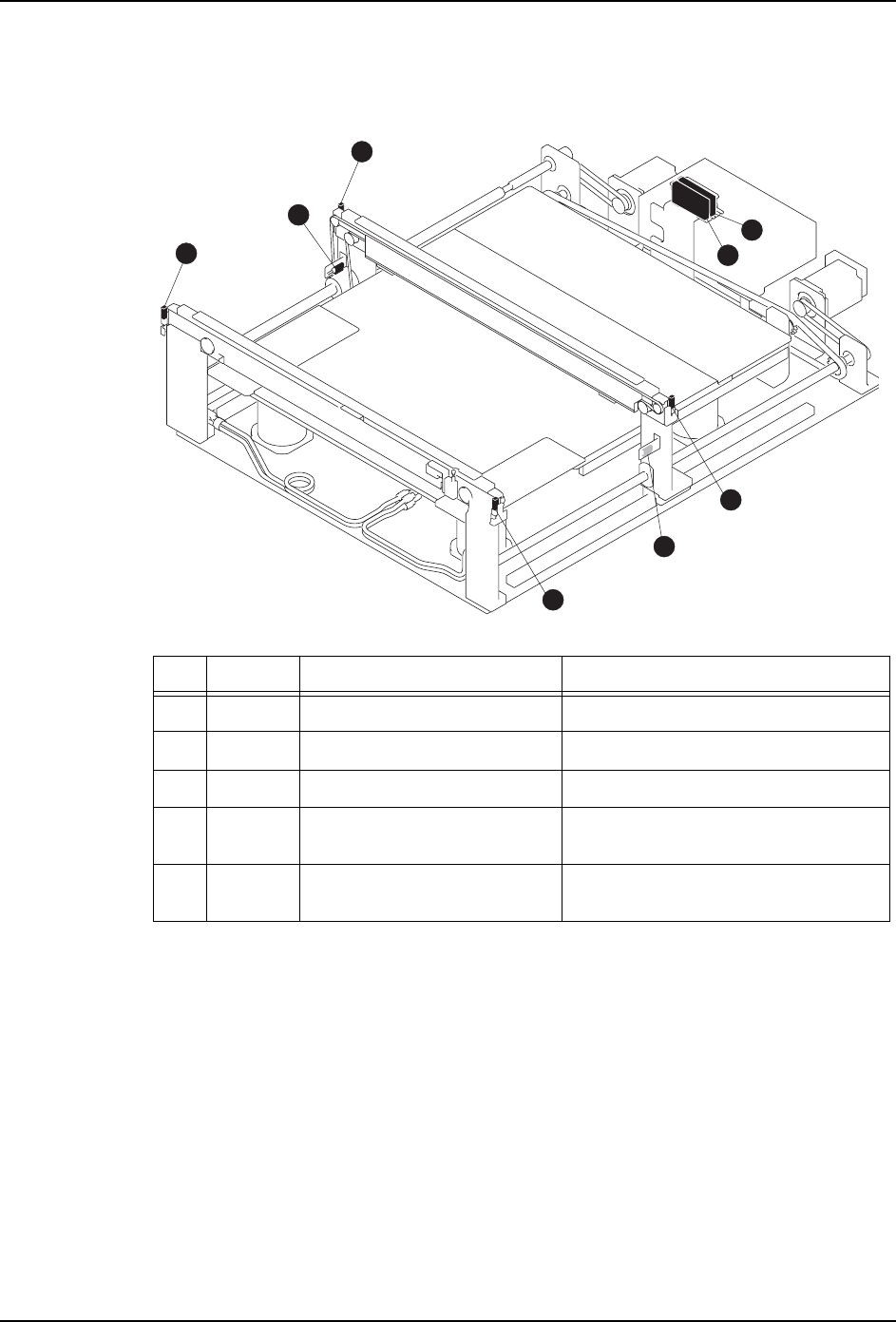

4.11 单搬运轨道 S 传感器
4.11.1 仅仅是 M6S 模组
※上述地址未显示在 「I/O Monitor」上。
No. 地址 信号名 传感器名
1 CX000 搬运轨道电路板通过确认 1 Conveyor panel pass check 1
2 CX001 搬运轨道电路板通过确认 2 Conveyor panel pass check 2
3 CX005 搬运轨道支撑销检测 Conveyor back-up pin check
4 - 搬运轨道电路板通过确认 1
放大器
Conveyor panel pass check 1
amplifier
5 - 搬运轨道电路板通过确认 2
放大器
Conveyor panel pass check 2
amplifier
NXTSEN042a
1
2
2
1
3
5
4
3
