第 4 章 操作篇
4-3. 自动运转的步骤
22
图像显示的切换
触摸图标，切换图像显示。
放大显示
缩小显示
原尺寸大小显示
该块的整体显示
照明图像的切换（上、中、下、伪彩色图像、
3D
图像）
步骤的矩形信息显示、隐藏
良品图像的显示
/
隐藏
步骤的矩形信息闪烁的
ON/OFF
有
/
无步骤指定范围外的高度显示※仅
3D
显示有效
第 4 章 操作篇
4-3. 自动运转的步骤
23
4

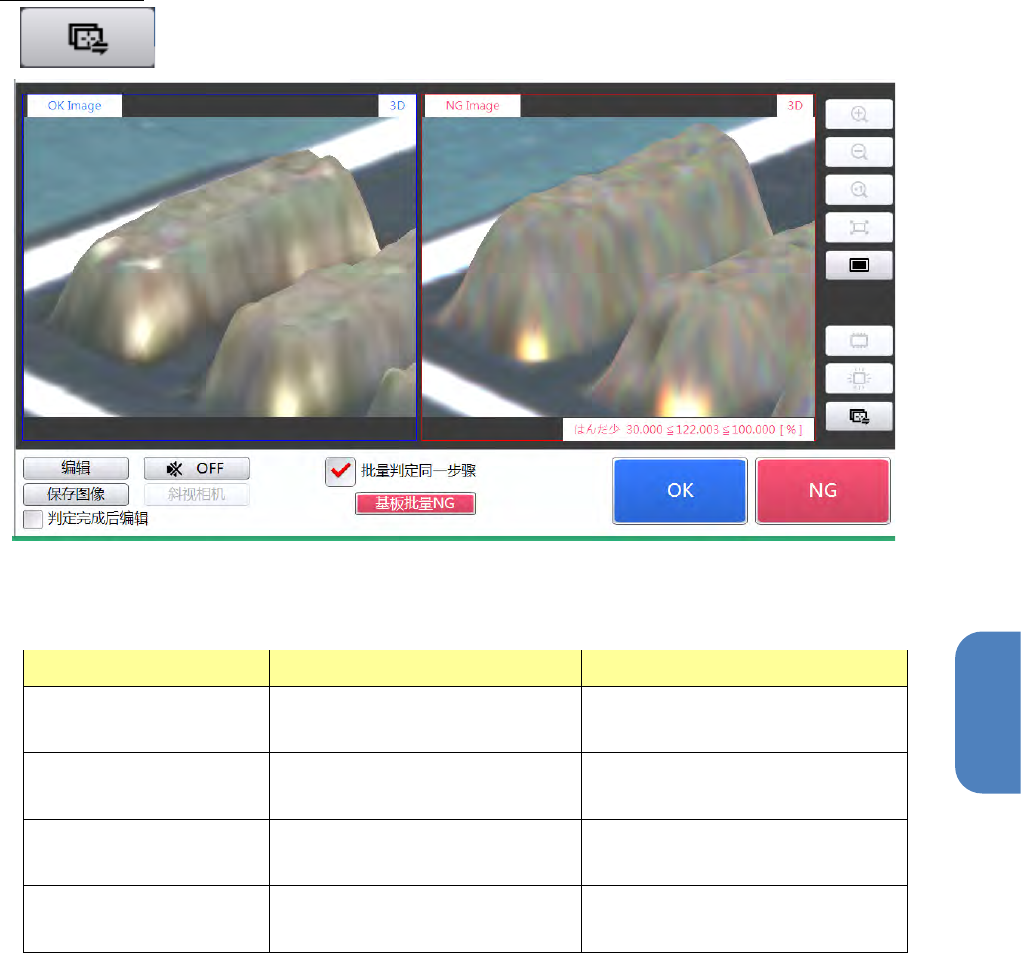

3D
图像的显示
按
按钮，可对显示状态进行依次切换显示。
（显示图像）
对零件的不稳定，凸起等不良进行目视判定时，除了使用通常的平面图像之外，还可使用立体图像加以
确认和判断。
项目
操作
说明
编辑
触摸
[
编辑
]
。
启动机型数据编辑。启动后显示的
块图像会变为当前摄像机图像。
保存图像
触摸［图像保存］。
将拍摄的摄像机图像作为离线图像
保存。
判定完成后编辑
勾选［判定完成后编辑］。
判定
1
块基板后，即启动机型数据
编辑。
批量判定同一步骤
勾选［批量判定同一步骤］。
1
个步骤所有的判定均变为选择的
判定
(OK
或
NG)
。
第 4 章 操作篇
4-3. 自动运转的步骤
24

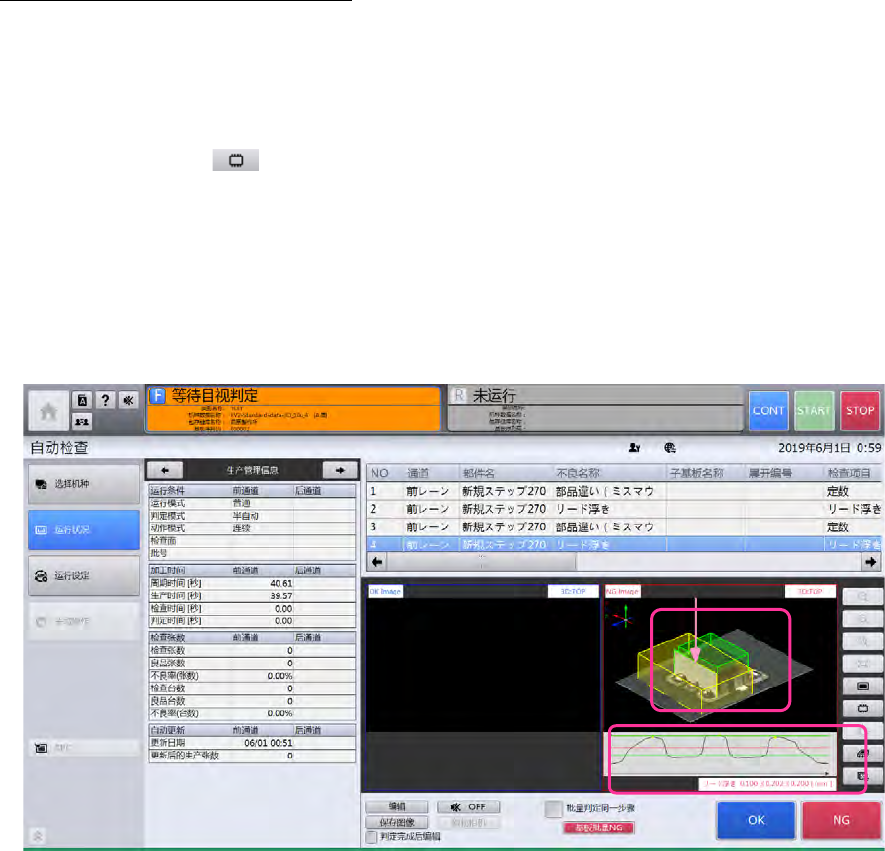

引脚翘起检查的翘起位置的详细显示
在半自动及远程检查的
3D
目视判定画面中，会用箭头标识发现不良的对象引脚。
当判定检查手法
--XY
方向断面引脚测量的判定项目
--
顶点高度（最大值）超过“上限值“时，全部引脚
处都会显示箭头。
显示的动作与矩形按钮
( )
的
ON
／
OFF
同步。
※在过程模式下，未对应本功能。
因此，在展开为过程模式时，将不被显示。
[
运行设定
]
－
[
显示设定
2]
的
[
显示
XY
断面的波形
]
为［
ON
］时，在
3D
图像显示的下方显示波形。
测定水平显示为红色，上下限值显示为绿色。
半自动画面
