RV-2_使用说明书.pdf - 第221页
第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 141 4 16 确认基板边缘搜索结果 ，按“ OK ”按钮。 如果需要对首次 拍摄位置及基 板边缘搜索位置 进行修正时，按箭头按钮移动相机进行调整。 按 OK 按钮，即开始创建基板整体图像。 基板整体图像创 建完成后，即 弹出缩略图像的 选择窗口。 17 按 “ OK ” 按钮。 18 按 “ 下一步 ” 按钮 。 19 在 CAD 数据变 换（使用 C AD 数据、格式 类型…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
140
9 通过焊锡高度设定，在最大测定高度中输
入数值。

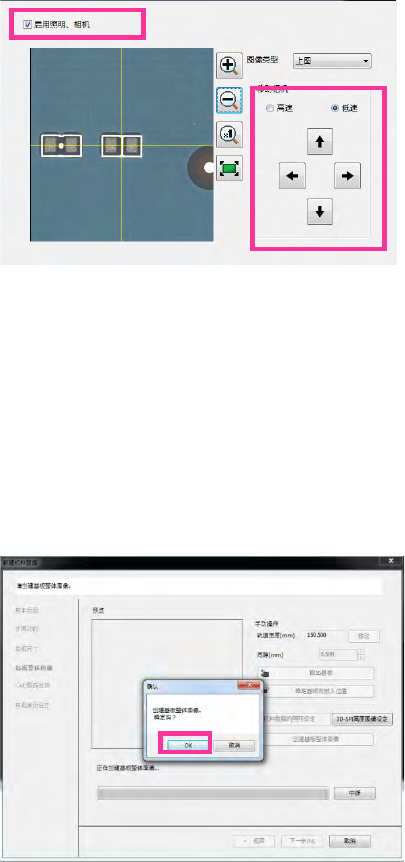

10 勾选“启用照明、相机”，使用箭头按钮向
要进行焊锡检查的目的区域移动。
11 勾选“显示焊锡抽取结果”。
12 进行调整，使焊锡对于图像间演算系数、
二值化阈值具有适当抽取条件。
13 按“OK”按钮。
14 按“创建基板整体图像”按钮。
确认窗口会弹出。
15 按“OK”按钮
即弹出基板边缘搜索手动示教窗口。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
141
4
16 确认基板边缘搜索结果，按“OK”按钮。
如果需要对首次拍摄位置及基板边缘搜索位置
进行修正时，按箭头按钮移动相机进行调整。
按 OK 按钮，即开始创建基板整体图像。
基板整体图像创建完成后，即弹出缩略图像的
选择窗口。
17 按“OK”按钮。
18
按“下一步”按钮。
19 在 CAD 数据变换（使用 CAD 数据、格式
类型、选择读取画面）中分别输入任意信
息，按“下一步”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
142
20 在基板颜色设定中输入任意信息，按“完
成”按钮。
