第 4 章 操作篇
4-5. 机型数据的创建和编辑
146
4-5-15. p-3D
测定（
RV-2D/RV-2-3DH/RV-2-3DHL
专用）
(1) 什么是 p-3D
p-3D
是使用高度图像对元件等的体积或高度进行测定和判定的工具。
通过将其编入处理库编辑中，可组成更高精度的程序。
Tips
• p-3D 装置从上方测量向下方照射的光来测定高度。
因此，根据元件的表面状态，有因获得不到适当的反射光而不能检查的情况。
(2) UI 设计

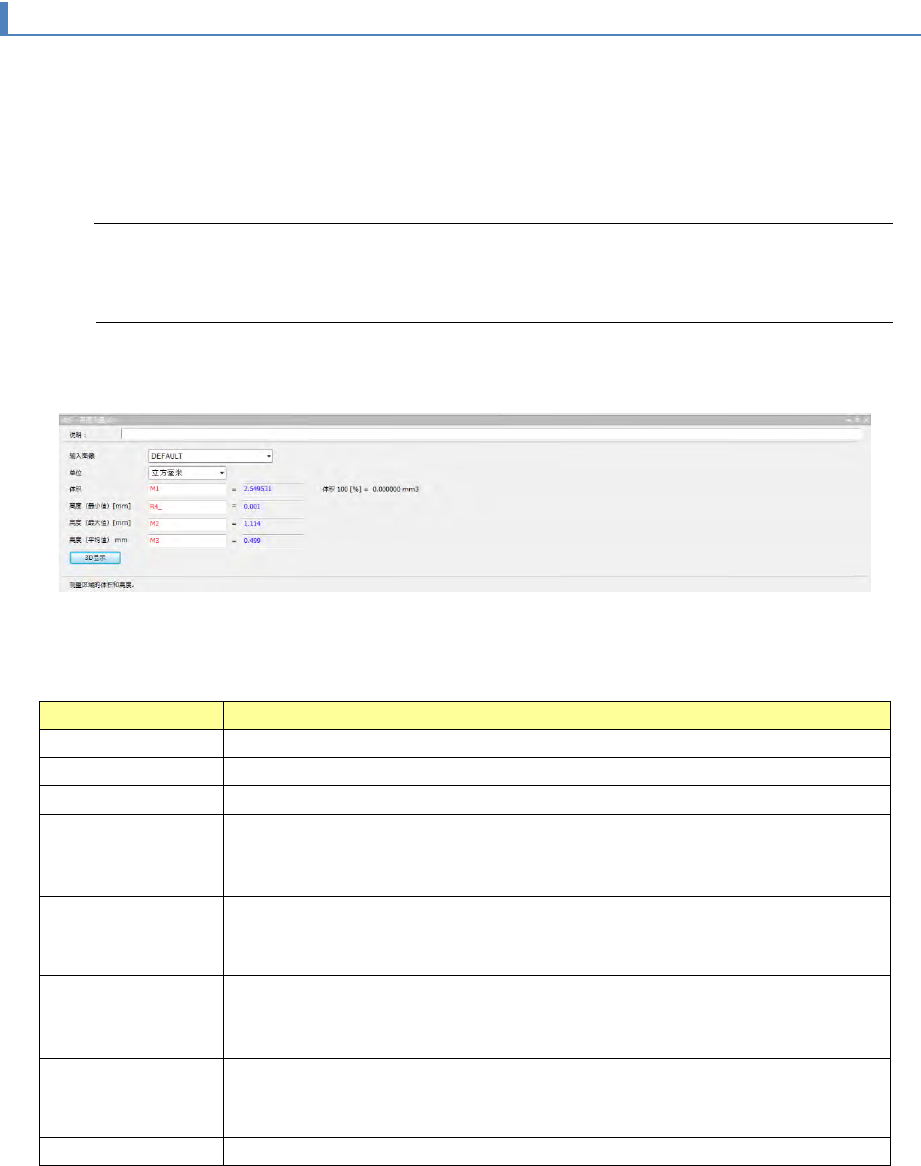

体积、高度测定（
3D
）画面
项目名称
说明
注释
可以输入任意的注释信息。
输入图像
指定要进行处理的图像。
单位
指定百分比、立方厘米单位。
体积
测定范围的体积，存入指定的本地内存变量中。
可以直接输入指定的数值型本地内存。
不能输入数值型本地内存以外的字符串或算式等。
高度（最小值）
测量区的最小高度，并将其分配到指定的本地内存的变量。
您可以输入您直接指定数值类型的本地内存。
这是不可能的进入，例如数字串和公式比本地内存其他。
高度（最大值）
测定领域的最大高度，代入到指定的本地内存变量。
可以直接输入指定的数值型本地内存。
不能输入数值型本地内存以外的字符串或算式等。
高度（平均值）
为了测量区的平均高度，并将其分配到指定的本地内存的变量。
您可以输入一个数值，直接指定内存。
这是不可能的，进入诸如字符串和不是数字内存其他公式。
3D
显示
显示出
3D
显示画面。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
147
4

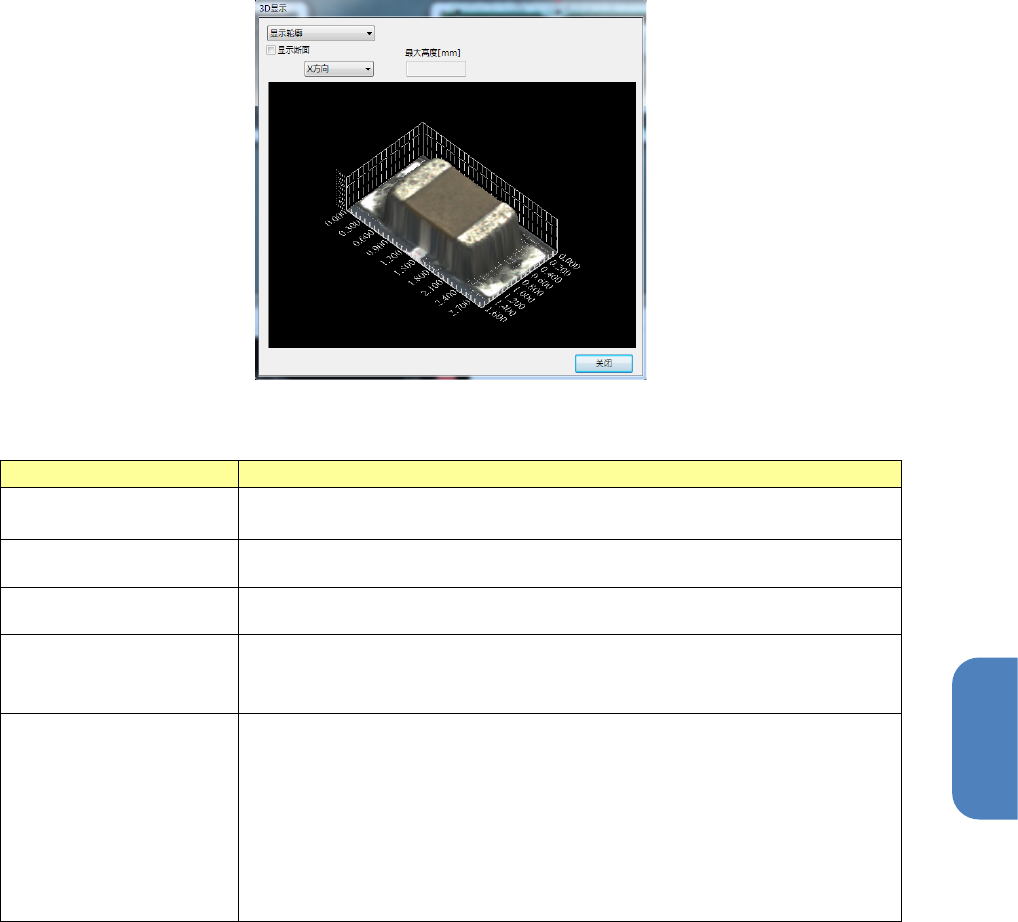

3D
显示画面
项目名称
说明
切换显示区域
通过下拉菜单指定显示的纹理、显示的轮廓。
根据选择的显示，在显示区域中会显示出图像。
显示断面
勾选此项后，可在显示区域中显示断面的线条及图像。
切换断面线条的轴
可从
X
方向、
Y
方向、
Z
方向选择断面线条。
最大高度
[
㎜
]
勾选断面显示，进行断面线条的调整时，将显示出断面线条上的最大高度
值。
不能直接输入。
显示区域
通过切换显示区域，显示选择的图像。
勾选显示断面后，点击图像，即显示断面线条。
断面线条的中央及边端会显示蓝色圈，通过拖拽可调整线条的位置。
通过以下操作，可以变更图像的视点。
・点击左键 + 拖拽 ： 将图像向拖拽方向移动
・点击右键 + 前后拖拽： 放大、缩小图像
・
点击左右键
+
拖拽 ： 进行图像角度的变更或旋转
第 4 章 操作篇
4-5. 机型数据的创建和编辑
148
(3) 创建机型数据
1 从主菜单选择“编辑机型数据”。
显示机型数据编辑画面。
2 从文件中选择创建机型数据-新建。
显示新建机型数据画面。
3 在基本信息（机型数据名、机型类别、包存
储库、注释）中分别输入任意信息，按“下
一步”按钮。
