第 4 章 操作篇
4-4. 实时 SPC 功能
38

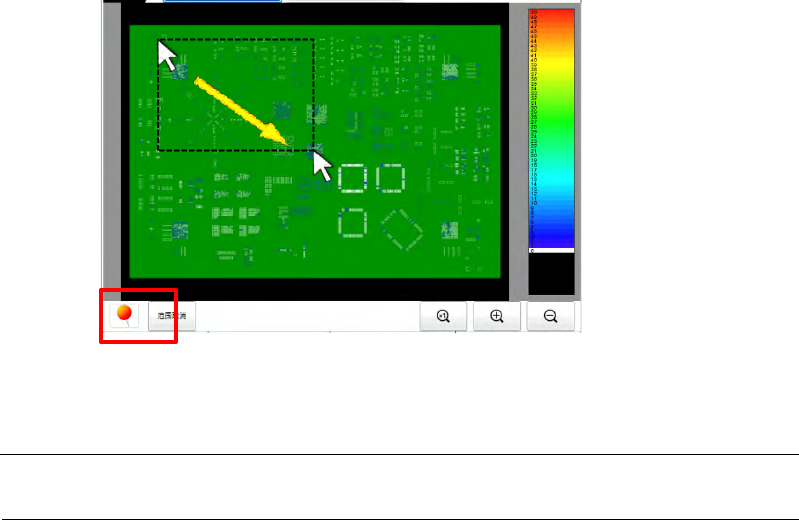

要取消范围时，请触摸大头针按钮右侧相邻的范围取消按钮。
指定范围将被取消，按照整体的检查结果更新柱状图、
CP
值。
Tips
• 以管理员以上身份登录，可在停止运行状态下进行编辑。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
39
4
4-5.
机型数据的创建和编辑
进行机型数据的创建和编辑。
Tips
•
请不要通过触屏式监视器进行上述“机型数据的创建和编辑”，而是使用键盘和鼠标
进行操作。
4-5-1.
画面构成

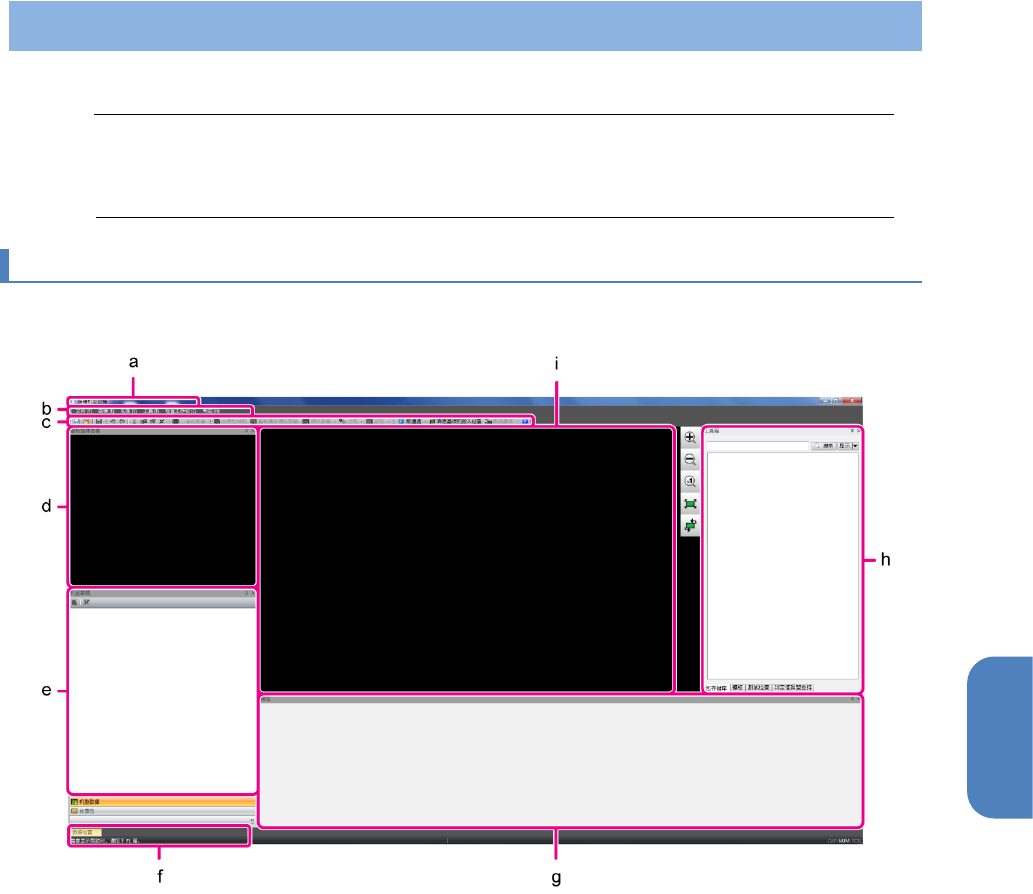

在主菜单中按下［编辑机型数据］后，将显示数据编辑画面。
(a)
标题栏
(b)
菜单栏
(c)
工具条
(d)
基板全体图显示区域
(e)
导航面板
(f)
消息显示区域
(g)
属性窗口
(h)
工具栏
(i)
放大图像显示区域
第 4 章 操作篇
4-5. 机型数据的创建和编辑
40
4-5-2.
机种数据的新建
按照基本信息、扩展功能、基板尺寸、基板整体图像、转换
CAD
数据、基板颜色设定的顺序输入信息。
1

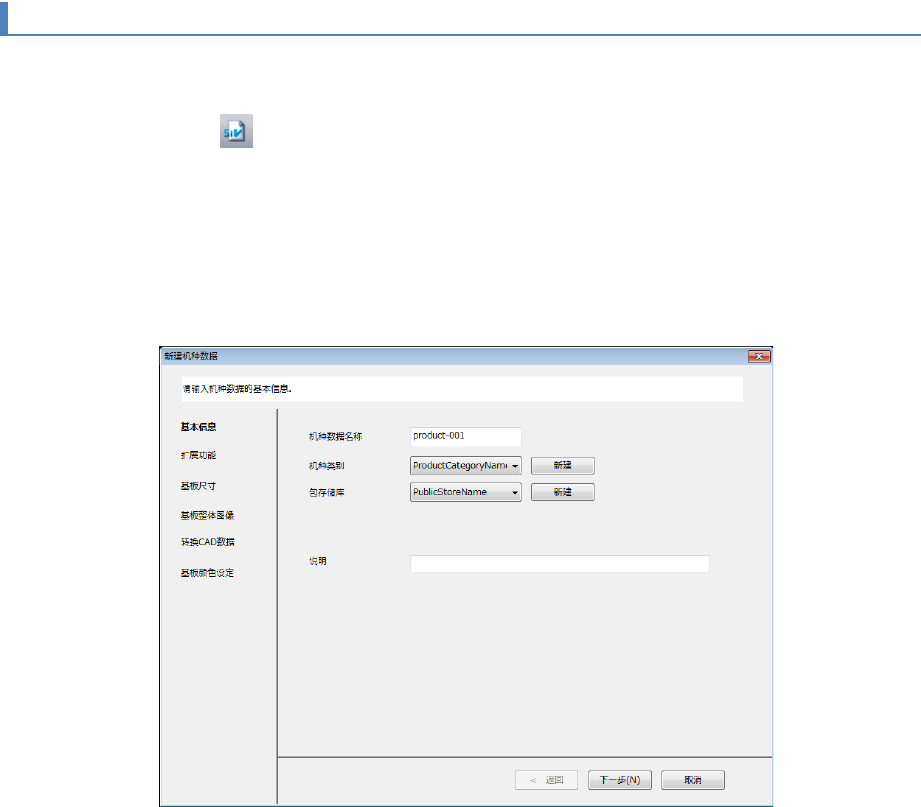

点击工具栏的 。或者选择菜单中的［文件］ - ［创建机种数据］ - ［新建］。
显示［新建机种数据］画面。
2
在［基本信息］中按照［机种数据名称］、［机种类型］的顺序输入信息，选择用于
［包存储库］的数据，按［下一步］。
离线时在选择［分解能］后按［下一步］。
3
在［扩展功能］中选择使用的扩展功能。
选择［使用坏板标记］。
选择［使用读码器］。
选择［使用基板序列码（付费选项）］。
选择［使用
3D
检查］。
当您操作
“
使用
3D
检查
”
是
[i-3D]
，
[e-3D
（
3mm
）
]
，
[e-3D
（
6.5mm
）
]
、［
p-3D
］然后选择。
“e-3D”
与选项的情况：
[i-3D]
，
[e-3D
（
3mm
）
]
，
[e-3D
（
6.5mm
）
]
可以被选择。
使用
p-3D
选项：只能选择
p-3D
在
“e-3D”
和
“
没有对
p-3D
选项
”
的情况：
[i-3D]
唯一选择。
