第 4 章 操作 篇 4- 5. 机型数据 的创 建和编辑 86 在机型数据树状图中 选择 目标子板， 在属性窗口中选择 ［批量展开］选项卡。 分别 在 ［展开数］ 的 ［横向］ 、 ［纵向］ 、 ［展开偏移量（补正值） ］ 的［ dx ］、 ［ dy ］输 入数 值 。 Tips • 在放大图像显示区域 选择 基准子板的 步骤后，相应子板 的所有 步骤 均为选择状态 。在 此状态下，可以进行复 制和粘贴操作。 集合板的编辑 模…
第 4 章 操作篇
4-5. 机型数据的创建和编辑
85
4

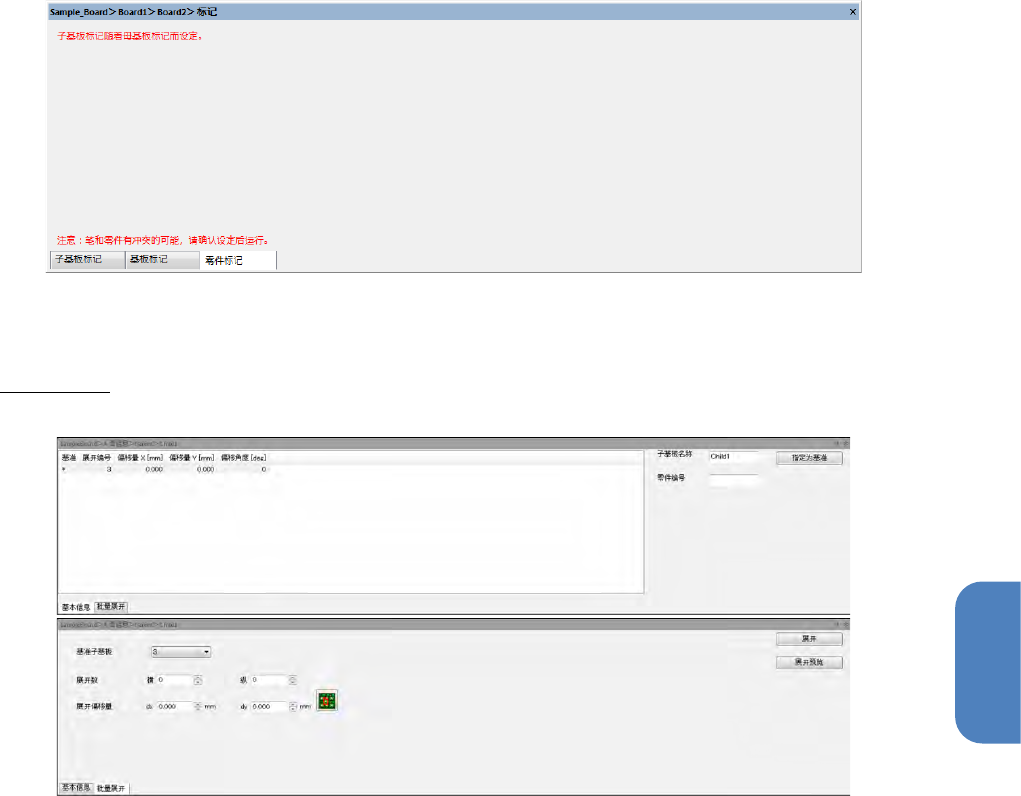

在亲基板的
[
零件标记
]
页勾选
[
全部子基板的设定相同
]
时，子基板的
[
零件标记
]
处不能设定零件标记。
子基板的零件标记应随着亲基板进行设定。
未勾选
[
全部子基板的设定相同
]
时，在子基板的
[
零件标记
]
处可以设定子基板的零件标记。
子板的编辑
子板的编辑画面在勾选了机型数据信息的［集合基板］时，显示如下操作。
导航面板的子板编辑图标
删除所选子板。
子板的追加
在机型数据树状图中选择追加的面，在导航面板上点击［添加］。
子板的删除
在机型数据树状图中选择要删除的子板，点击［删除］。
子板的展开
展开前，对展开的子板创建步骤。
也可视需要，事先创建定位标及坏标记。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
86
在机型数据树状图中选择目标子板，在属性窗口中选择［批量展开］选项卡。
分别在［展开数］的［横向］、［纵向］、［展开偏移量（补正值）］的［
dx
］、［
dy
］输入数值。
Tips
•
在放大图像显示区域选择基准子板的步骤后，相应子板的所有步骤均为选择状态。在
此状态下，可以进行复制和粘贴操作。
集合板的编辑模式
将菜单的［工具
(&T)
］
-
［编辑集合基板］设为［开］后，可编辑已展开的子板。但无法用［开］
返回到［关］。
重新创建展开基板的良品图像
在展开基板列表中选择展开基板后，从右击菜单执行
[
创建良品图像
]
，将重新创建所选展开基板内步
骤的良品图像。

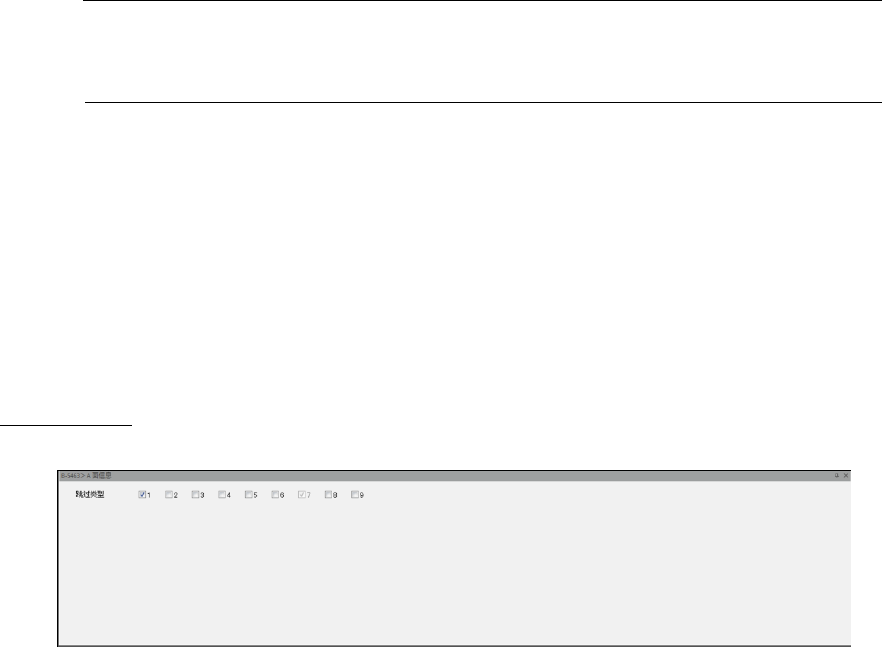

面信息的设定
针对双面基板，可分别设定［跳过类型］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
87
4

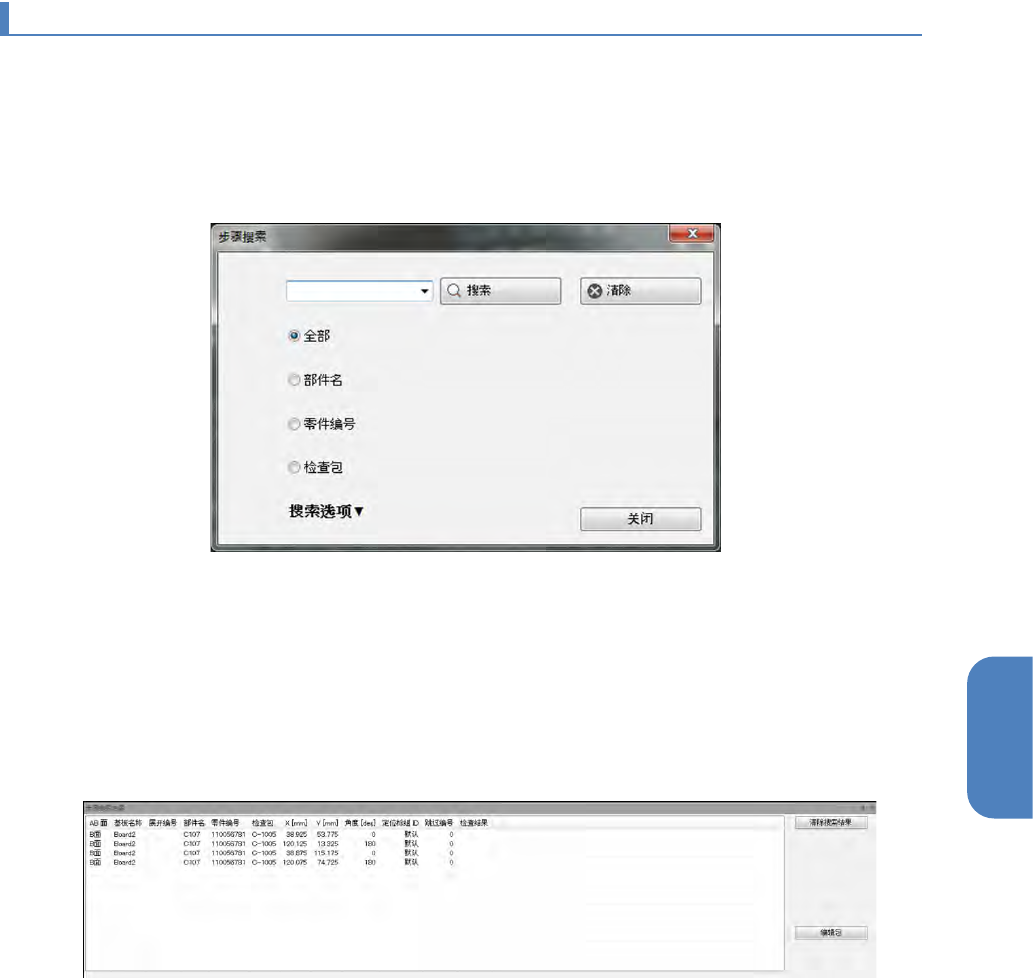

4-5-9.
步骤的搜索
使用步骤搜索功能，可以从大量步骤中快速找到目标步骤。
1
选择菜单中的［编辑］ - ［步骤搜索］。
2
在［步骤搜索］中输入要搜索的关键字。
对于搜索条件，可进行如下设定。
•
全部
•
部件名
•
零件编号
•
检查包
与搜索条件一致的步骤会显示在［步骤搜索结果］画面上。
