第 7 章 选配 7- 9. e- 3D(RV -2 专用 ) 55 7 10 对基板边缘搜索 结果进行确 认，按“ OK ”按 钮。 如果需要对首次 拍摄位置及基 板边缘搜索 位置进 行修正时，按箭头按钮移动相机进行调整。 按 OK 按钮，即开始创建基板整体图像。 基板整体图像创 建完成后，即 弹出缩略图 像的选 择窗口。 11 按“ OK ”按钮。 12 按“下一步”按钮。 13 在 CAD 数据变换 （使用 CAD 数据、格式类 …
第 7 章 选配
7-9. e-3D(RV-2 专用)
54

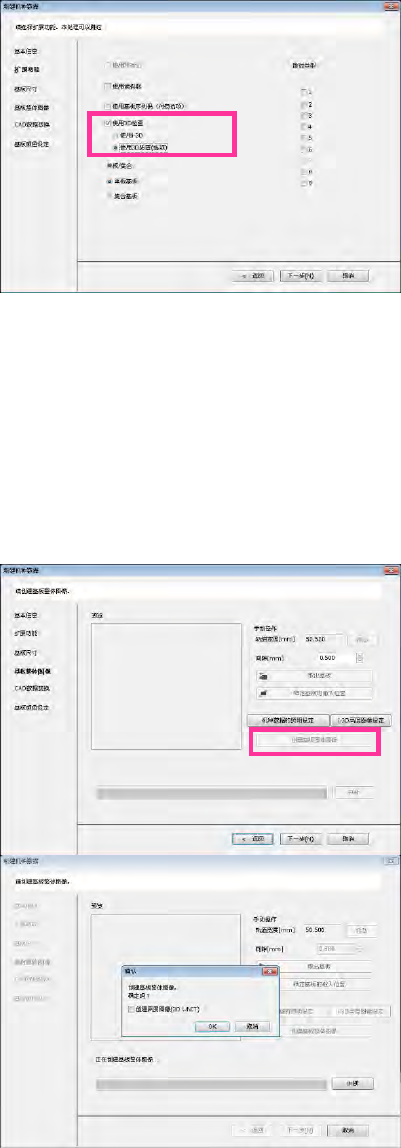

4 勾选“启用 3D 检查”，选择“使用 3D 装置
（选项）”。
分别输入任意信息，按“下一步”按钮。
5 在基板尺寸（基板长度、基板宽度、基板厚
度）中，分别输入任意信息，按“下一步”
按钮。
6 按“移动”按钮，调整轨道宽度。
7 将基板放置在传送轨道上，按“基板搬入位
置定位”按钮，使基板被夹紧。
8 按“创建基板整体图像”按钮。
即弹出确认窗口。
9 勾选“创建高度图像（3D UNIT ）”， 按
“OK”按钮
即弹出基板边缘搜索手动示教窗口。
第 7 章 选配
7-9. e-3D(RV-2 专用)
55
7

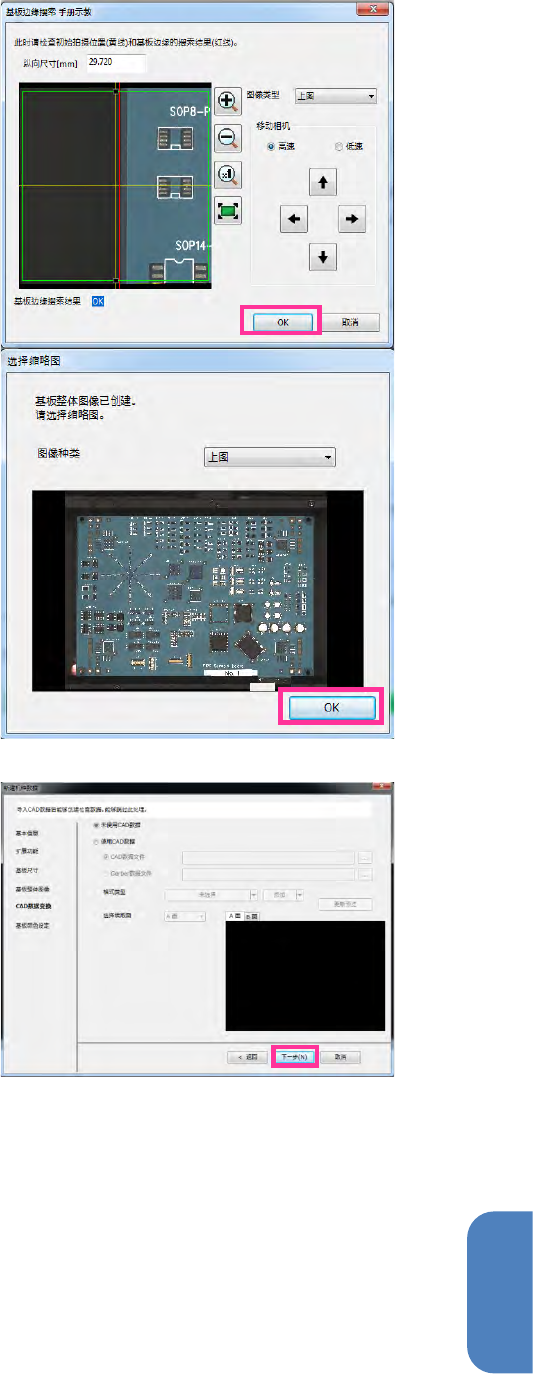

10 对基板边缘搜索结果进行确认，按“OK”按
钮。
如果需要对首次拍摄位置及基板边缘搜索位置进
行修正时，按箭头按钮移动相机进行调整。
按 OK 按钮，即开始创建基板整体图像。
基板整体图像创建完成后，即弹出缩略图像的选
择窗口。
11 按“OK”按钮。
12 按“下一步”按钮。
13 在 CAD 数据变换（使用 CAD 数据、格式类
型、选择读取画面）中，分别输入任意信
息，按“下一步”按钮。
第 7 章 选配
7-9. e-3D(RV-2 专用)
56

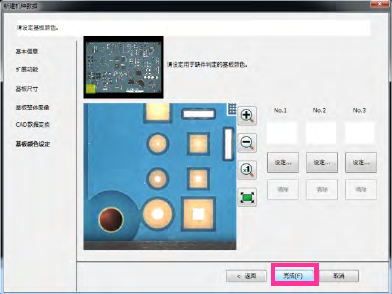

14 在基板色设定中，分别输入任意信息，按
“完成”按钮。
