第 4 章 操作篇
4-5. 机型数据的创建和编辑
165
4
4-5-21.
外框颜色的设定
某些基板的颜色会导致外框和检查框难以辨识。可以变更外框和检查框的颜色，使外形框和检查框容易
辨识。
1
在机型数据树状图中选择［基板颜色］ - ［外形框颜色设定］选项卡。
2
设定主题，［基板颜色］，［详细］。
点击［详细］的颜色后将显示调色盘，可设定颜色。
4-5-22.
旋转机种数据
可按
90
度为单位旋转机种数据。
1. 从菜单选择［编辑］ - ［旋转机种数据］。
2. 选择旋转角度。
3. 点击［OK］或［取消］按钮。
OK
进行机种数据的旋转。
NG
不做任何操作，结束机种数据的旋转。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
166
4-5-23.
块分配编辑
可手动调整块分配位置、块分配顺序及块添加
・
删除。
基板信息

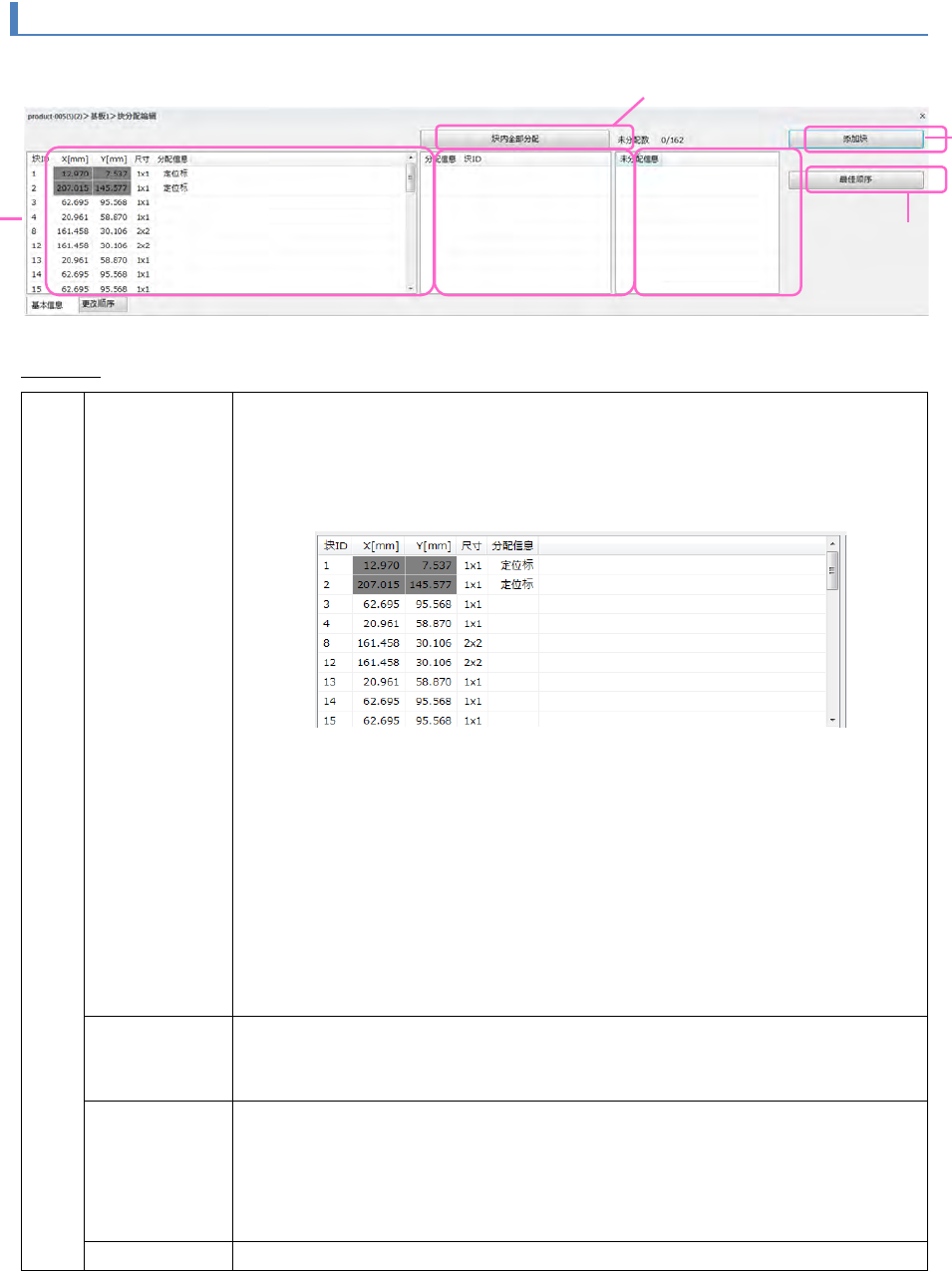

(a) 块信息列表 ・ 用列表显示全部块信息。
・ 根据选择，更新分配信息列表。
・ 默认排序顺序为块编号升序。
・ 在选择块上点击鼠标右键打开内容菜单，选择该菜单的「删除」即可删
除块。
・ 如果删除的块中存在大元件，与该大元件关联的块会一起删除。
・ 在物理键盘上按「Delete」键，与点击鼠标右键在菜单选择「删除」的
处理相同。
※ 如果块中存在定位标记，会出现错误提示，该选择的行不能删除。
・ 选择块时，应移动位置，使得与选择行对应的块中心坐标位于放大图像
显示区域的图像中央。
※ 放大图像区域的显示位置移动处理与步骤处理相同
・ 按下 Ctrl 或 Shift，可选择多个
※选择多个时的分配信息不会显示。「 块内全部分配」按钮会无效。
块
编号
（ID）
・ 显示块分配编号。
※合成块会作为一个块显示。
・
此项不可编辑
X[mm] ・ 输入设定块分配的中心位置偏移量（补正值）X 坐标（设计坐标）。
・ 块中不包含定位标记时，可编辑此项
・ 块中包含定位标记时，此项不可编辑
・ 如果输入了使块超出软限制的中心坐标，会在提示显示区域中显示「输
入的坐标超过了软限制。」的错误提示，恢复为输入前的值。
Y[mm]
・
输入设定块分配的中心的位置偏移量（补正值）
Y
坐标（设计坐标）。
a
b
C
d
e
f
第 4 章 操作篇
4-5. 机型数据的创建和编辑
167
4
・ 块中不包含定位标记时，可编辑此项
・ 块中包含定位标记时，此项不可编辑
・ 如果输入了使块超出软限制的中心坐标，会在提示显示区域中显示「输
入的坐标超过了软限制。」的错误提示，恢复为输入前的值。
尺寸 ・ 明白显示尺寸，可知是通常块、或是大元件
・
单独的块为「
1×1
」 合成块以「纵块数
×
横块数」显示
分配信息 ・ 如果存在包含优先级的包的块及不分配的块，会在该块对应的备注中显
示。
・ 如果块中存在 AB 面识别标记，会显示固定字符串「AB面识别标记」。
・ 如果块中存在定位标记，会显示固定字符串「定位标记」。
・ 如果块中存在坏板标记，会显示固定字符串「坏板标记」。
・ 如果块中存在基板序列码，会显示固定字符串「基板序列码」。
・ 如果一个块中同时存在「AB 面识别标记」、「 定位标记」、「 坏板标记」、
「基板序列码」，仅显示优先级高的信息。例如，「AB 面识别标记」和
「坏板标记」同时存在时，备注中会显示「AB 面识别标记」。
・
此项不可编辑
(b) 「块内全部分
配」按钮
・ 对选择的块 ID 中可分配的信息（步骤及标记）进行全部分配
・
分配完成后，对分配信息列表进行更新
(c) 分配信息列表 ・ 在选择的块区域中，显示全部可变更的分配信息／未分配信息。
・ 默认排序顺序为按照分配信息名的升序。
・ 可排序。
・ 仅可选择 1 行。
・ 移动到块范围外的元件也可显示。
・ 选择分配信息时，与放大图像区域中选择的行对应的分配信息的元件最
外形框会显示红色，元件最外形框的中心位置会显示红色的引导线（十字
标记）。 而且会移动位置，使分配信息的中心坐标成为放大画面显示区域
的图像中央。
分配信息 ・显示分配信息的名称。※ 固定字符串可对应多种语言
※ 分配信息为步骤时，会显示部件（Reference）名。
※ 分配信息为基板序列码时，会显示固定字符串「基板序列码」。
※ 分配信息为 AB 面识别标记时，会显示固定字符串「AB 面识别标
记」。
※ 分配信息为坏板标记时，显示固定字符串「坏板标记」＋坏板标记
ID。
・
此项不可编辑
块 ID ・ 分配信息为母定位标记时，此项会变为无效。
・ 分配信息为 AB 面识别标记、坏板标记、子定位标记、基板序列码、
步骤时，此项会变为有效。
・ 选择项会显示以下内容。
・ 未分配
・ 可移动的块 ID（排序顺序为块 ID 的升序）
・
选择项的默认显示为自身的块编号。※未分配时，会显示「未分配」。
(d)
未分配信息
・
显示机种数据内的块未分配信息。
未分配数
显示的格式为固定字符串「未分配数」＋「未分配数
/
全体步骤数」。
未分配信息
列表
・ 显示列表中全部未分配信息。
・
一个列表中只能选择一个行。
