第 3 章 导入篇
3-1. 安装
11
3
3-1-6.
作业区域

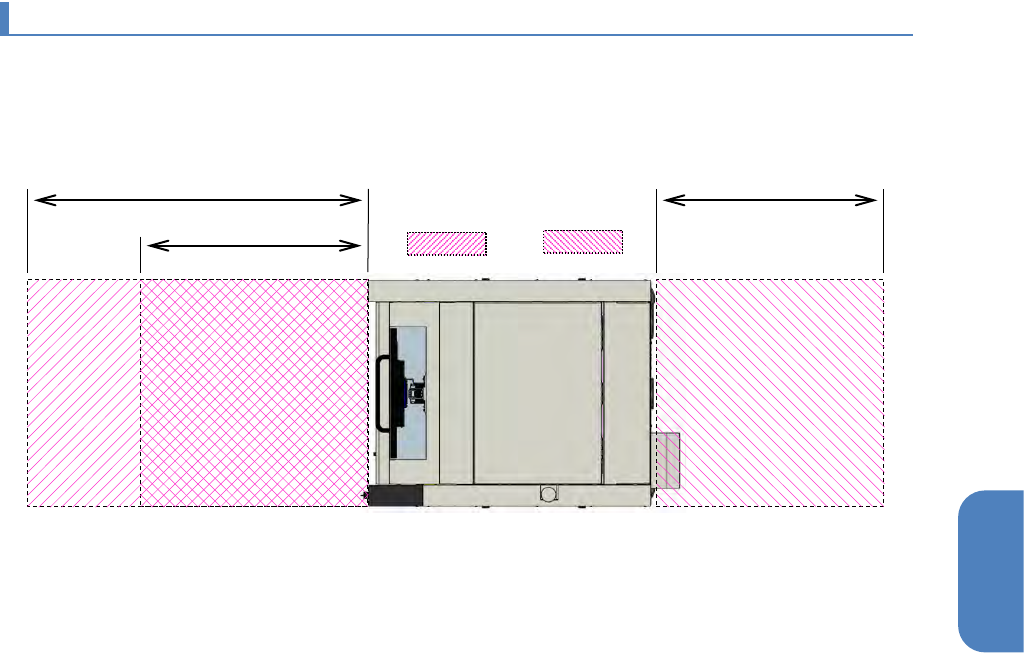

对本机进行操作和保养检查时所需的作业区域如下所示。请勿在该区域内放置物品。
上表面图
1000
1000
1500
作业区域
维护区域
第 3 章 导入篇
3-1. 安装
12
3-1-7.
运输时的注意事项
用户在运输本机时，请注意下列几点：
•
XY
轴固定：请用交货时附属的固定托架进行固定。
•
LCD
保护：请用交货时附属的保护材料进行保护。
•
信号塔保护：移动时请放倒。
•
使用升降装置移动本机时，请使用宽度尺寸在
620mm
以下的升降装置。（可搬重量：
1500kg
）
机器的重心位置
【
RV-2 / RV-2-3D / RV-2-3DH
】
【
RV-2-3DHL
】
(a)
重心
a
1250kg
450mm
900mm
610mm
a
1000kg
450mm
500mm
610mm
第 3 章 导入篇
3-1. 安装
13
3
3-1-8.
输送带部位的安全措施
本机的左右两侧设有搬入口和搬出口，可搬送单轨道和双轨道规定的最大宽度的基板。
安装于本机前后的装置请尽量靠近搬入口和搬出口安装，避免手能伸入。如果无论如何无法避免，请采
取加装安全罩等安全措施。
（安全措施示例）
