第 4 章 操作篇
4-6. 进程模式
199
4

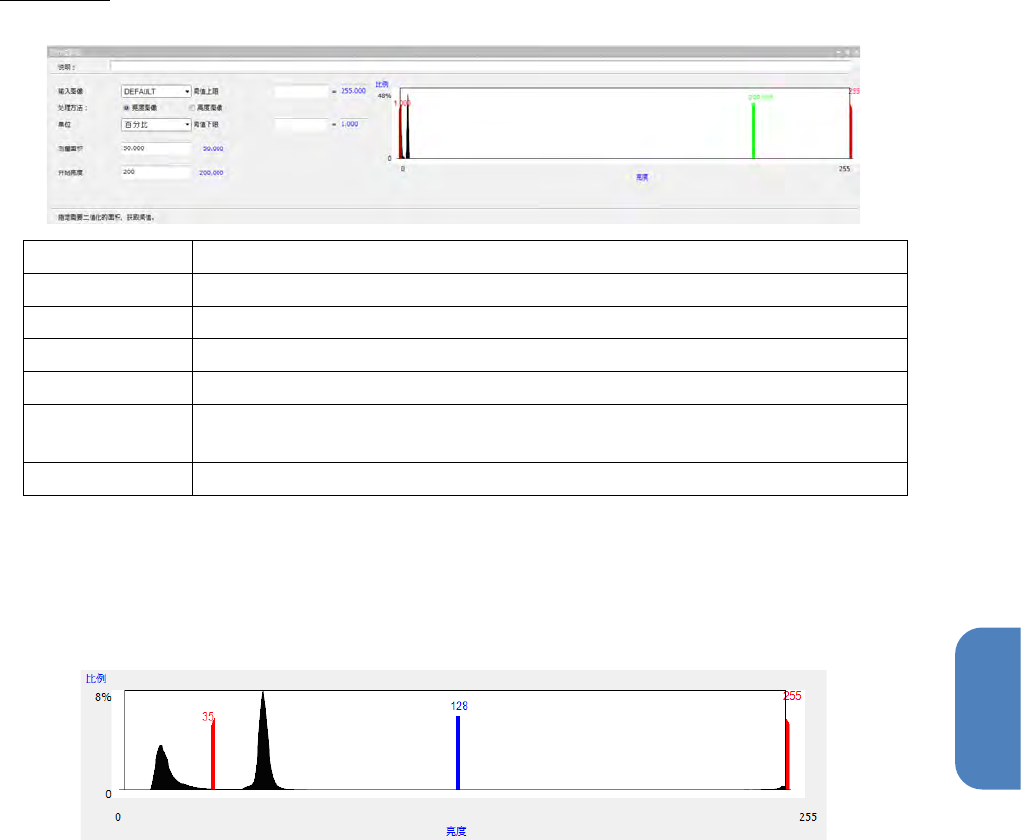

百分位数法
通过输入单色图像指定
2
值化的面积，取得阈值。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
单位
在［
%
］，［平方毫米］中，指定面积单位。
测量面积
输入要进行
2
值化的面积，或从本地内存中指定。
开始亮度
(
开始高度
)
输入开始计算的亮度值
(
高度
)
，或从本地内存中指定。
阈值
将计算得到的阈值保存到本地内存中。
亮度
(
高度
)
直方图：
在输入图像和检查框信息中显示直方图。指定
2
值化的面积和开始亮度
(
开始高度
)
，并执行百分位数法
之后，以红色线条显示上限阈值和下限阈值。
纵轴：像素数的比例
横轴：亮度值
(
高度
)
(a)
上限阈值
(b)
开始亮度
(
开始高度
)
(c)
下限阈值
a
b
c
第 4 章 操作篇
4-6. 进程模式
200

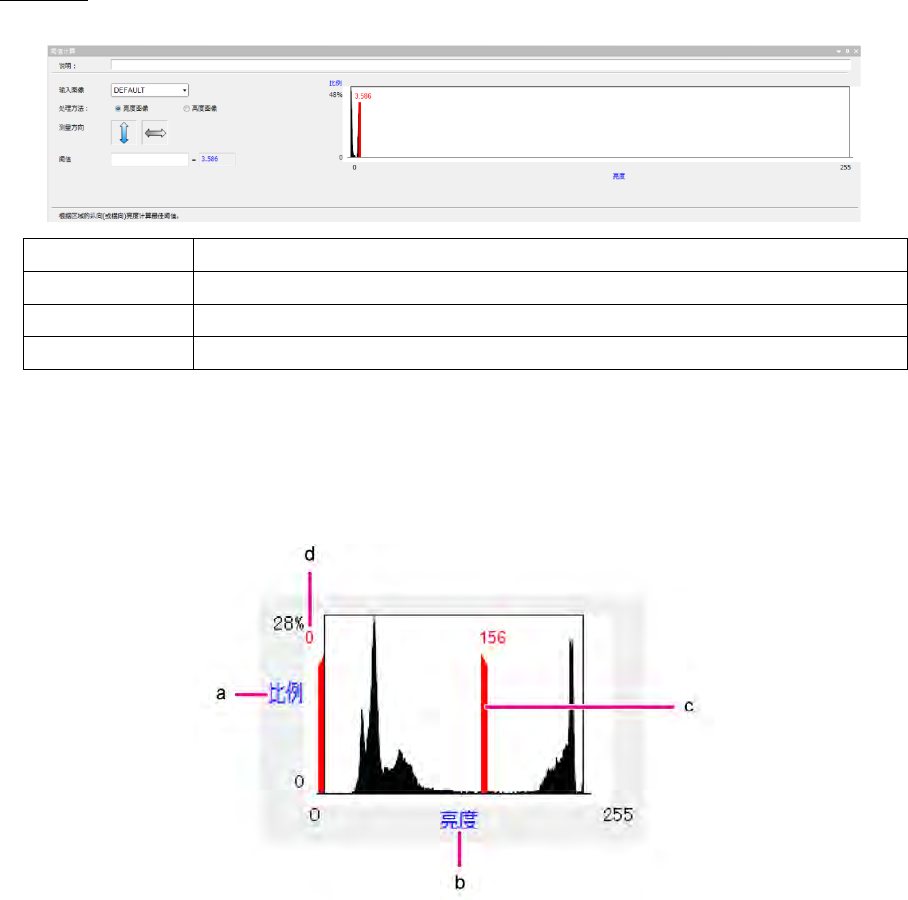

阈值计算
通过输入单色图像，根据区域纵向或横向的亮度，计算最佳阈值。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
测量方向
在［纵向］，［横向］中，指定计算的测量方向。
阈值
将计算得到的阈值保存到本地内存中。
亮度直方图：
在输入图像和检查框信息中显示直方图。指定测量方向并执行阈值计算后，以红色线条显示计算的最佳
阈值（上限阈值和下限阈值）。
(a)
纵轴：像素数的比例
(b)
横轴：亮度值
(c)
上限阈值
(d)
下限阈值
第 4 章 操作篇
4-6. 进程模式
201
4
单色
2
值化
对于单色图像，用亮度
(
高度
)
对指定区域进行
2
值化。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
处理方法
从
[
亮度图像
]
·
[
高度图像
]
选择。
输出图像
指定输出目标的图像型本地内存。
阈值
将计算得到的阈值保存到本地内存中。
亮度
(
高度
)
直方图：
利用输入图像和检查框信息，显示直方图。以红色线条显示计算的最佳阈值（上限阈值和下限阈值）。
(a)
纵轴：像素数的比例
(b)
横轴：亮度值
(
高度
)
(c)
上限阈值
(d)
下限阈值
