4 操作
4-6. 进程模式
225
4

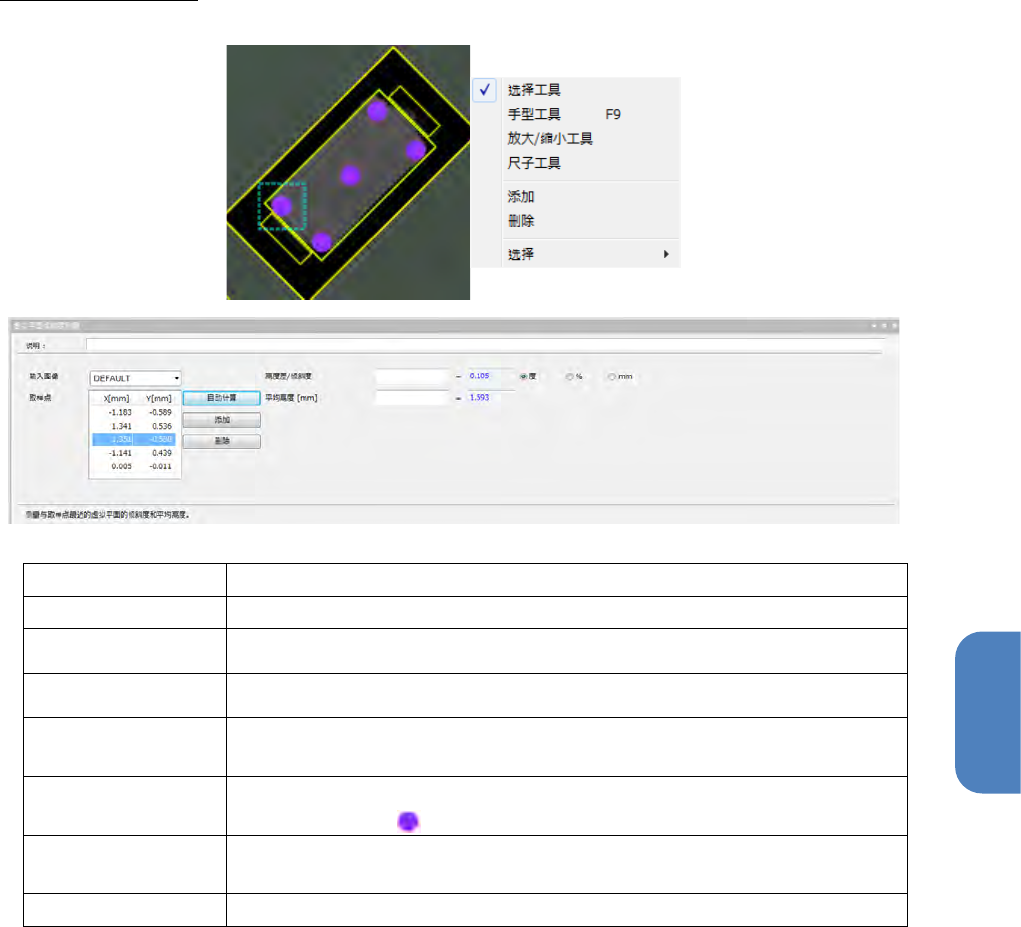

虚拟平面倾斜度测量
测量从所述取样点产生的虚拟平面上。
说明
输入检查进程的说明,使之显示。
输入图像
指定输入源的图像型本地内存。
取样点
查看从待从虚拟平面中创建的取样点的中心的输入图像的偏移量
自动计算
重置当前取样点,自动计算的取样点。
添加
要添加到周围的取样点的输入图像。
在放大的图像,单击鼠标右键,还可以选择添加。
删除
以删除在所选择的状态的取样点。
放大后的图像上的 ,单击鼠标右键,还可以选择删除。
高度差
/
倾斜度
它指定用于测量的虚拟平面上的方法(度,%,
mm
),和存储测量结果到
指定的本地内存。
平均高度
并存储虚拟平面到指定的本地内存的平均高度。
4 操作
4-6. 进程模式
226

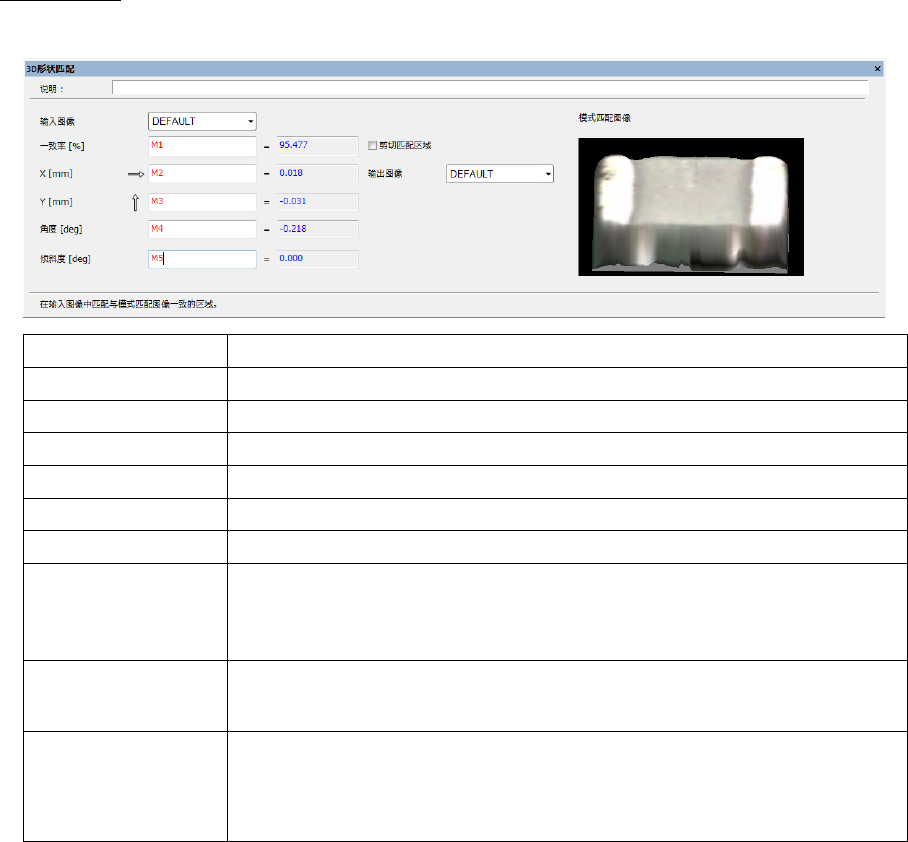

3D
形状匹配
从高度图像制作
3D
形状匹配模式,在输入图像中匹配与模式一致的区域。
说明
可以输入说明
输入图像
指定匹配的对象图像。
一致率
[%]
显示匹配的一致率结果,输入到本地内存。
X [mm]
显示匹配的
X
方向偏差量,输入到本地内存。
Y [mm]
显示匹配的
Y
方向偏差量,输入到本地内存。
角度
[deg]
显示匹配的角度偏差量,输入到本地内存。
倾斜度
[deg]
显示匹配的倾斜度,输入到本地内存
剪切匹配区域
对处理对象图像,设定是否执行匹配区域图像的剪切处理。
※默认值:不勾选
勾选时,将剪切处理输出的图像输出到指定的图像内存。
输出图像
在剪切匹配区域的图像时,指定保存输出图像的图像内存。
※仅剪切匹配区域的勾选框为勾选状态时有效
模式图像
显示
3D
形状匹配模式图像
3D
显示图像。
可以通过鼠标操作,实现模式的
3D
显示图像的放大、缩小、旋转。
在模式图像显示区域双击鼠标左键,将显示出编辑
3D
形状模式匹配对话框
画面。
4 操作
4-6. 进程模式
227
4
模式制作
3D
形状匹配过程的属性画面的模式图像显示区域双击鼠标左键,将显示出编辑
3D
形状模式匹配画
面。
3D
图像显示区域内调整模式制作范围框,按下模式更新按钮可以制作模式图像
显示
指定模式编辑图像所显示的种类。
选择项目:显示纹理、显示轮廓、显示照明
(默认值为显示纹理)
使用照明
当模式编辑图像的显示种类指定为显示纹理时,指定纹理图像所使用的照明。
选择项目:上图、中图、下图
(默认值为下图)
显示范围
当模式编辑图像的显示种类指定为显示轮廓时,设定轮廓图像的显示范围
选择项目:
3mm
6mm
、其他
(若为其他时手动输入数值进行设定)
(默认值为
3mm
3D
图像显示区域
显示模式编辑图像,编辑模式图像的制作范围。
在显示编辑
3D
形状模式匹配画面时,自动计算模式制作范围框的尺寸和位
置。
通过鼠标操作,可以对模式制作范围框进行移动、尺寸调整、旋转。
模式图像
显示已制作的模式图像
3D
显示图像。
通过鼠标操作,可以对模式制作范围框进行移动、尺寸调整、旋转。
模式更新按钮
通过模式编辑图像,根据模式制作范围框围起的区域,制作
3D
形状匹配的模
式和模式的
3D
显示图像。
模式的
3D
显示图像,根据模式编辑图像的显示种类、倍率、角度制作而成。
要编辑的图像
指定在模式编辑中所使用的编辑图像。
选择项目:
匹配处理图像(
3D
形状匹配过程的输入图像)
模式图像(正在制作的模式图像)
