第 4 章 操作篇
4-6. 进程模式
187
4
轮廓波形测斜
为了测量轮廓波形的近似直线的斜率。
注释
注释可以输入。
输入图像
要指定图像类型本地内存的输入源。
步骤、斜率
它指定用于测量的近似直线的方法中，并存储测量结果到指定的本地内存。。
平均高度
近似的直线的平均高度被测量并存储在指定的本地存储器中。
轮廓波形测量顶点
为了测量轮廓波形的顶点。
注释
注释可以输入。
输入图像
要指定图像类型本地内存的输入源。
测量级别
进入轮廓波形的测量开始高度。
顶点定义
指定轮廓波形顶点的定义。
选择了
[
波形中心
]
时，对于测量标准以上的波形以中心位置为顶点。
选择了
[
最大高度
]
时，对于测量标准以上的波形以最大高度为顶点。
选择了
[
波形顶点
]
时，以波形数据中的全部波峰位置作为顶点。
显示顶点位置检测
查看在波形的曲线的顶点。
高度（最大值）
mm
存储所检测到的顶点到指定的本地内存的最大高度。
高度
(
平均值
)mm
存储所检测到的顶点到指定的本地内存的平均高度。
顶点间距
(
平均值
) mm
并存储所检测到的顶点到指定的本地内存的平均间隔。
顶点的数
[
本
]
并存储所检测到的顶点到指定的本地内存的顶点的数。
高度差
・
傾斜度
指定所检测到的顶点的测量方法（度，％，
mm
），以及存储该测量结果
到指定的本地内存。
第 4 章 操作篇
4-6. 进程模式
188

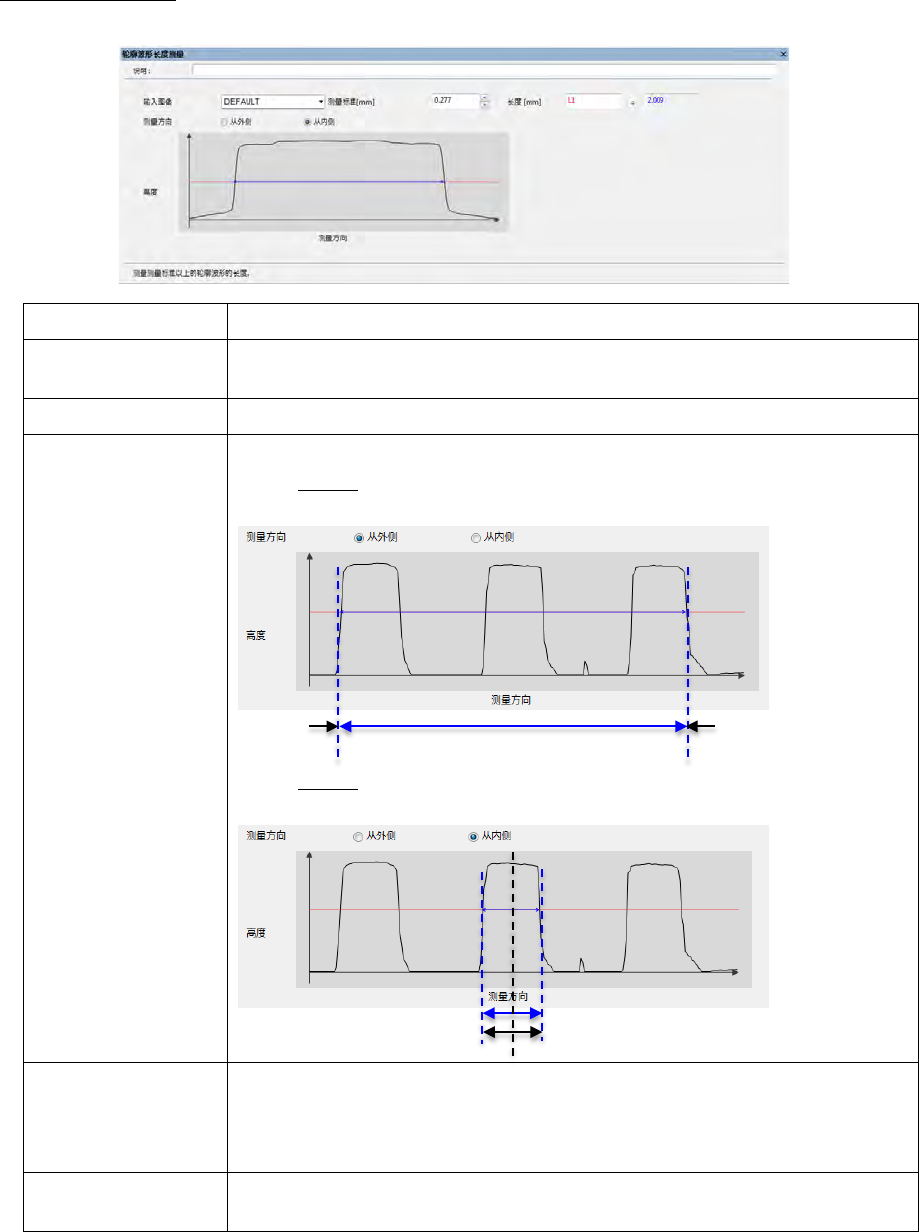

轮廓波形长度测量
对轮廓波形超过测量标准的长度进行测量。
说明
可以输入说明。输入的说明也显示在过程列表中。
输入图像
指定输入源的图像型本地内存。
※可以指定为输入图像的只有轮廓数据
测量标准
[mm]
设定轮廓波形的测量高度。
测量方向
设定测量长度时的测量方向。
选择了从外侧时，从轮廓波形的外侧向测量标准以上的位置进行搜索，并将
该距离作为测量结果予以输出。
选择了从内侧时，从轮廓波形的中间位置向测量标准以下的位置进行搜索，
并将该距离作为测量结果予以输出。
轮廓波形图
显示轮廓的波形图。
使用红色的水平直线描画测量标准的高度。测量标准线可以在过滤操作中上
下移动。
测量的长度结果用蓝色箭头显示。
长度
[mm]
显示测量的长度值。
指定本地内存，就会将测量值保存到本地内存中。
第 4 章 操作篇
4-6. 进程模式
189
4

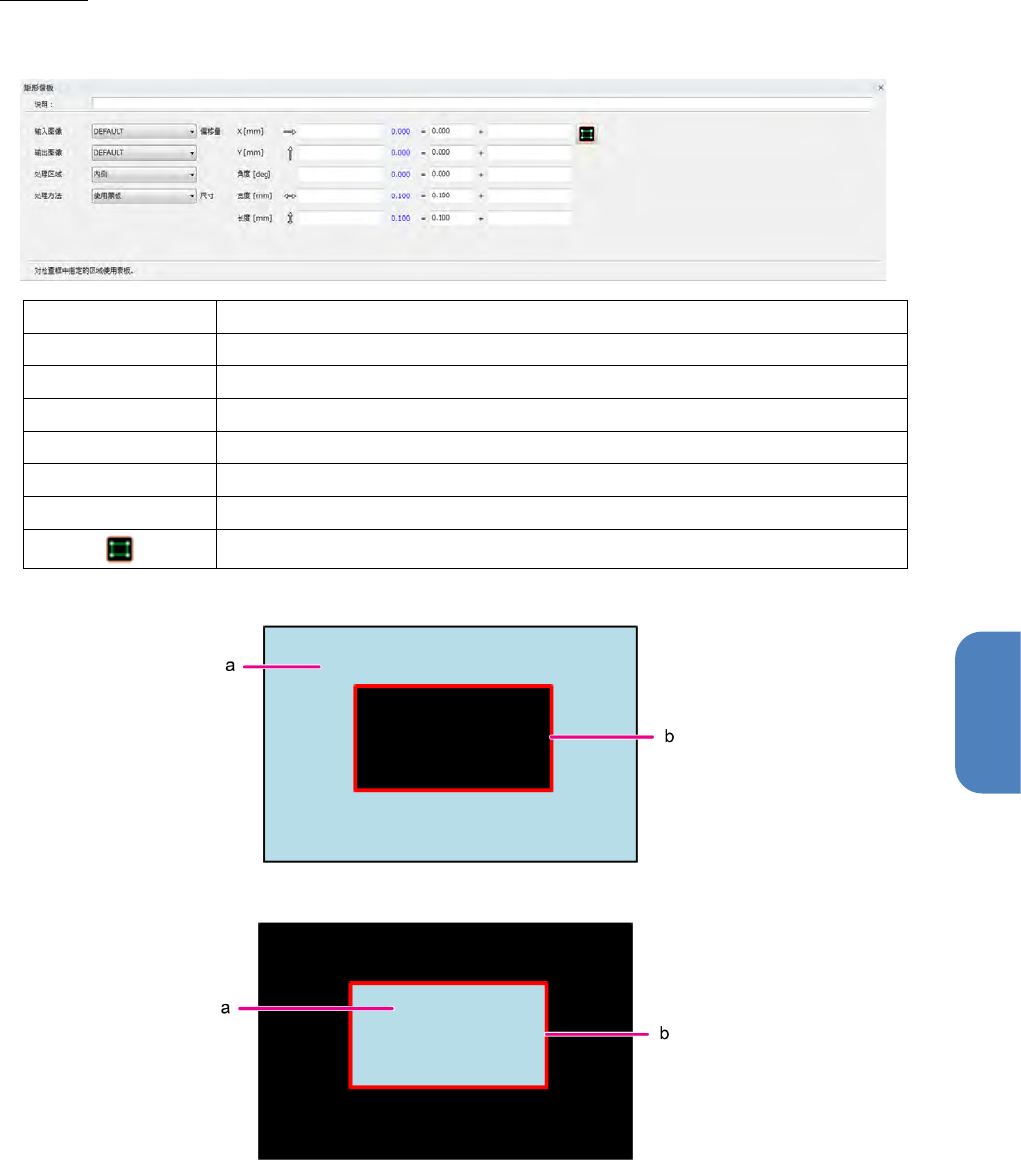

矩形过滤
对在输入图像中指定的矩形区域进行过滤。
说明
可输入注释。
输入图像
指定输入源的图像型本地内存。
输出图像
指定输出目标的图像型本地内存。
处理区域
在［内侧］，［外侧］中指定过滤区域。
处理方法
在［用黑色填充］，［用白色填充］，［使用蒙板］中指定过滤方法。
偏移量（补正值）
指定矩形过滤框的中心坐标。
大小
指定矩形过滤框。
可在放大显示区域用鼠标操作创建检查框的矩形过滤框。
如果过滤区域选择为内侧，用指定颜色涂抹过滤框内侧的图像。
如在外侧，用指定颜色涂抹过滤框外侧的图像。
(a)
检查框
(b)
过滤框
