第 4 章 操作 篇 4- 5. 机型数据 的创建和编辑 151 4 14 在基板颜色设定中输入任意信息，按 下 “ 完 成 ” 按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
150
10 确认基板边缘搜索结果，按下“OK”按钮。
如果需要对首次拍摄位置及基板边缘搜索位置进
行修正，按箭头按钮移动相机进行调整。
按 OK 按钮，即开始创建基板整体图像。
基板整体图像创建完成后，即弹出缩略图像的选
择窗口。
11 按下“OK”按钮。
12 按下“下一步”按钮。
13 在 CAD 数据变换（使用 CAD 数据、格式类
型、选择读取画面）中分别输入任意信息，
按“下一步”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
151
4

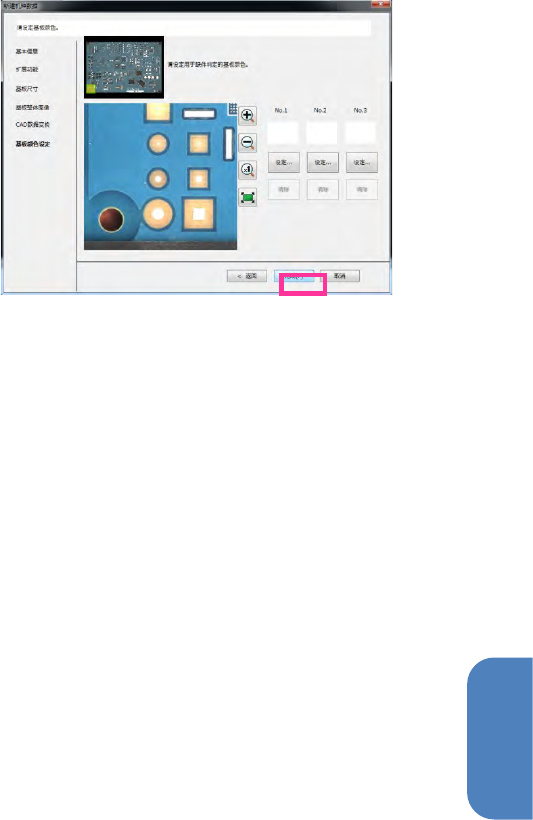

14 在基板颜色设定中输入任意信息，按下“完
成”按钮。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
152
(4) 创建步骤
1 创建基板定位。
2 从机型数据菜单中选择步骤（元件）。
3 选择实施检查元件的模板，围绕放大图像上元件
体的外形，创建步骤。
