第 2 章 系统概要 2- 3. 机器的构成 16 照明 、摄 像机装置 （ RV -2 专用 ） (a) 斜向摄像机（前后左右 共计 4 处） (b) 照明装置 (c) 标记装置 (d) e - 3D 装置 (e) X 轴 (f) 摄像机装置 e c b a d f
第 2 章 系统概要
2-3. 机器的构成
15
2
(a)
基板搬送
(b)
夹具
(c)
搬送带
(d)
固定轨道
(e)
可动轨道
W1
•
需要手动变更宽度时，请将固定轨道作为搬送基准面与可动轨道
W1
对齐。
基板
固定轨道
可动轨道 W1
搬送基准面
第 2 章 系统概要
2-3. 机器的构成
16
照明、摄像机装置（
RV-2
专用）
(a)
斜向摄像机（前后左右共计
4
处）
(b)
照明装置
(c)
标记装置
(d) e-3D
装置
(e) X
轴
(f)
摄像机装置
e
c
b
a
d
f
第 2 章 系统概要
2-3. 机器的构成
17
2

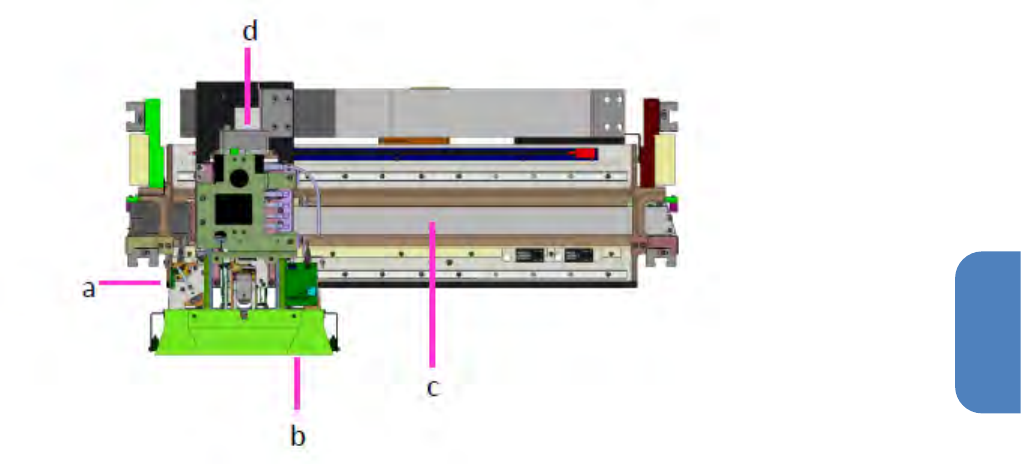

照明、摄像机装置（
RV-2-3D/RV-2-3DH/RV-2-3DHL
专用）
(a)
投影仪（前后左右共计
4
处）
(b)
照明装置
(c) X
轴
(d)
摄像机装置
