第 4 章 操作篇
4-5. 机型数据的创建和编辑
62
7. 指定定位标
可以设置导入的标记信息。
在选择了「坐标数据中包含标记信息」时，在处理前的数据中指定定位标的信息。
指定了定位标所保存的列之后，可以指定母基板和子基板的搜索字符串、母基板的数量。
通过指定单选按钮，可以选择是对搜索字符串采用完全一致的搜索，还是部分一致的搜索。
在「处理前的数据」处显示前页处理的 CAD数据，在「处理后的数据」处显示变更了列名的数据。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
63
4
选择了「手动输入标记信息」时，指定母定位标和子定位标的点数，输入各点的坐标。
为两面时，同时显示标签的「
A
面」和「
B
面」两面。
完成上述选择之后，按［下一步］。
8. 指定不读入对象和跳过对象
可以指定不读入的搜索列。
指定列之后，输入不读入的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
通过「不读入空字符」选择框，可以设为不读入空字符。
可以指定跳过对象的搜索列。
选择了「作为跳过编号导入」时，将指定列的字符作为跳过编号导入。
选择了「搜索字符串并导入」时，输入跳过对象的搜索字符串。
通过单选按钮，可以选择是对字符串采用完全一致的搜索，还是部分一致的搜索。
通过「跳过空字符」选择框，可以实现跳过空字符。
在「跳过指定」下拉框，可以指定满足搜索条件的跳过行编号。
完成上述选择之后，按［下一步］。
第 4 章 操作篇
4-5. 机型数据的创建和编辑
64

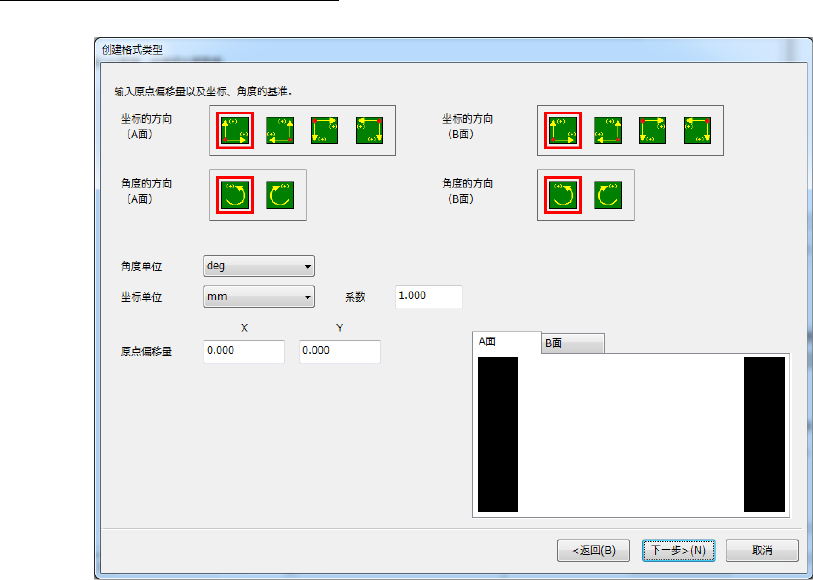

9. 原点偏移量以及坐标、角度的基准
指定坐标的方向和角度的方向。
仅在「基本信息」→「面信息」选择了「两面基板」时，可以指定
B
面的坐标方向和角度方向。
通过「角度单位」下拉框，可以指定
CAD
数据的角度单位。
通过「坐标单位」下拉框，可以指定
CAD
数据的坐标单位。
在「系数」文本框内，可以输入与坐标数据相乘的数值。
在「原点偏移量」文本框，可以输入原点偏移坐标
X
和坐标
Y
。
在预览画面，可以显示
A
面和
B
面的
CAD
数据预览。未能导入数据时，预览时显示为黑色。
完成上述选择之后，按［下一步］。
